CABLE-GEARSHIFT

DIAGNOSIS AND TESTING - GEARSHIFT CABLE

1. Engine starts must be possible with shift lever in PARK or NEUTRAL positions only. Engine starts must not be

possible in any other gear position.

2. With the shift lever in the:

a. PARK position - Apply upward force on the shift arm and remove pressure. Engine starts must be possible.

b. PARK position - Apply downward force on the shift arm and remove pressure. Engine starts must be pos-

sible.

c. NEUTRAL position - Normal position. Engine starts must be possible.

d. NEUTRAL position - Engine running and brakes applied, apply upward force on the shift arm. Transmission

shall not be able to shift from neutral to reverse.

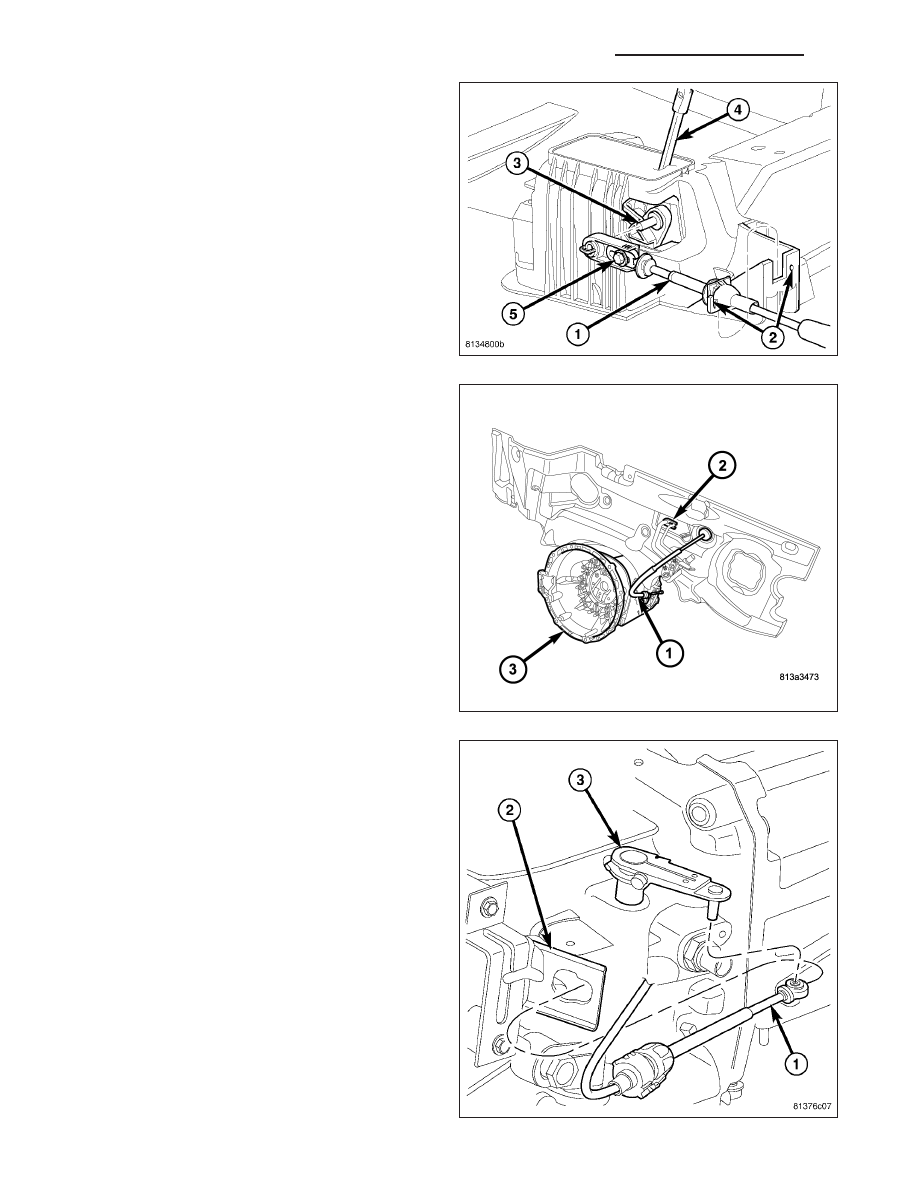

REMOVAL

1. Shift transmission into PARK.

2. Raise vehicle.

3. Disengage the gearshift cable (1) eyelet at trans-

mission manual shift lever (3) and pull cable out of
mounting bracket (2).

4. Lower the vehicle.

5. Remove the floor console (Refer to 23 - BODY/IN-

TERIOR/FLOOR CONSOLE - REMOVAL) as nec-
essary to access the shift mechanism and cables.

6. If necessary, remove the bolts holding the shield,

covering the gearshift and park lock cables, to the
floorpan and remove the shield.

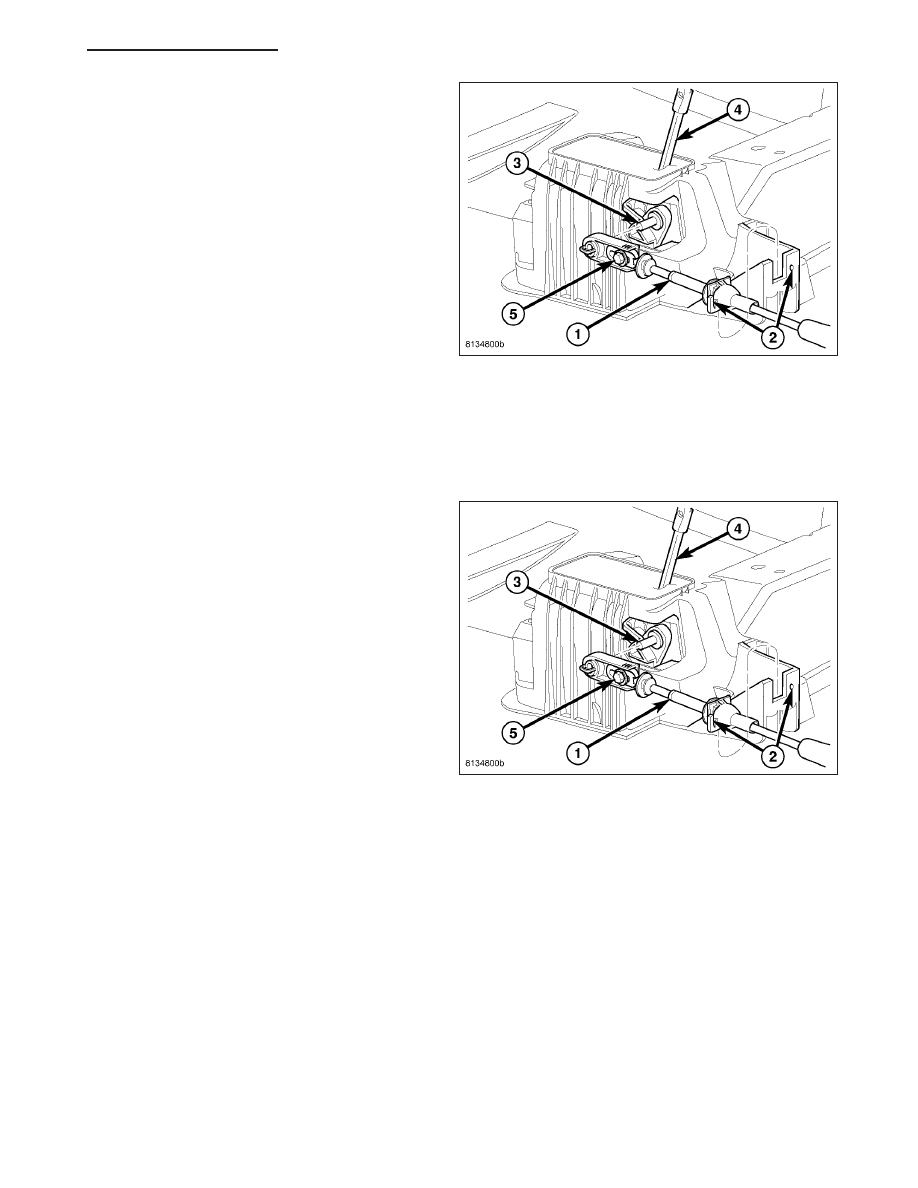

7. Remove the gearshift cable (1) from the shift lever

pin (3).

8. Remove the gearshift cable retainer (2) from the

notch (2) in the shifter assembly.

21 - 762

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

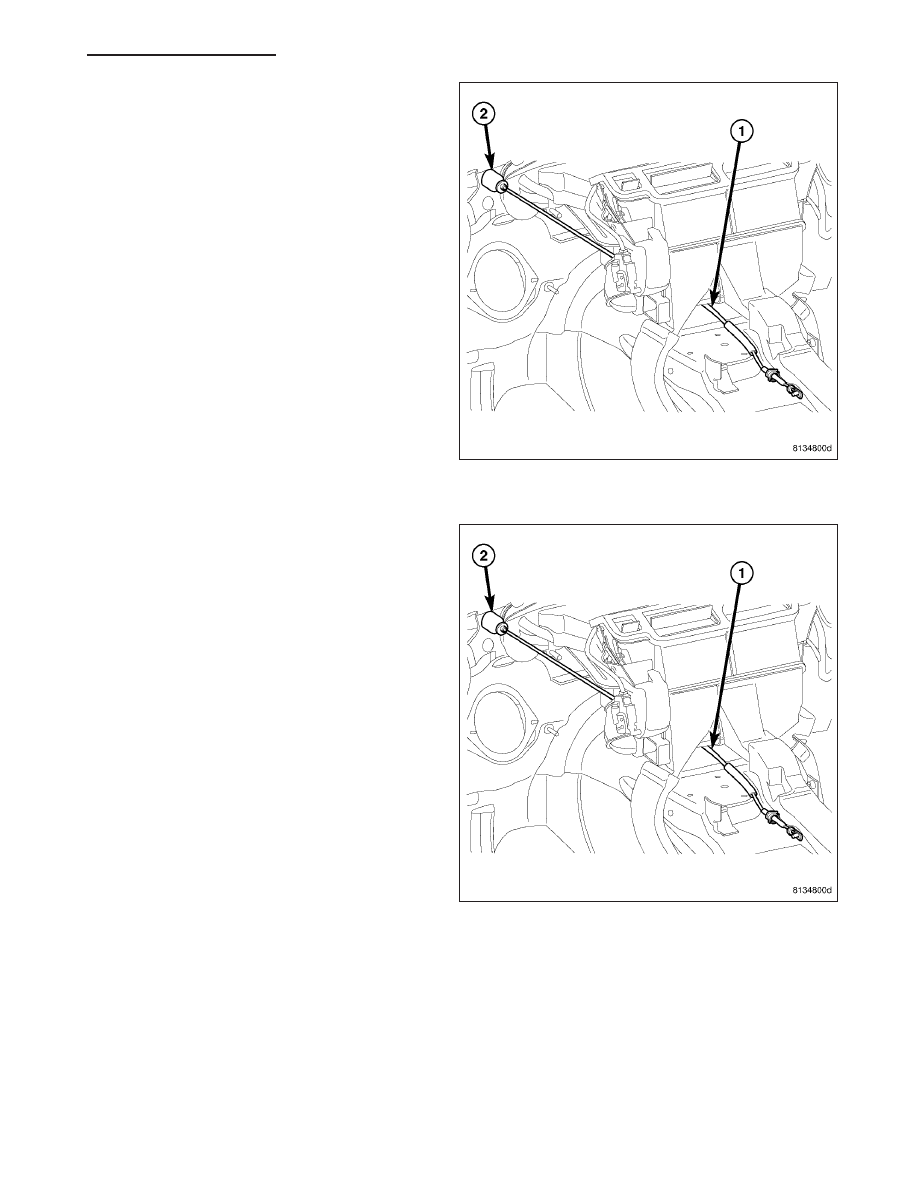

9. From under the hood, remove the shift cable grom-

met (2) from the dash panel.

10. Remove gearshift cable (1) from vehicle.

INSTALLATION

1. From under the hood, route the gearshift cable (1)

through the dash panel and toward the shifter
assembly.

2. Install the grommet (2) to the dash panel.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 763

3. Engage the gearshift cable retainer (2) into the

notch (2) in the shifter assembly.

4. Install the gearshift cable (1) onto the shift lever pin

(3).

5. Loosen

the

cable

adjustment

screw

(5),

if

necessary.

6. From under the hood, route the gearshift cable (1)

forward of the air conditioning lines and the heater
hoses (2) and toward the transmission (3) manual
lever.

7. Raise vehicle.

8. Verify that the transmission is in the PARK position

by trying to rotate the propeller shaft. If the propel-
ler shaft rotates, move the transmission manual
shift lever until the PARK system is engaged.

9. Route the gearshift cable (1) through the mounting

bracket (2).

10. Engage the gearshift cable (1) eyelet onto the

transmission manual shift lever (3).

21 - 764

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

11. Lower vehicle.

12. Verify that the shifter is in the PARK position and

tighten the adjustment screw (5) to 7 N·m (65
in.lbs.).

13. Verify correct shifter operation.

14. If necessary, install the shield, covering the gear-

shift and park lock cables, to the floorpan and
install the bolts to hold the shield to the floorpan.

15. Install the floor console (Refer to 23 - BODY/IN-

TERIOR/FLOOR CONSOLE - INSTALLATION) as
necessary.

ADJUSTMENTS - GEARSHIFT CABLE

Check adjustment by starting the engine in PARK and NEUTRAL. Adjustment is CORRECT if the engine starts only
in these positions. Adjustment is INCORRECT if the engine starts in one but not both positions. If the engine starts
in any position other than PARK or NEUTRAL, or if the engine will not start at all, the park/neutral position contact
may be faulty.

1. Shift transmission into PARK.

2. Remove floor console as necessary for access to

the shift cable adjustment. (Refer to 23 - BODY/IN-
TERIOR/FLOOR CONSOLE - REMOVAL)

3. Loosen the shift cable adjustment screw (5).

4. Raise vehicle.

5. Unsnap cable eyelet from transmission shift lever.

6. Verify transmission shift lever is in PARK detent by moving lever fully rearward. Last rearward detent is PARK

position.

7. Verify positive engagement of transmission park lock by attempting to rotate propeller shaft. Shaft will not rotate

when park lock is engaged.

8. Snap cable eyelet onto transmission shift lever.
