When Monitored:
With the ignition on.

•

Set Condition:
When the Left Rear WSS reading is different from the readings received from the other WSS’s at a vehicle
speed above 40 kph (25 mph). The Anti-Lock Brake Module compares WSS readings from side-to-side on an
axle and front-to-rear.

Possible Causes

LEFT REAR WSS LOOSE — B3, B4 CIRCUITS/CONNECTOR/TERMINAL DAMAGE

IMPROPER LEFT REAR TIRE PRESSURE/MISMATCHED TIRES

LEFT REAR TONE WHEEL DAMAGE

LEFT REAR WSS

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

CHECK FOR DTC C102A-LEFT REAR WHEEL SPEED COMPARATIVE PERFORMANCE

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTCs.

Road test the vehicle over 40 km/h (25 m.p.h.).

NOTE: Vehicle must be driven above 40 km/h (25 m.p.h.) for set conditions to be meet.
With the scan tool, read DTCs.

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at 12 km/h (7.5 mph) before it will extinguish
the ABS indicators.

Does the scan tool display: C102A-LEFT REAR WHEEL SPEED COMPARATIVE PERFORMANCE?

Yes

>> Go To 3

No

>> Go To 2

2.

CHECK WHEEL SPEED SENSOR SIGNALS

Turn the ignition on.

With the scan tool, monitor and graph ALL the WSS speeds and compare graph while an assistant drives the vehi-
cle.

NOTE: If graph shows periodic dropouts pay close attention to the tone wheel.
Slowly accelerate as straight as possible from a stop to 40 km/h (25 m.p.h.).

Is the Left Rear WSS speed showing 0 km/h (0 m.p.h.) or not matching other wheel speeds?

Yes

>> Go To 3

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 246

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

3.

CHECK FOR IMPROPER LEFT REAR TIRE PRESSURE/MISMATCHED TIRES

Turn the ignition off.

Check and adjust the Left Rear Tire pressure.

Check and adjust all other tire pressures.

Inspect for mismatched tires on vehicle.

Is the Left Rear Tire improperly inflated or mismatched tires on vehicle?

Yes

>> Repair as necessary

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 4

4.

CHECK LEFT REAR WSS LOOSENESS, INSPECT B3, B4 CIRCUITS/TERMINALS FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or corroded terminals
Inspect the Anti-Lock Brake Module harness connector, Left Rear WSS, and Left Rear WSS harness connector

Inspect the Left Rear WSS for looseness, excessive corrosion and not properly fastened.

Inspect the (B3) Left Rear WSS Signal and (B4) Left Rear WSS Supply circuits between the Left Rear WSS and
Anti-Lock Brake Module for damage.

Is the Left Rear WSS loose or any of the wiring/connectors/terminals damaged?

Yes

>> Repair as necessary

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 5

5.

CHECK LEFT REAR TONE WHEEL FOR DAMAGE

Inspect the Left Rear Tone Wheel for damage, missing teeth, cracks, or looseness.

NOTE: The Tone Wheel teeth should be perfectly square, not bent, or nicked.

Is the Left Rear Tone Wheel damaged?

Yes

>> Repair as necessary

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 6

6.

LEFT REAR WHEEL SPEED SENSOR

Replace the Left Rear Wheel Speed Sensor in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

Road test the vehicle over 40 km/h (25 m.p.h.).

NOTE: Vehicle must be driven above 40 km/h (25 m.p.h.) for set conditions to be meet.
With the scan tool, read ABS DTCs.

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at 12 km/h (7.5 mph) before it will extinguish
the ABS indicators.

Did DTC C102A-LEFT REAR WHEEL SPEED COMPARATIVE PERFORMANCE reset?

Yes

>> Replace the Anti-Lock Brakes Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Test Complete.

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 247

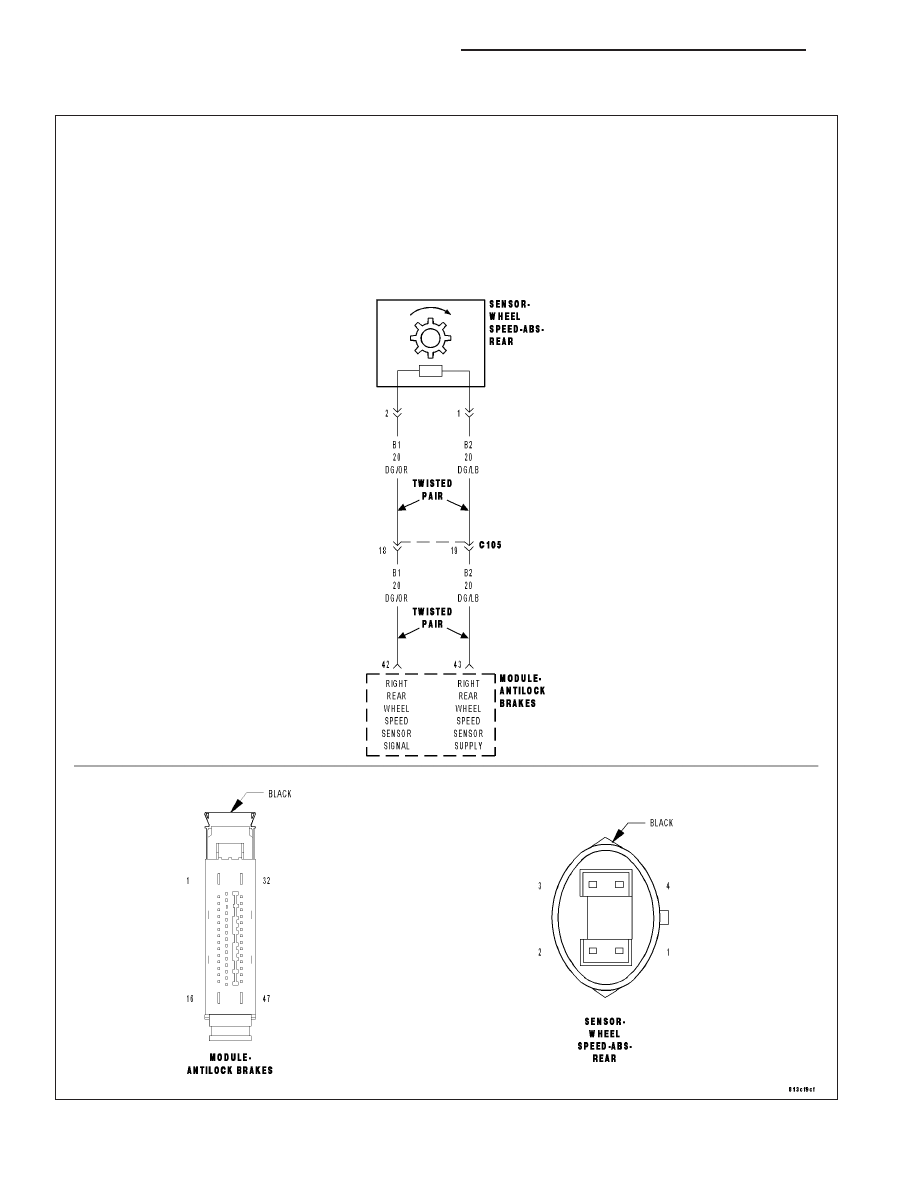

C102B–RIGHT REAR WHEEL SPEED SENSOR CIRCUIT

For a complete wiring diagram Refer to Section 8W.

5 - 248

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Right Rear Wheel Speed Sensor circuit fails the diagnostic test.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

(B2) RIGHT REAR WSS 12 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B1) RIGHT REAR WSS SIGNAL CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B1) RIGHT REAR WSS SIGNAL CIRCUIT SHORTED TO (B2) RIGHT REAR WSS 12 VOLT SUPPLY CIRCUIT

RIGHT REAR WSS

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

CHECK FOR DTC C102B–RIGHT REAR WHEEL SPEED SENSOR CIRCUIT

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTCs.

Cycle the ignition switch from off to on.

With the scan tool, read DTCs.

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at 12 km/h (7.5 mph) before it will extinguish
the ABS indicators.

Does the scan tool display: C102B–RIGHT REAR WHEEL SPEED SENSOR CIRCUIT?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or corroded terminals.
Turn the ignition off.

Inspect the Anti-Lock Brake Module harness connector, Right Rear WSS, and Right Rear WSS harness connector.

Is the Right Rear WSS or any of the connectors/terminals damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3
