AIR CHECKING TRANSMISSION CLUTCH OPERATION

Air-pressure testing can be used to check transmis-
sion clutch operation. The test can be conducted with
the transmission either in the vehicle or on the work
bench, as a final check.

Air-pressure testing requires that the oil pan and valve
body be removed from the transmission. The clutch
apply passages are shown in the NAG1 Clutch Appli-
cation Ports graphic.

NOTE: The air supply which is used must be free
of moisture and dirt. Use a pressure of 30 psi to
test clutch operation.

Apply air pressure at each port. If the clutch is func-
tioning, a soft thump will be heard as the clutch is
applied. The clutch application can also be felt by
touching the appropriate element while applying air
pressure. As the air pressure is released, the clutch
should also release.

STANDARD PROCEDURE - ALUMINUM THREAD REPAIR

Damaged or worn threads in the aluminum transmission case and valve body can be repaired by the use of Heli-
Coils™, or equivalent. This repair consists of drilling out the worn-out damaged threads. Then tap the hole with a
special Heli-Coil™ tap, or equivalent, and installing a Heli-Coil™ insert, or equivalent, into the hole. This brings the
hole back to its original thread size.

Heli-Coil™, or equivalent, tools and inserts are readily available from most automotive parts suppliers.

REMOVAL

NOTE: If the transmission is being reconditioned (clutch/seal replacement) or replaced, it is necessary to
perform the TCM Adaptation Procedure using the scan tool (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSMISSION CONTROL MODULE - STANDARD PROCEDURE).

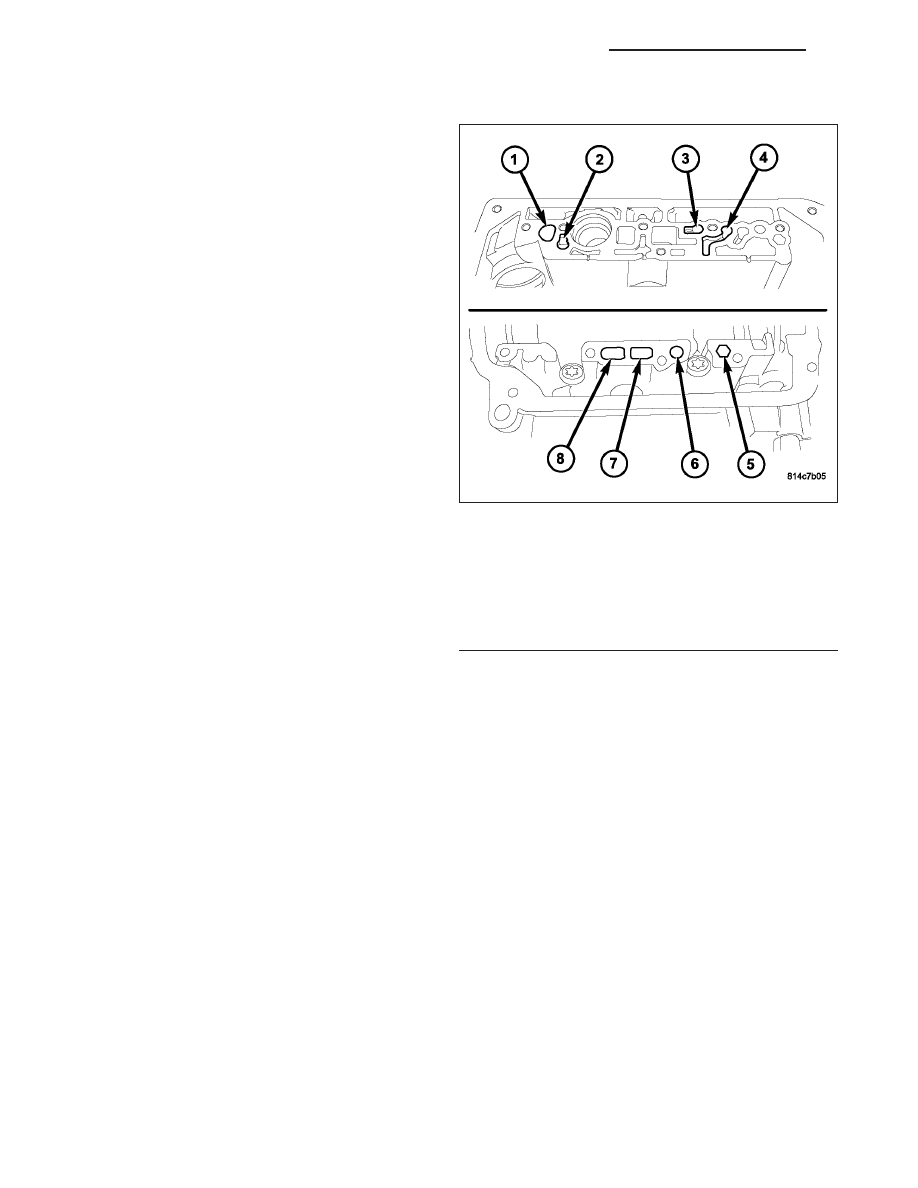

NAG1 Clutch Application Ports

1 - K1 CLUTCH APPLY PORT
2 - B1 CLUTCH APPLY PORT
3 - K2 CLUTCH APPLY PORT
4 - TORQUE CONVERTER CLUTCH APPLY PORT
5 - B3 CLUTCH APPLY PORT
6 - B2 CLUTCH COUNTER-PRESSURE PORT
7 - K3 CLUTCH APPLY PORT
8 - B2 CLUTCH APPLY PORT

21 - 302

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

LX

1. Disconnect the negative battery cable.

2. Raise and support the vehicle.

3. For AWD vehicles, remove the transfer case,

(Refer to 21 - TRANSMISSION/TRANSFER CASE
- REMOVAL), and front axle, (Refer to 3 - DIFFER-
ENTIAL & DRIVELINE/FRONT AXLE - REMOVAL).

4. For RWD vehicles:

a. Mark propeller shaft (1) and the transmission

flange (4) for assembly alignment.

b. Remove the bolts (2) holding the rear propeller

shaft coupler (3) to the transmission flange (4).

c. Slide the propeller shaft (1) rearward until the

coupler clears the propeller shaft pilot (5) on
the transmission output shaft.

NOTE: The starters are located on the right side of
the transmission for RWD vehicles and they are on
the left side for AWD vehicles.

5. Remove the bolts (2) holding the starter motor (1)

to the transmission. (Refer to 8 - ELECTRICAL/
STARTING/STARTER MOTOR - REMOVAL)

6. Remove the starter (1) from the transmission

starter pocket and safely relocate.

7. Remove the bolt (2) holding the torque converter

access cover (1) to the transmission.

8. Remove the torque converter access cover (1)

from the transmission.

LX

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 303

9. For gas engines, rotate crankshaft in clockwise

direction until converter bolts (1) are accessible.
Then remove bolts (1) one at a time. Rotate crank-
shaft with socket wrench on dampener bolt.

10. For diesel engines, rotate crankshaft in clockwise

direction until converter bolts (1) are accessible.
Then remove bolts (1) one at a time. Rotate
crankshaft with socket wrench on dampener bolt.

11. Disconnect the gearshift cable (1) from the trans-

mission manual valve lever (3).

12. Loosen the bolts holding the shift cable retaining

strap (2) to the transmission.

13. Remove the shift cable (1) from the transmission.

21 - 304

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

LX

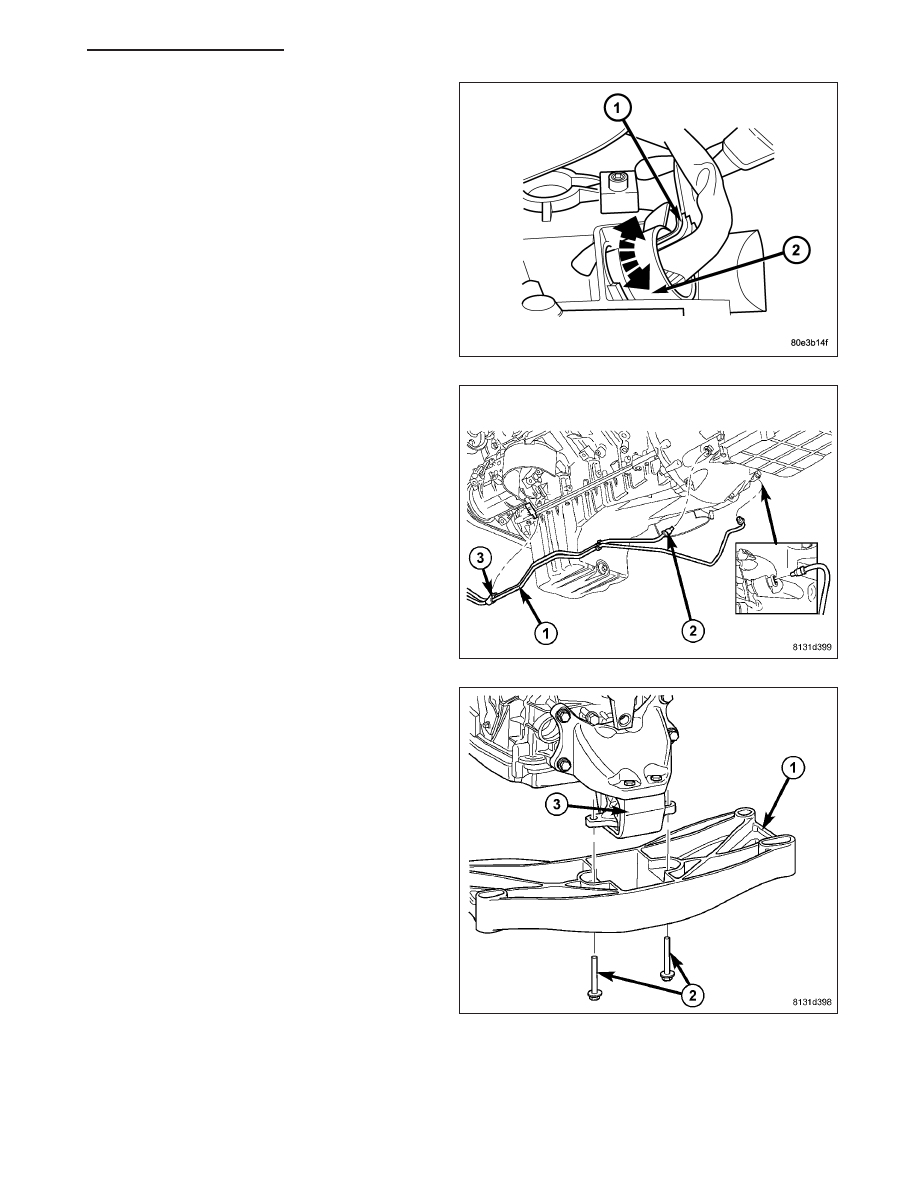

14. Disconnect 13-pin plug connector (1). Turn bayo-

net lock of the adapter plug (2) anti-clockwise.

15. Remove

the

13-pin

connector

(1)

from

the

transmission.

16. Disconnect transmission fluid cooler lines (1) at

transmission fittings (2) and clips (3).

17. Disconnect the transmission vent hose from the

transmission.

18. Support rear of engine with safety stand or jack.

19. Raise transmission slightly with service jack to

relieve load on crossmember and supports.

20. Remove bolts (2) securing rear support and cush-

ion (3) to transmission crossmember (1).

21. Remove bolts attaching crossmember (1) to frame

and remove crossmember.

LX

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 305
