Speed and torque are not converted by the direct gear ratio of the 4th gear. Power is transferred from the input
shaft (25) to the output shaft (26) via three locked planetary gearsets.

Front Planetary Gear Set

The planetary carrier (13) and sun gear (21) are connected via the engaged multiple-disc clutch K1 (7). The plan-
etary gearset is therefore locked and turns as a closed unit at the input speed due to the mechanical connection of
the annulus gear (8) and the input shaft (25).

Rear Planetary Gear Set

The multiple-disc clutch K2 (9) is engaged and transfers the input speed of the input shaft (25) to the planetary
carrier (15) via the annulus gear (10). The annulus gear (11) turns in the same way as the planetary carrier (15) due
to the mechanical connection with the locked front planetary gearset. The planetary gearset is therefore locked and
turns as a closed unit.

Center Planetary Gear Set

The annulus gear (10) turns at the input speed as a result of the engaged multiple-disc clutch K2 (9). The multiple-
disc clutch K3 (12) connects the sun gears (22) and (23) of the rear and center planetary gearset. The planetary
gearset is locked by the same speeds of the annulus gear (10) and the sun gear (22) and it turns as a closed unit.

Fourth Gear Powerflow

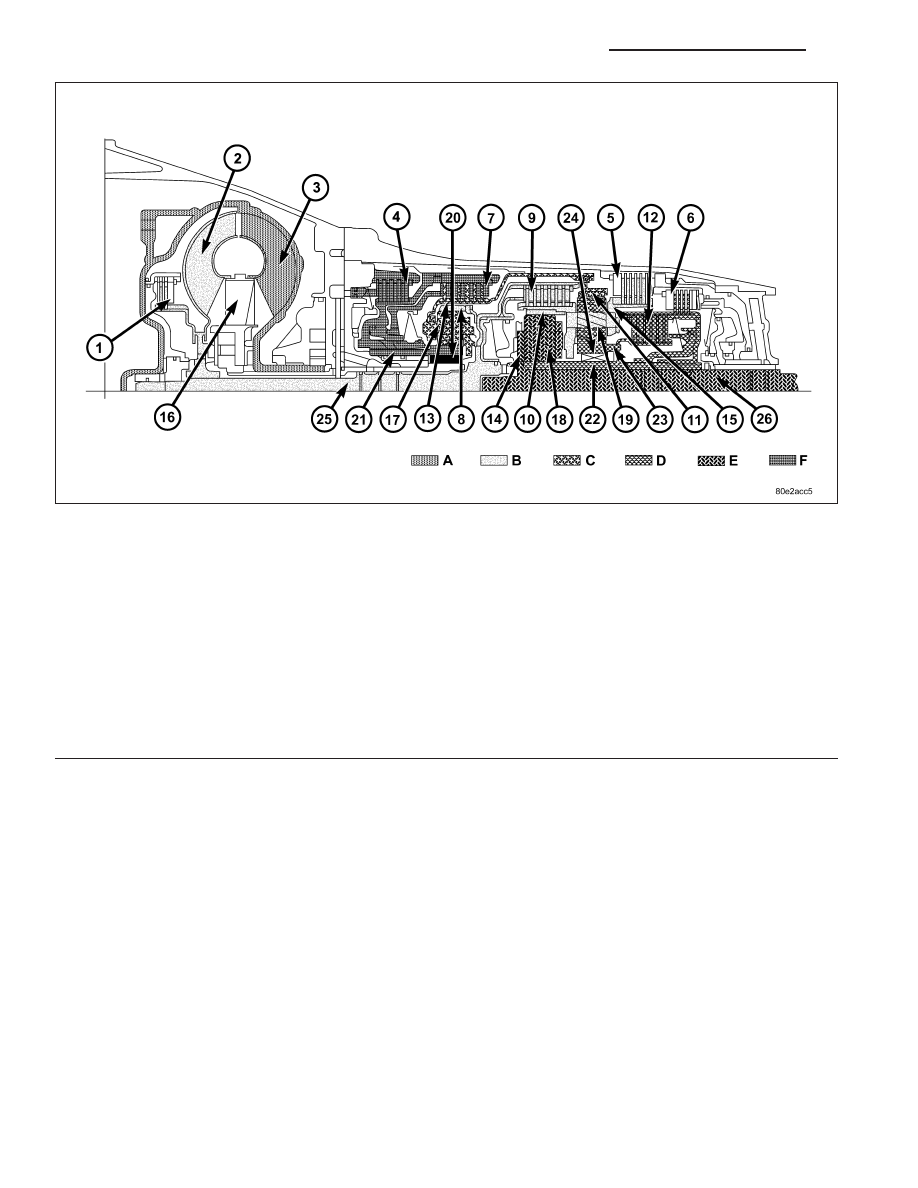

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

B - TRANSMISSION INPUT SPEED

21 - 274

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

LX

FIFTH GEAR POWERFLOW

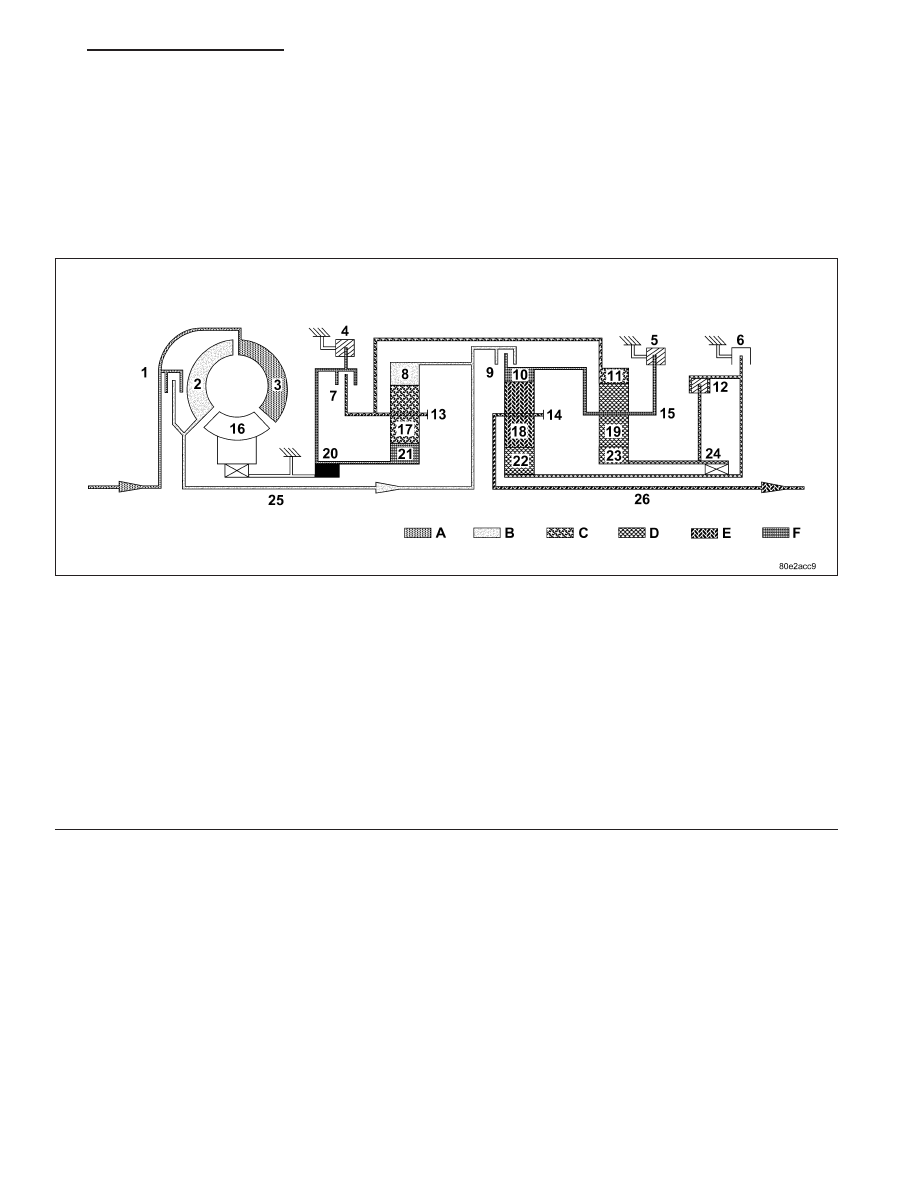

Fifth Gear Powerflow

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - THIRD GEAR RATIO

C - FIRST GEAR RATIO

F - FIXED PARTS

LX

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 275

Torque from the torque converter is increased via the input shaft (25) and all three planetary gearsets and trans-
ferred to the output shaft (26).

Front Planetary Gear Set

The annulus gear (8) is driven by the input shaft (25). The sun gear (21) is held against the housing by the locked
freewheel F1 (20) during acceleration and via the engaged multiple-disc holding clutch B1 (4) during deceleration.
The planetary pinion gears (17) turn on the fixed sun gear (21) and increase the torque from the annulus gear (8)
to the planetary carrier (13). The planetary carrier (13) moves at a reduced speed in the running direction of the
engine.

Rear Planetary Gear Set

The multiple-disc clutch K2 (9) is engaged and transfers the input speed of the input shaft (25) to the planetary
carrier (15) via the annulus gear (10). The annulus gear (11) turns at a reduced speed due to the mechanical con-
nection with the front planetary carrier (13). The planetary pinion gears (19) turn between the annulus gear (11) and
the sun gear (23). The sun gear (23) moves at an increased speed in the running direction of the engine.

Fifth Gear Powerflow

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - THIRD GEAR RATIO

C - FIRST GEAR RATIO

F - FIXED PARTS

21 - 276

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

LX

Center Planetary Gear Set

The annulus gear (10) turns at the input speed as a result of the engaged multiple-disc clutch K2 (9). The multiple-
disc clutch K3 (12) transfers an increased speed to the sun gear (22) due to the connection with the sun gear (23).
The planetary pinion gears (18) turn between the annulus gear (10) and the sun gear (22). The speed of the plan-
etary carrier (14) and the output shaft connected to the planetary carrier (5) lies between that of the annulus gear
(10) and the sun gear (22). This provides a step-up ratio.

REVERSE GEAR POWERFLOW

Reverse Gear Powerflow

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - THIRD GEAR RATIO

C - FIRST GEAR RATIO

F - FIXED PARTS

LX

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 277
