B1D5C–ADJUSTABLE PEDAL SWITCH CIRCUIT STUCK FORWARD

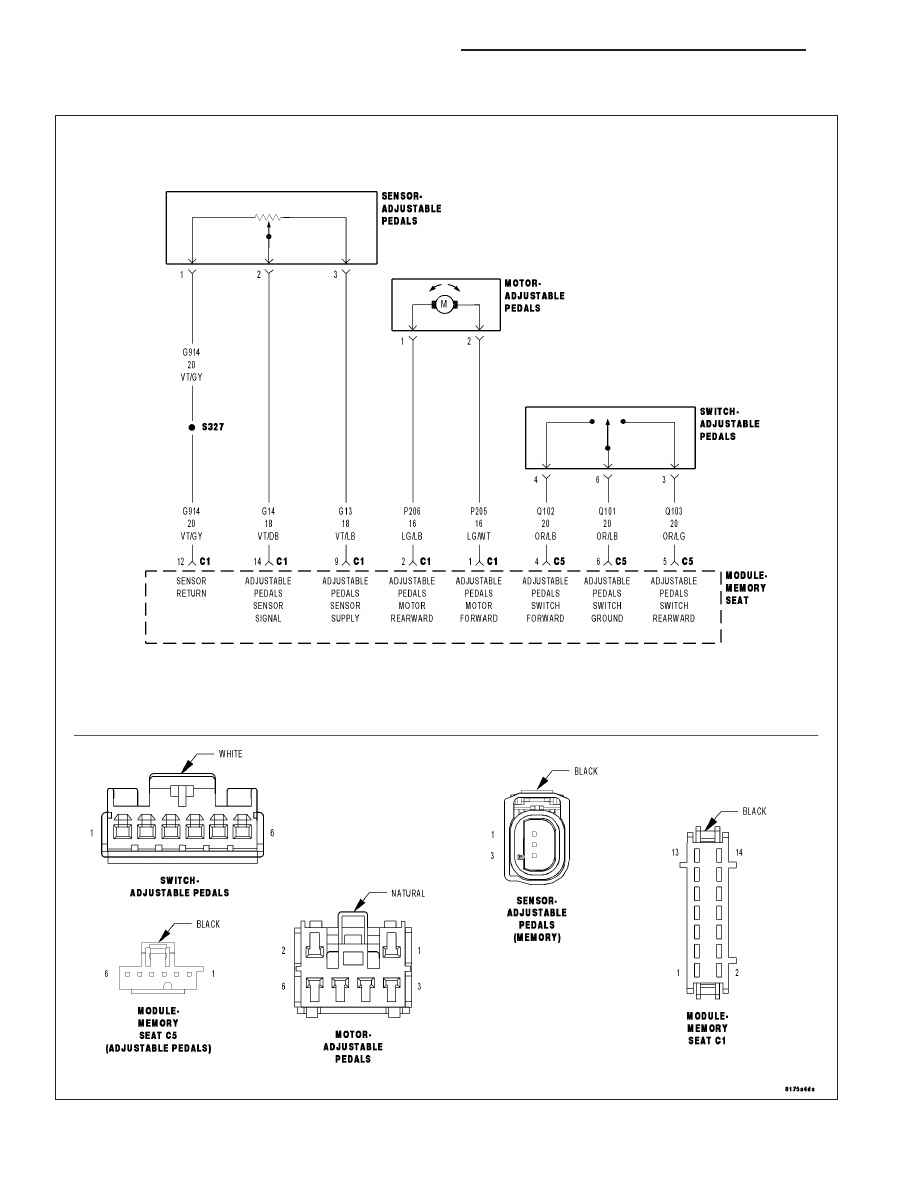

For a complete wiring diagram Refer to Section 8W.

5 - 198

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
The Adjustable Pedals Switch is in active operation.

•

Set Condition:
The Memory Seat Module detects that the Adjustable Pedals Switch has been activated in the forward position
for more than 50 seconds.

Possible Causes

WIRING HARNESS CONNECTOR/TERMINALS

(Q102) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORT TO GROUND

(Q102) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORT TO (Q101) ADJUSTABLE PEDALS
SWITCH GROUND CIRCUIT

ADJUSTABLE PEDALS SWITCH

MEMORY SEAT MODULE

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, select view DTCs. Record all DTC information.

With the scan tool, clear stored DTCs.

Cycle the ignition switch off then on.

Move the Adjustable Pedals Switch forward and rearward several times.

With the scan tool, select view DTCs.

Is the status active for this DTC?

Yes

>> Go To 2

No

>> Refer to the Adjustable Pedal System intermittent condition test. (Refer to 5 - BRAKES - DIAGNOSIS

AND TESTING)

2.

ADJUSTABLE PEDALS SWITCH

Disconnect the Adjustable Pedals Sensor harness connector.

Wait approximately 10 seconds.

With the scan tool, select view DTCs.

Does the status remain active for this DTC?

Yes

>> Go To 3

No

>> Replace the Adjustable Pedals Switch in accordance with the Service Information.

Perform APS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

3.

WIRING HARNESS CONNECTOR/TERMINALS

Turn the ignition off.

Disconnect the Memory Seat Module harness connector.

Inspect the Adjustable Pedals Sensor and Memory Seat Module wiring harness, connectors and terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 4

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 199

4.

(Q102) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (Q102) Adjustable
Pedals Switch Forward circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (Q102) Adjustable Pedals Switch Forward circuit

for a short to ground.

Perform APS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Go To 5

5.

(Q102) ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORT TO (Q101) ADJUSTABLE PEDALS
SWITCH GROUND CIRCUIT

Measure the resistance between the (Q102) Adjustable Pedals Switch
Forward circuit and the (Q101) Adjustable Pedals Switch Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (Q102) Adjustable Pedals Switch Forward circuit

for a short to the (Q101) Adjustable Pedals Switch Ground
circuit.

Perform APS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Replace the Memory Seat Module in accordance with the

Service Information.

Perform APS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).
