13. Install air cleaner housing and inlet tube. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUS-

ING - INSTALLATION)

14. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

15. Fill pump reservoir with fluid and perform pump

initial operation procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

RHD

1. Install pressure hose in engine compartment from underneath.

NOTE: Always use a NEW O-ring on the end of the pressure hose.

2. Lubricate NEW O-ring on steering gear end of pressure hose with clean power steering fluid.

3. Install gear end of pressure hose (5) into steering

gear port. Do not tighten tube nut at this time.

4. Route pressure hose along left side of engine cra-

dle. Position pressure hose routing clamp, then
install screw (7) through clamp, securing hose to
left side of engine cradle.

5. Route pressure hose along front of engine cradle.

Install screw (2) through routing clamp securing
hose to front of engine cradle.

6. Tighten pressure hose tube nut (5) at steering gear

to 47 N·m (35 ft. lbs.).

7. Install belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - INSTALLATION)

8. Lower vehicle.

NOTE: Always use a NEW O-ring on the end of the pressure hose.

9. Lubricate NEW O-ring on power steering pump end of pressure hose with clean power steering fluid.

19 - 254

PUMP

LX

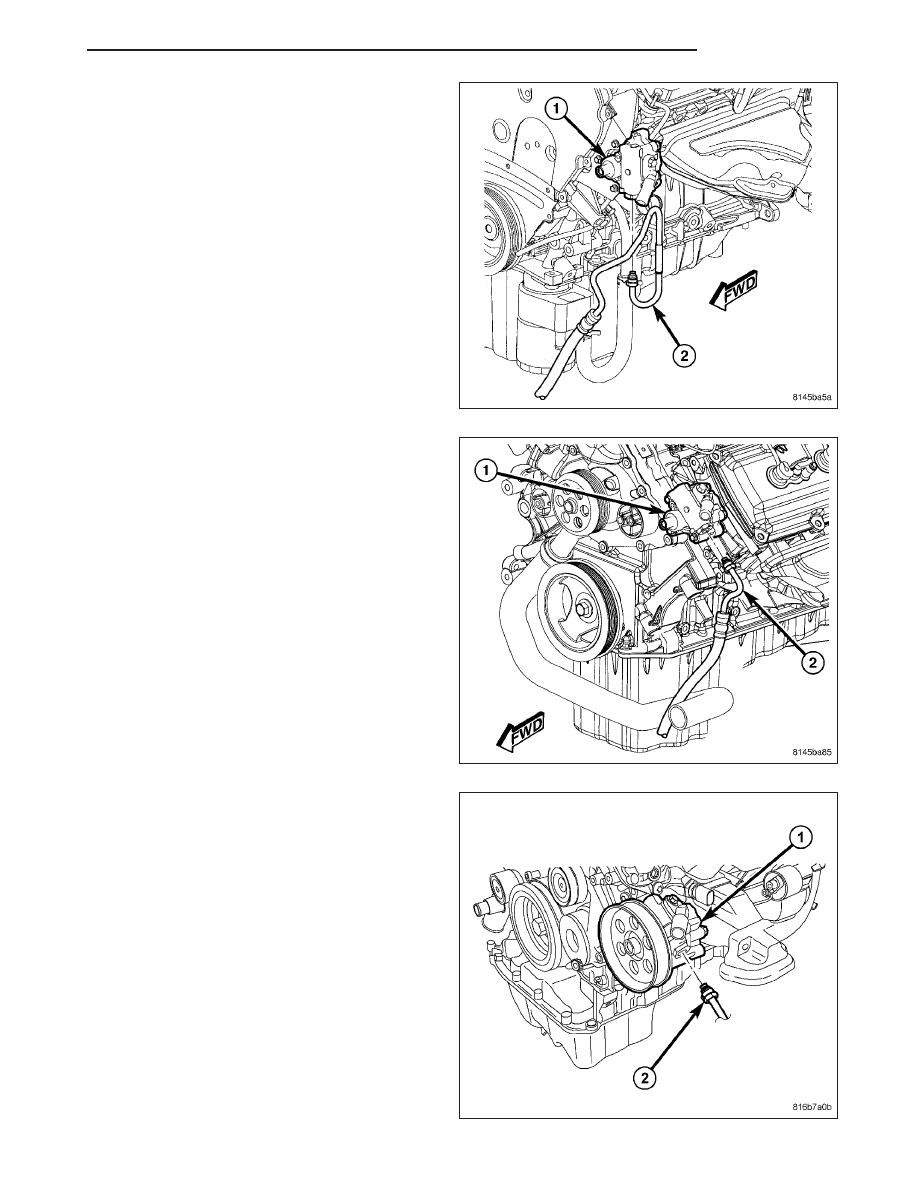

10. 2.7L/3.5L Engines – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

11. 5.7L/6.1L Engines – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

12. 3.0L Diesel Engine – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

LX

PUMP

19 - 255

13. Install air cleaner housing and inlet tube. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUS-

ING - INSTALLATION)

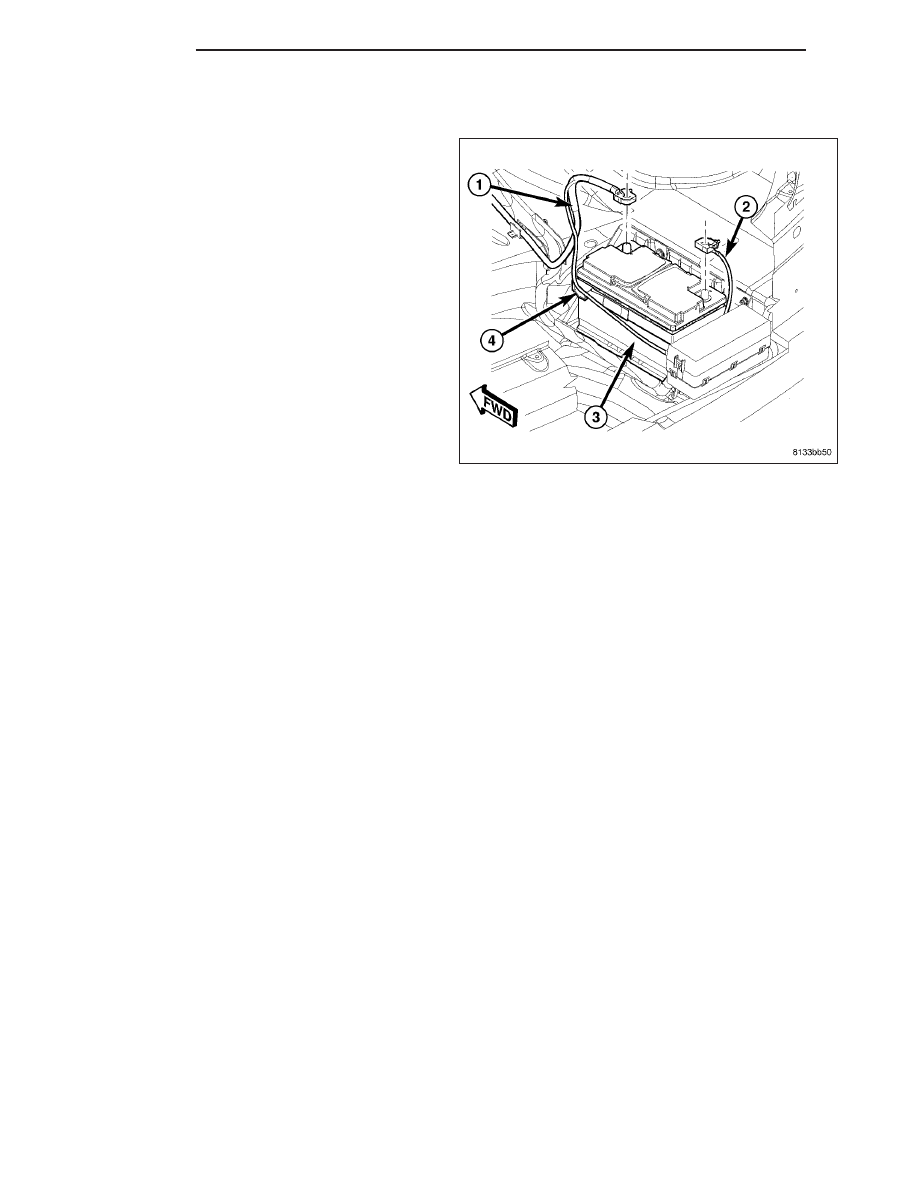

14. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

15. Fill pump reservoir with fluid and perform pump

initial operation procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

19 - 256

PUMP

LX

HOSE - RETURN

REMOVAL

COOLER TO RESERVOIR

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Remove air cleaner housing and inlet tube to throt-

tle body. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - REMOVAL)

4. Remove hose clamp, then return hose (1) at reser-

voir (2).

5. Remove upper radiator closer panels.
