5.7L/6.1L

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Remove air cleaner housing and inlet tube to throt-

tle body. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - REMOVAL)

4. Remove serpentine drive belt. (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL)

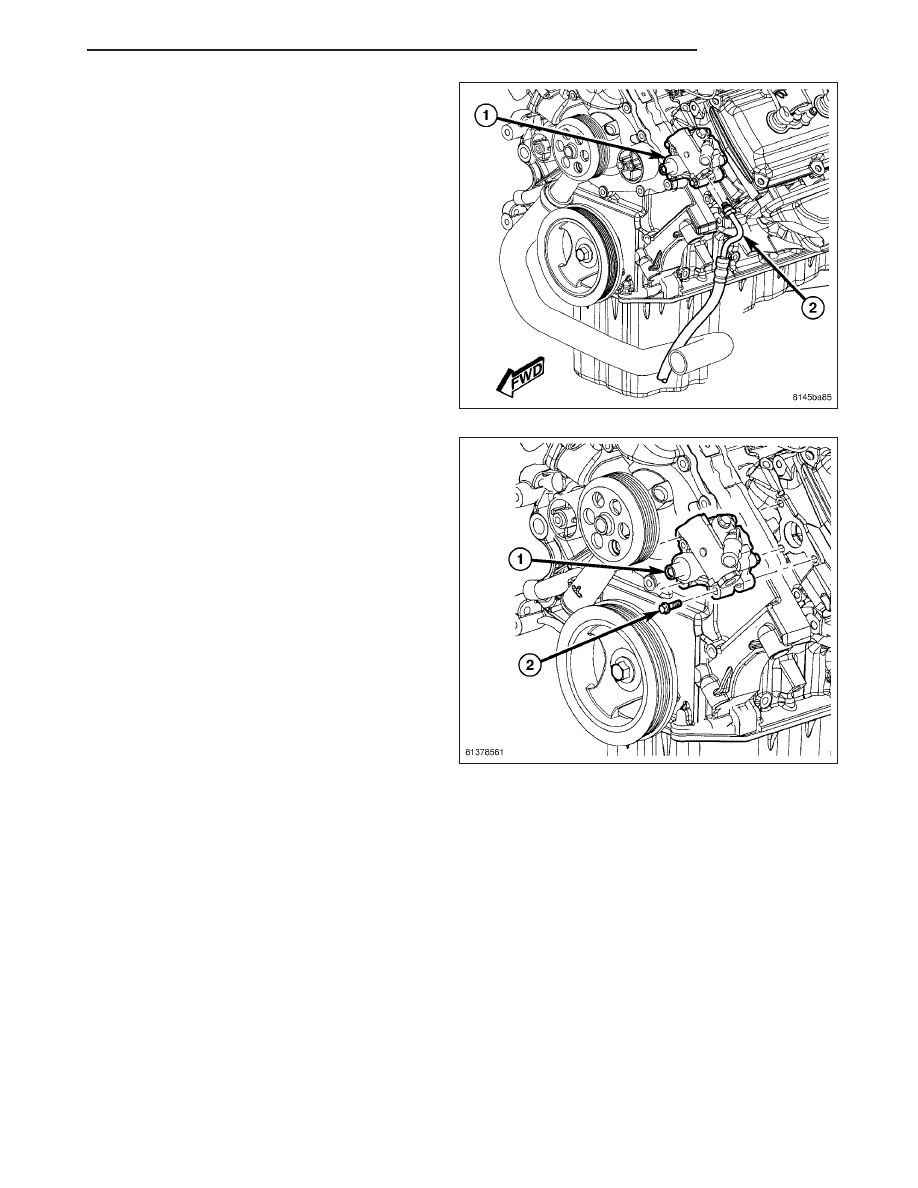

5. Remove hose clamp, then supply hose (3) from

pump (1).

19 - 222

PUMP

LX

6. Unthread tube nut, then remove pressure hose (2)

from pump (1).

7. Remove three pump mounting bolts (2) through

access holes in pulley.

8. Remove pump (1) from engine.

9. If pulley needs removal, (Refer to 19 - STEERING/

PUMP/PULLEY - REMOVAL).

LX

PUMP

19 - 223

3.0L DIESEL

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Remove engine cover.

3. Remove air cleaner housing and inlet tube to throttle body. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR

CLEANER HOUSING - REMOVAL)

4. Remove turbocharger inlet tube.

5. Remove intercooler tube resonator.

6. Remove serpentine drive belt. (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL)

7. Siphon power steering fluid from pump reservoir. Place something below pump on belly pan to catch any fluid

that spills during removal.

8. Remove hose clamp (2), then supply hose (3) from

pump (1).

19 - 224

PUMP

LX

9. Unthread tube nut (2), then remove pressure hose

from pump (1).

10. Loosen, but do not remove, two pump mounting

bolts (1) through access holes in pulley.

11. Loosen, but do not remove, two mounting bolts (4)

fastening front pump mounting bracket (1) to
engine.

LX

PUMP

19 - 225
