5. Using Remover (2), Special Tool 9360, separate

outer tie rod end (1) from knuckle.

6. Unthread outer tie rod from inner tie rod. Count

number of turns when removing outer tie rod.
This will give a good starting point when reas-
sembling and when setting toe.

INSTALLATION

AWD

CAUTION: When rotating inner tie rod, use care
not to twist bellows at inner tie rod. Remove
clamp (2) at inner tie rod and make sure bellows
moves freely before rotating inner tie rod.

1. Thread outer tie rod (4) onto inner tie rod (3),

Install outer tie rod same number of turns as when
removed.

19 - 214

GEAR

LX

2. Install outer tie rod end (2) into steering knuckle

(3). Install and tighten nut (1) to 85 N·m (63 ft. lbs.)
torque.

3. Install tire and wheel assemblies (1). Tighten wheel

mounting nuts (3) to 150 N·m (110 ft. lbs.) torque.
(Refer to 22 - TIRES/WHEELS - INSTALLATION)

4. Lower vehicle.

5. Perform wheel alignment setting toe to specifica-

tions. (Refer to 2 - SUSPENSION/WHEEL ALIGN-
MENT - STANDARD PROCEDURE)

6. Tighten tie rod jam nut (1) to 75 N·m (55 ft. lbs.)

torque.

LX

GEAR

19 - 215

RWD

CAUTION: When rotating inner tie rod, use care not to twist bellows at inner tie rod. Remove clamp at inner
tie rod and make sure bellows moves freely before rotating inner tie rod.

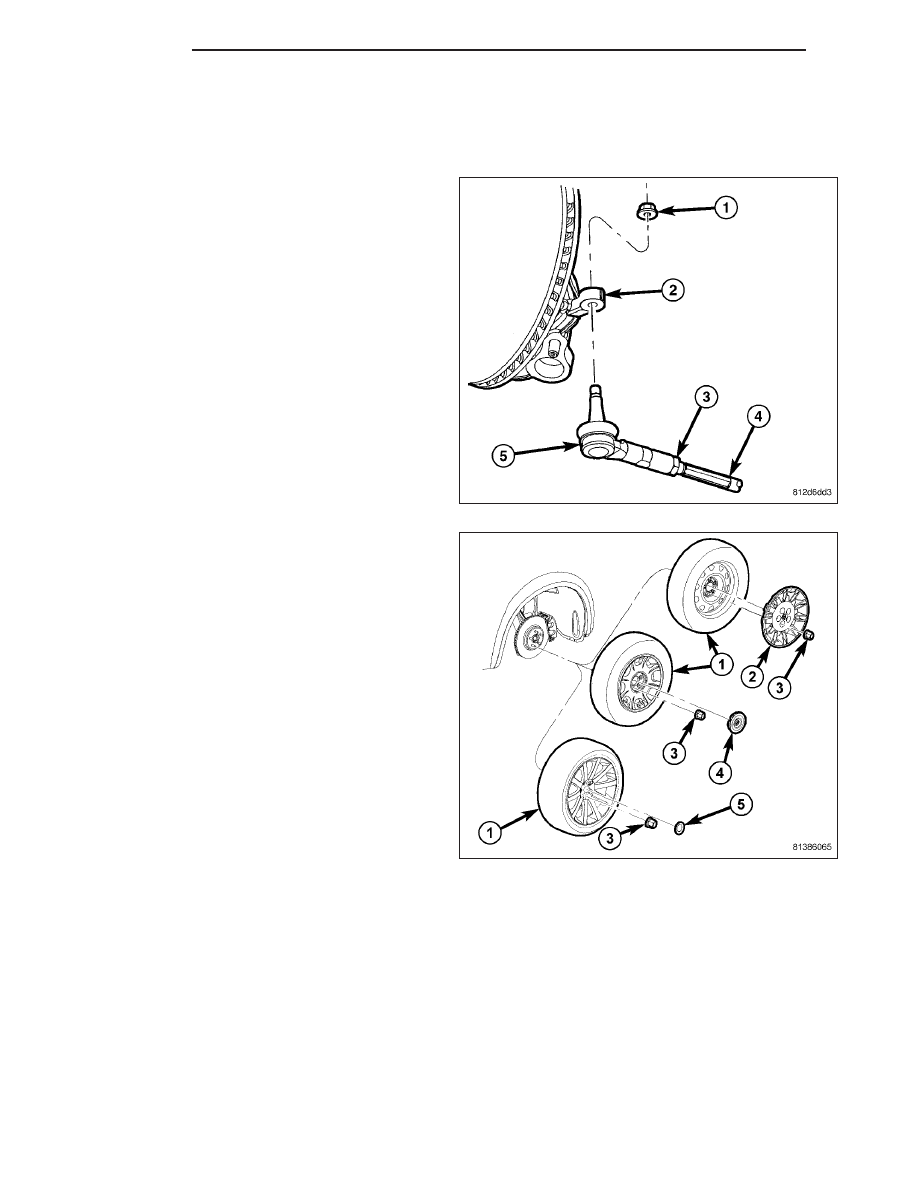

1. Thread outer tie rod (5) onto inner tie rod (4),

Install outer tie rod same number of turns as when
removed.

2. Install outer tie rod end (5) into steering knuckle

(2). Install and tighten nut (1) to 85 N·m (63 ft. lbs.)
torque.

3. Install tire and wheel assemblies (1). Tighten wheel

mounting nuts (3) to 150 N·m (110 ft. lbs.) torque.
(Refer to 22 - TIRES/WHEELS - INSTALLATION)

4. Lower vehicle.

5. Perform wheel alignment setting toe to specifica-

tions. (Refer to 2 - SUSPENSION/WHEEL ALIGN-
MENT - STANDARD PROCEDURE)

19 - 216

GEAR

LX

6. Tighten tie rod jam nut (3) to 75 N·m (55 ft. lbs.)

torque.
