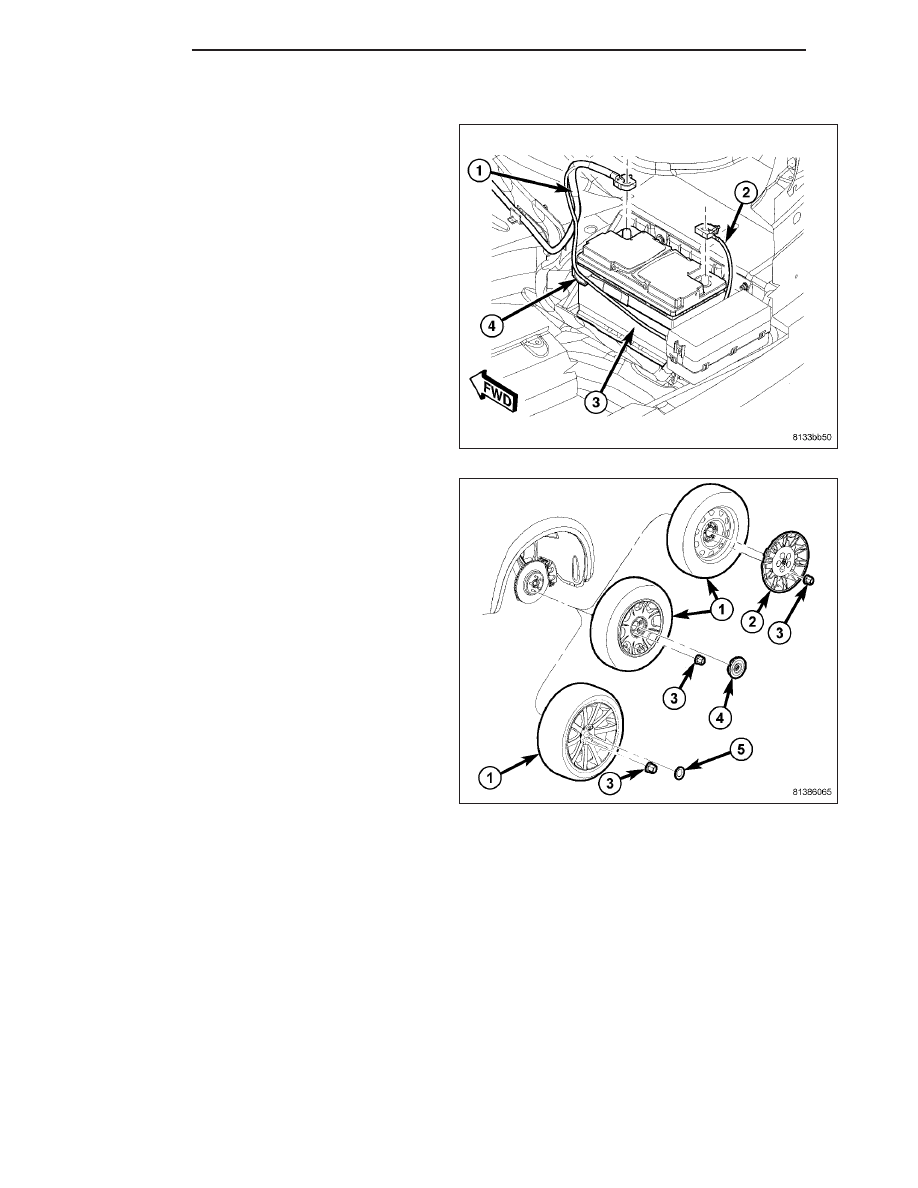

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Siphon power steering fluid from pump reservoir.

3. Raise and support vehicle. (Refer to LUBRICATION

&

MAINTENANCE/HOISTING

-

STANDARD

PROCEDURE)

4. Remove wheel mounting nuts (3), then both front

tire and wheel assemblies (1).

19 - 202

GEAR

LX

CAUTION: When loosening jam nut and rotating
inner tie rod, use care not to twist bellows at inner
tie rod. Remove clamp at inner tie rod and make
sure bellows moves freely before rotating inner tie
rod.

5. Loosen tie rod jam nut (3) at each outer tie rod (5).

6. Remove outer tie rod nut (1) at each knuckle (2).

7. Using Remover (2), Special Tool 9360, separate

outer tie rod (1) from each knuckle.

8. Remove steering coupling (2) pinch bolt (1) at

steering gear (3). (Refer to 19 - STEERING/COL-
UMN/STEERING COUPLING - REMOVAL)

LX

GEAR

19 - 203

9. Unthread pressure hose tube nut (2) from steering

gear (1). Remove pressure hose from steering
gear.

10. Unthread return hose tube nut (3) from steering

gear (1). Remove return hose from steering gear.

11. Remove steering gear mounting bolts (1).

12. If necessary, remove outer tie rods from gear.

Count number of revolutions off for each tie rod
for reference upon installation to replacement
gear.

19 - 204

GEAR

LX

INSTALLATION

AWD

1. If necessary, install outer tie rods from original gear

to replacement inner tie rods. Install each outer tie
rod same amount of threads as it was installed on
original gear. This will get toe setting close, saving
some time when toe is set later in this procedure.

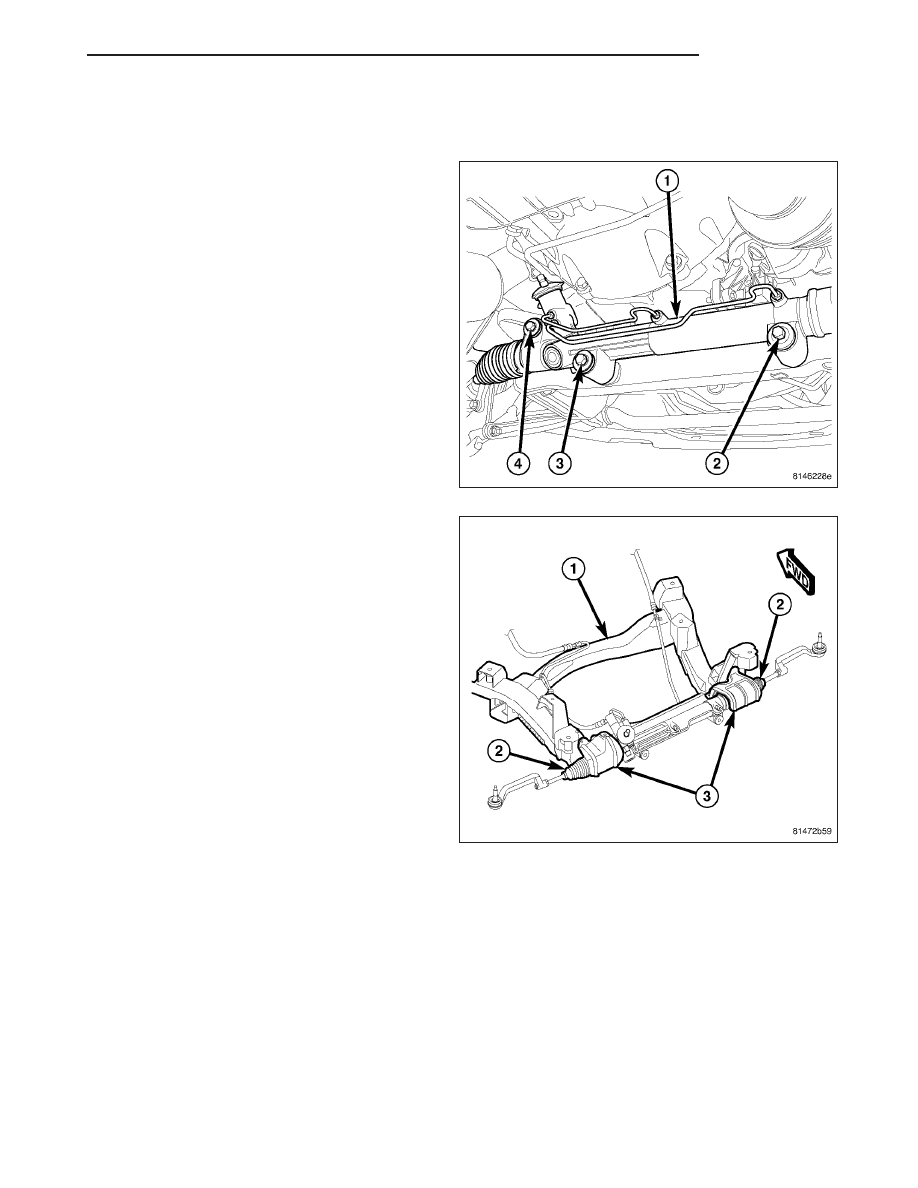

2. Lift steering gear (1) into mounted position and

install steering gear lower mounting bolts (2 and 3).
Install upper mounting bolt (4) and nut. Tighten all
bolts to 102 N·m (75 ft. lbs.) torque.

3. Install heat shield (3) above each inner tie rod bel-

lows (2). Tighten screws to 10 N·m (89 in. lbs.)
torque.
