When Monitored:
With the ignition on.

•

Set Condition:
When the Front Control Module detects low voltage on the Adjustable Pedals Relay control circuit.

Possible Causes

WIRING HARNESS CONNECTOR/TERMINALS

ADJUSTABLE PEDALS RELAY

FRONT CONTROL MODULE

INTEGRATED POWER MODULE

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With the scan tool, select view DTCs. Record DTC and DTC Environmental data.

With the scan tool, clear stored DTCs.

Cycle the ignition switch off then on.

WARNING: Apply the parking brake. The vehicle may roll when the Transmission is shifted out of Park.
Shift into Reverse for at least 5 seconds, then move the shifter back into Park.

With the scan tool, select view DTCs.

Is the status active for this DTC?

Yes

>> Go To 2

No

>> Refer to the Adjustable Pedal System intermittent condition test. (Refer to 5 - BRAKES - DIAGNOSIS

AND TESTING)

2.

WIRING HARNESS CONNECTOR/TERMINALS

Turn the ignition off.

Remove the Adjustable Pedals Relay from the IPM.

Remove the Front Control Module from the IPM.

Visually inspect the connector terminals for damage or corrosion.

Were any problems found?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

5 - 178

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

3.

FUSED B+ CIRCUIT OPEN OR HIGH RESISTANCE (IPM)

Using a 12–volt test light connect to ground, check the internal Fused
B(+) circuits at the Adjustable Pedals Relay connector of the IPM.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright for both circuits?

Yes

>> Go To 4

No

>> Remove and inspect Fuse in the IPM. If the fuse is open,

test the circuit for a short to ground. Repair as necessary. If
the fuse is OK, replace the Integrated Power Module in
accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

4.

(P201) ADJUSTABLE PEDALS RELAY CONTROL CIRCUIT OPEN OR HIGH RESISTANCE (IPM)

Connect a jumper wire between the (P201) Adjustable Pedals Relay
Control circuit and ground at the FCM connector of the IPM.

Using a 12-volt test light connected to 12-volts, check the (P201)
Adjustable Pedals Relay Control circuit at the Adjustable Pedals Relay
connector of the IPM.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

NOTE: Remove the jumper wire before proceeding to the next test.

Is the test light illuminated and bright?

Yes

>> Go To 5

No

>> Replace the Integrated Power Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

5.

(P201) ADJUSTABLE PEDALS RELAY CONTROL CIRCUIT SHORT TO GROUND (IPM)

Measure the resistance between ground and the (P201) Adjustable
Pedals Relay Control circuit at the Adjustable Pedals Relay connector of
the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Integrated Power Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 6

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 179

6.

ADJUSTABLE PEDALS RELAY

Reconnect all components.

Turn the ignition on.

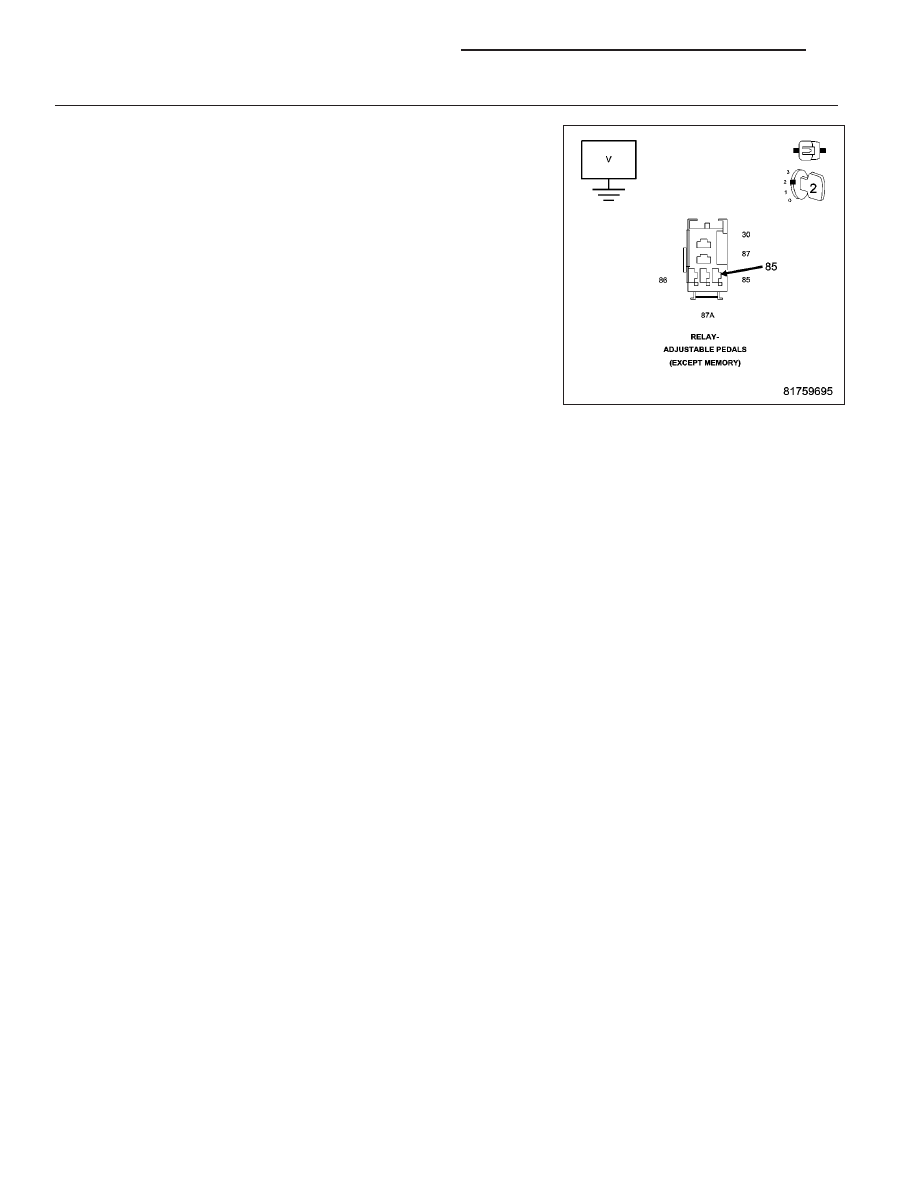

With the scan tool, actuate the Adjustable Pedals Relay.

Measure the voltage of the (P201) Adjustable Pedals Relay Control cir-
cuit at the Adjustable Pedals Relay connector of the IPM.

NOTE: With the Relay actuated ON, the circuit voltage should be 0
volts.

NOTE: With the Relay actuated OFF, the circuit voltage should be
approximately 2.5 volts.

Does the circuit voltage display as described during the actua-
tion test?

Yes

>> Replace the Adjustable Pedals Relay in accordance with the

Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Replace the Front Control Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 180

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

B1D50-ADJUSTABLE PEDAL INHIBIT CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.
