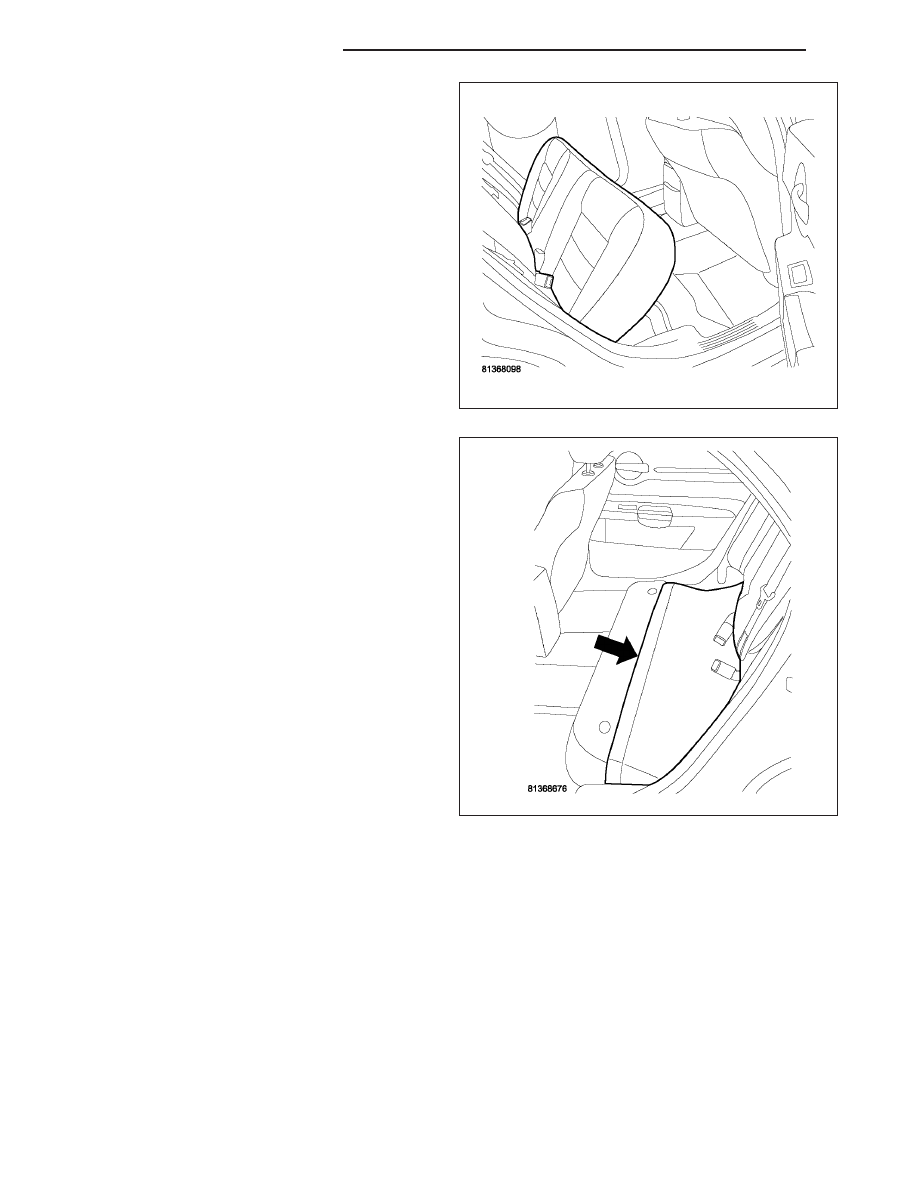

5. Push seat back and up to remove seat cushion.

6. Fold back the foam pad covering access cover for

modules.

14 - 150

FUEL DELIVERY - DIESEL

LX

7. Disconnect the electrical connector from left side

module.

8. Mark the module orientation.

9. Use special tool #9340 to remove left side module

lock ring.

10. Drain fuel from left side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

LX

FUEL DELIVERY - DIESEL

14 - 151

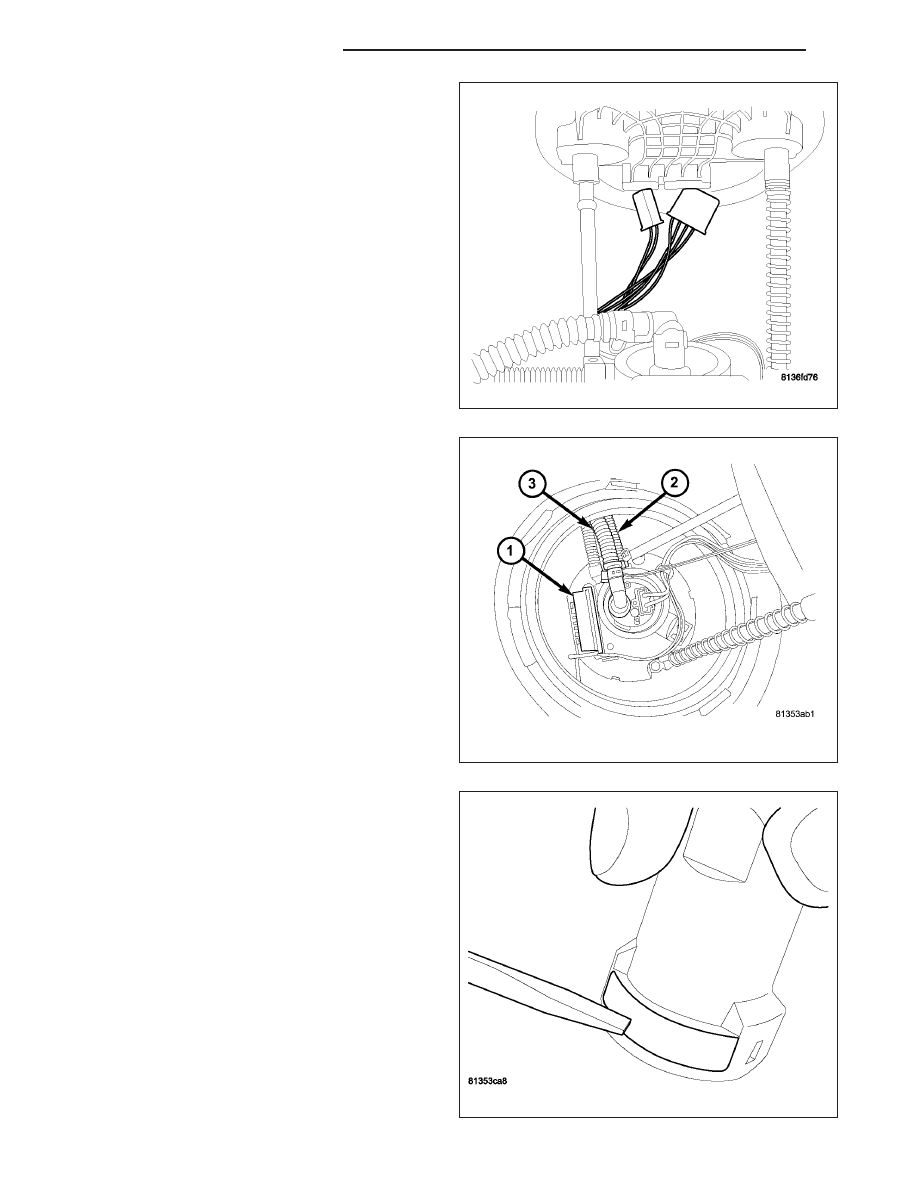

11. Lift module up and out of tank as far as possible.

12. Disconnect the electrical connector from the bot-

tom of the left side module.

13. Pump module left side.

14. Lift module top half off and tip lower half on its

side to drain remaining fuel from the reservoir.

15. Push in on the release tab on the fuel line fitting

to release the fuel line from the fuel pump fitting.

14 - 152

FUEL DELIVERY - DIESEL

LX

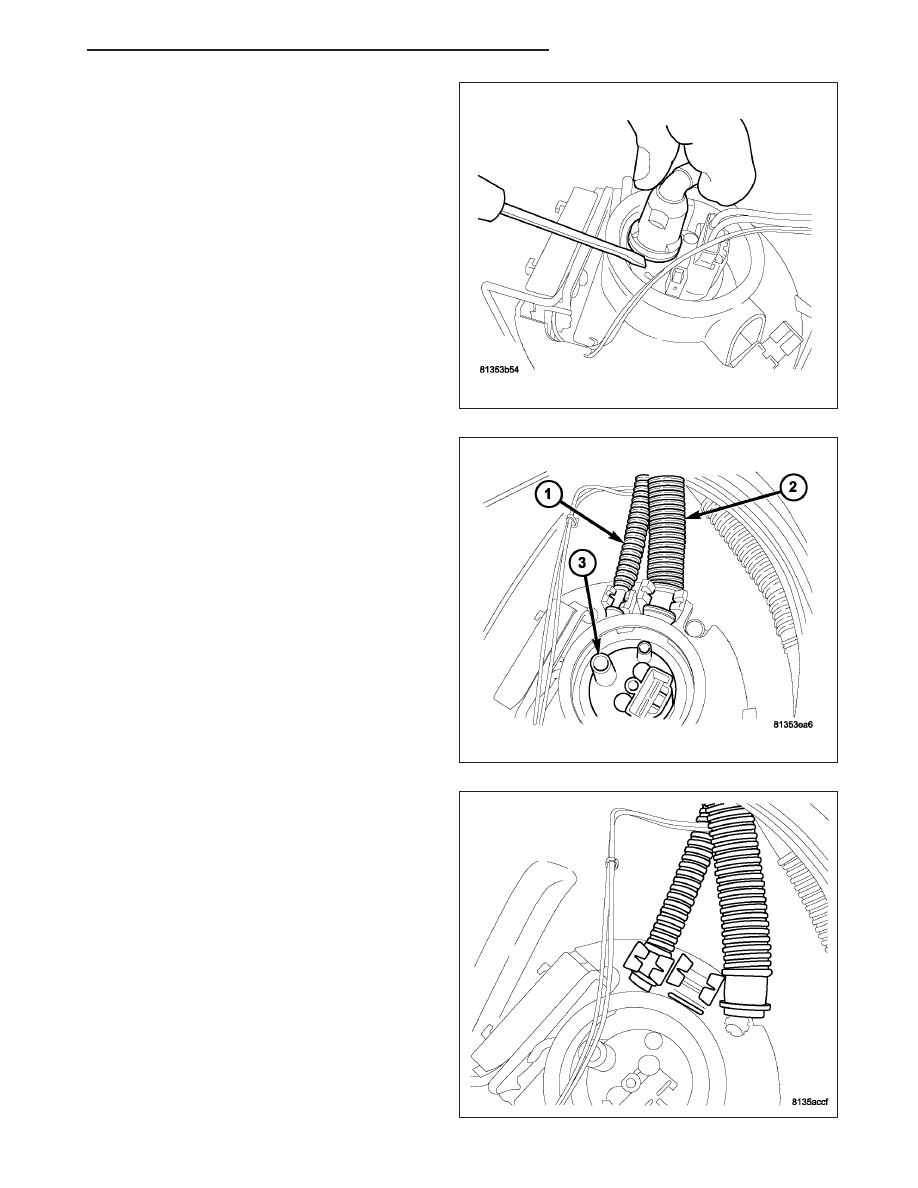

16. Remove the Fuel supply line from the top of the

bottom half of the module.

17. Fuel return line (1) and Saipan return line (2). Just

pull tube up to release from module.

18. Remove the fuel return and Siphon return hoses

from the bottom module.
