7. Disconnect the electrical connector from left side

module.

8. Mark the module orientation.

9. Use special tool #9340 to remove left side module

lock ring.

10. Drain fuel from left side of fuel tank. Lift module

up enough to push hose into tank and drain. Do
not spill fuel in interior of vehicle.

14 - 146

FUEL DELIVERY - DIESEL

LX

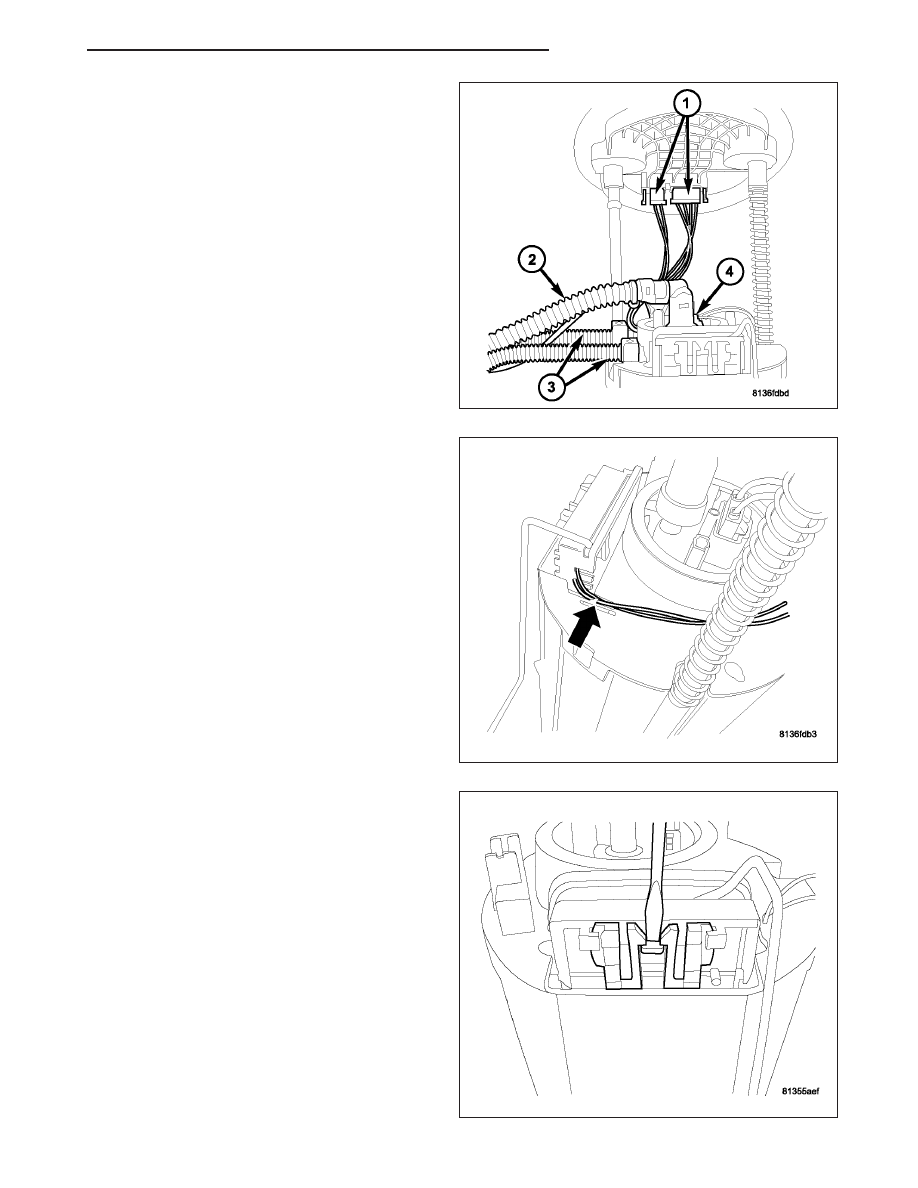

11. Disconnect the electrical connector for the left side

fuel level card from bottom of the module top.

12. Disconnect the electrical connector for the right

side fuel level sending card.

13. Lift module top half off and tip lower half on its

side to drain remaining fuel from the reservoir.

14. Remove wire from module.

15. Use a screwdriver to separate the locking tabs on

the level sending card.

LX

FUEL DELIVERY - DIESEL

14 - 147

16. Lift level sending card straight up and out of

module.

17. Disconnect the electrical wiring from module.

18. Remove level sending card.

RIGHT SIDE MODULE

1. Release the fuel pressure, refer to the Fuel Pressure Release Procedure in this section.

2. Disconnect negative battery cable.

NOTE: The fuel level of the vehicle must be below 5/8 of a tank before you remove the module lock-rings.
If it is above that you can spill fuel in the vehicle.

14 - 148

FUEL DELIVERY - DIESEL

LX

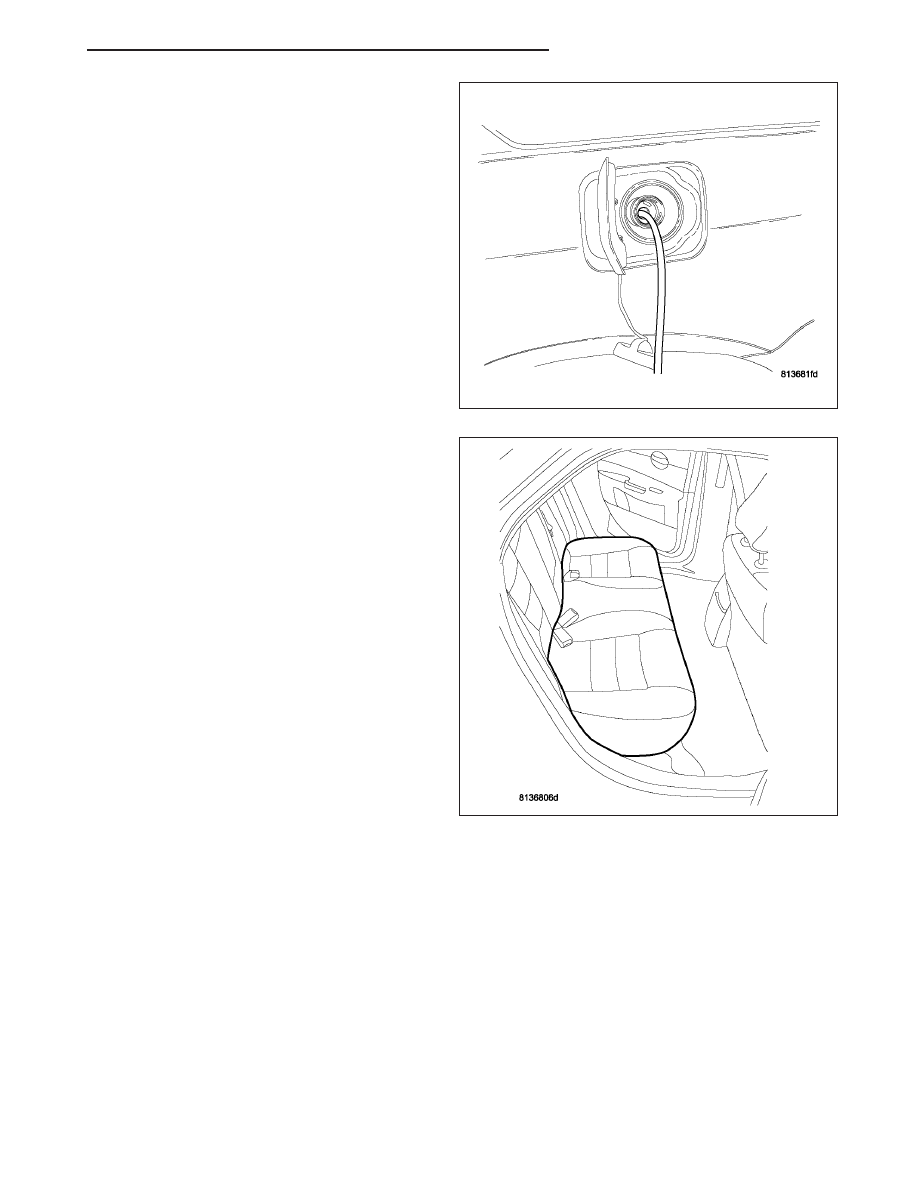

3. Drain partial fuel from fuel tank through the filler

tube. Use a hard nylon tube, with a 30° cut on the
end, to push the check valve open to drain fuel
from tank.

4. Remove the rear lower seat cushion.

LX

FUEL DELIVERY - DIESEL

14 - 149
