INSTALLATION

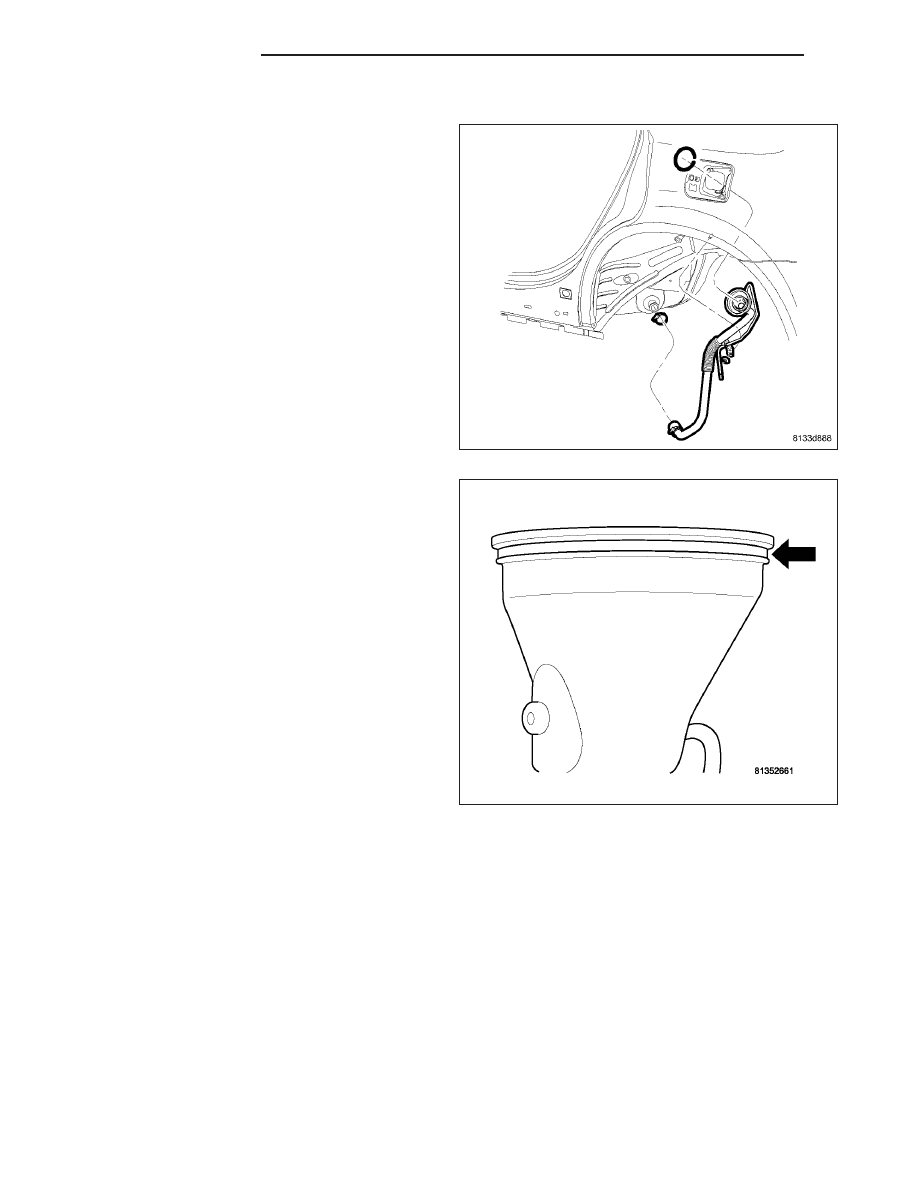

1. Filler tube assembly.

2. Groove in filler tube rubber is for the body sheet

metal.

14 - 90

FUEL DELIVERY

LX

3. Insert filler tube into the fuel tank rubber hose.

4. Slide hose clamp into place and tighten.

5. Hose clamp in place and tighen.

LX

FUEL DELIVERY

14 - 91

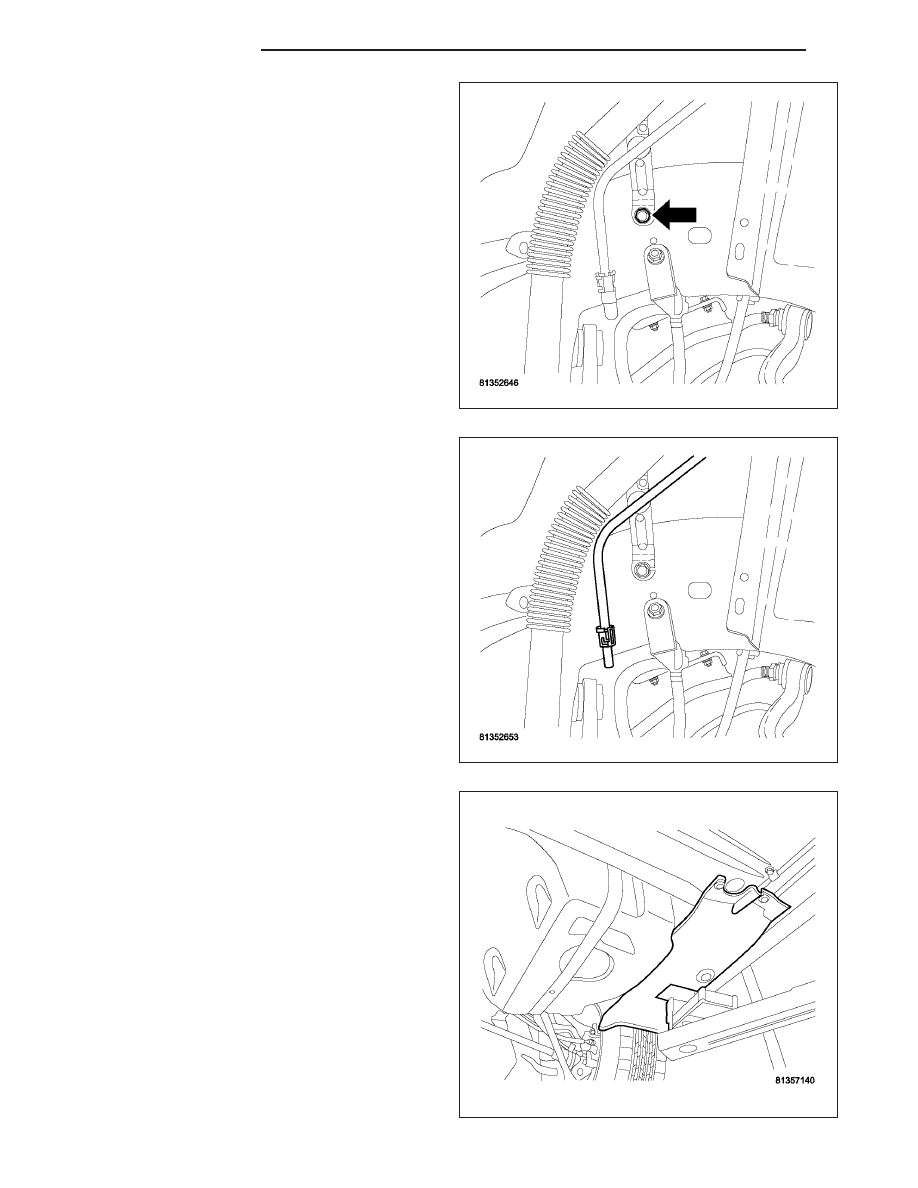

6. Install filler tube mounting bolt.

7. Install Filler tube vent line.

8. Install the underbody splash shield.

14 - 92

FUEL DELIVERY

LX

9. Install the left inner splash shield.

10. Install the left rear tire.

11. Lower vehicle.

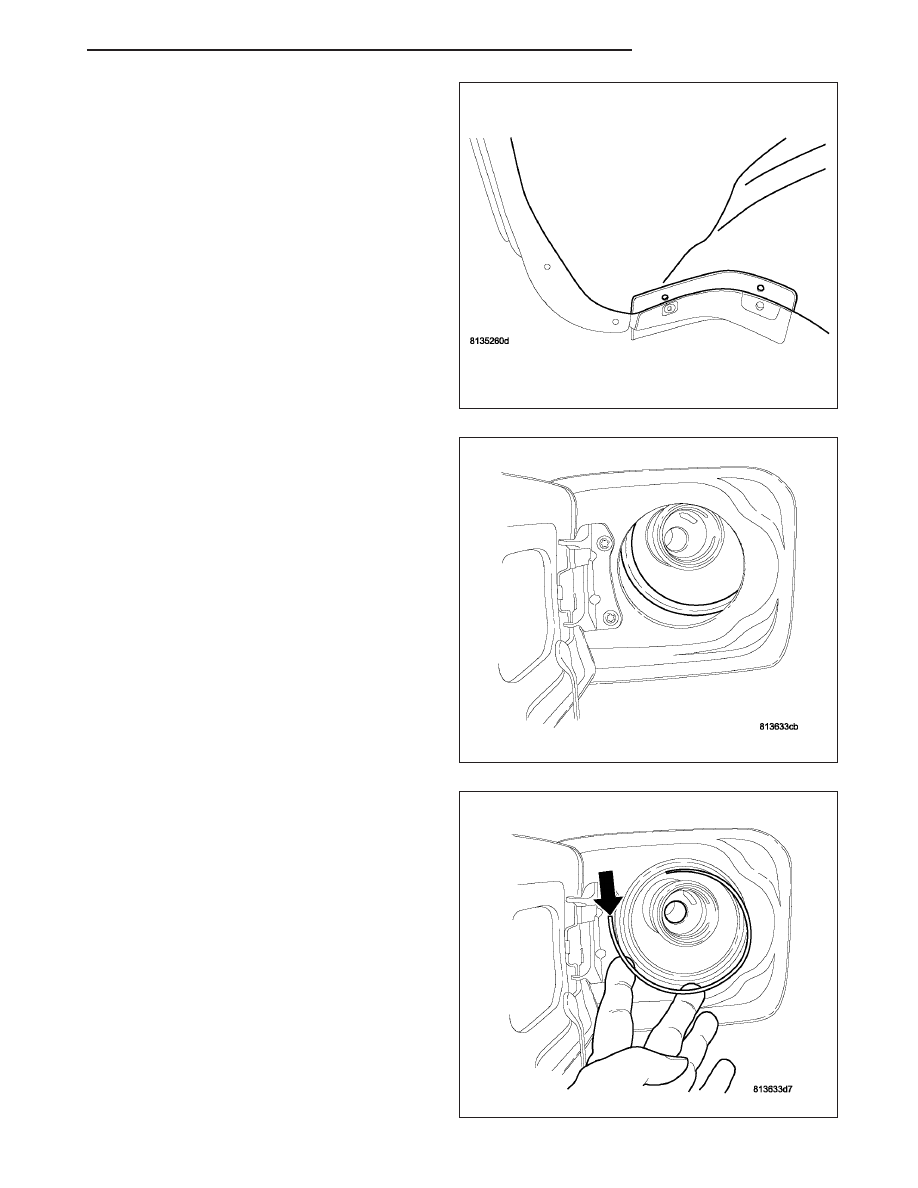

12. Filler tube rubber at body opening.

13. Pull rubber through opening and install to body.

Make sure that the sheet metal is in the groove in
the rubber.

14. Start the metal wire retaining wire in the groove

on the inside of the filler tube rubber.

LX

FUEL DELIVERY
