7. Remove mounting bolts on both sides of fuel rail.

8. Lift fuel rail straight up off of cylinder head.

9. Remove retaining clips from fuel injectors at fuel

rail.

10. Remove fuel injector from fuel rail.

5.7L

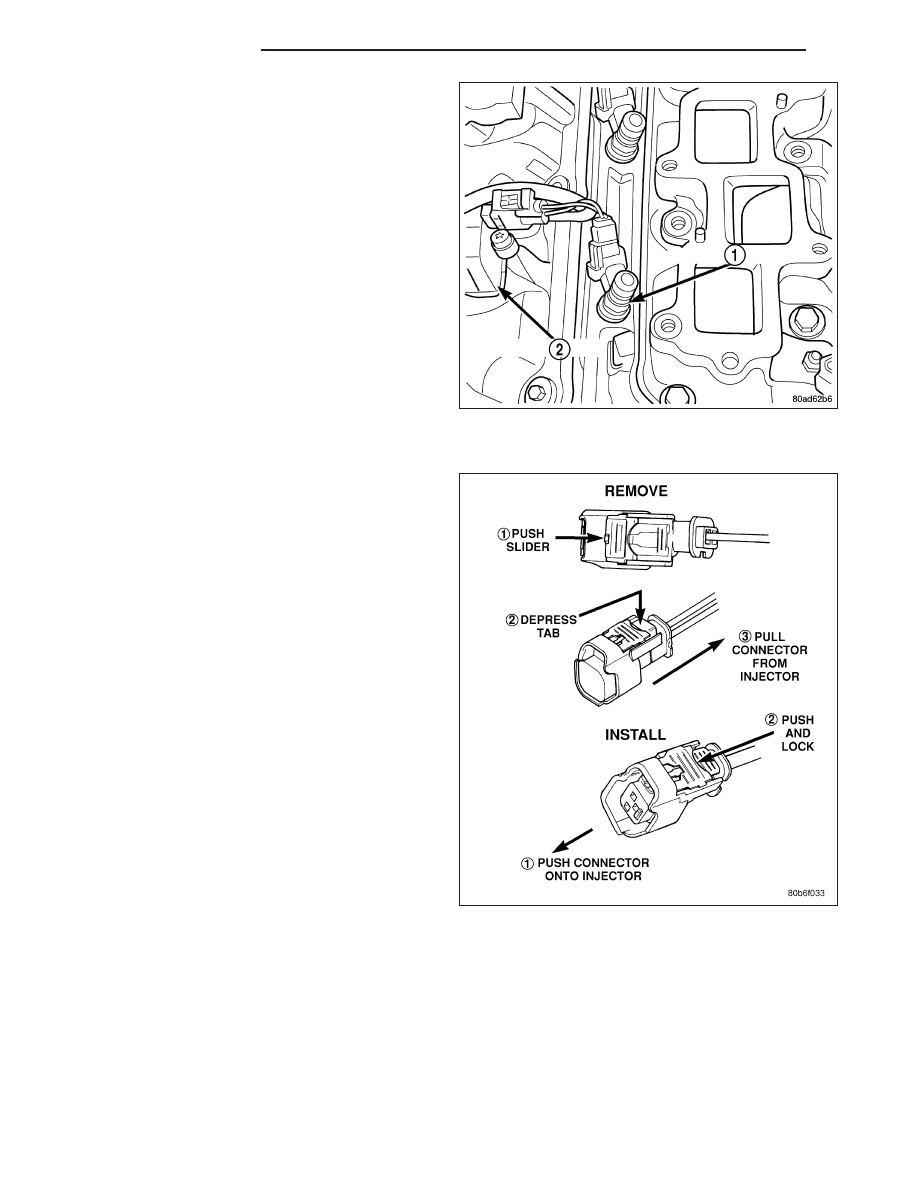

1. Disconnect electrical connectors at all 8 fuel injec-

tors. Push red colored slider away from injector (1).
While pushing slider, depress tab (2) and remove
connector (3) from injector. The factory fuel injec-
tion wiring harness is numerically tagged (INJ 1,
INJ 2, etc.) for injector position identification. If har-
ness is not tagged, note wiring location before
removal.

2. Disconnect electrical connectors at all throttle body

sensors.

14 - 58

FUEL DELIVERY

LX

3. Remove four fuel rail mounting bolts (1) and hold-

down clamps.

4. Gently rock and pull left side of fuel rail until fuel

injectors just start to clear machined holes in intake
manifold. Gently rock and pull right side of rail until
injectors just start to clear intake manifold head
holes. Repeat this procedure (left/right) until all
injectors have cleared machined holes.

5. Remove fuel rail (with injectors attached) from

engine.

6. If fuel injectors are to be removed, (Refer to 14 -

FUEL SYSTEM/FUEL INJECTION/FUEL INJEC-
TOR - REMOVAL).

6.1L

WARNING: THE FUEL SYSTEM IS UNDER CONSTANT PRESSURE EVEN WITH ENGINE OFF. BEFORE SER-
VICING FUEL RAIL, FUEL SYSTEM PRESSURE MUST BE RELEASED.

CAUTION: The left (3) and right (1) fuel rails are
replaced as an assembly. Do not attempt to sepa-
rate rail halves at connector tube (2). Due to
design of tube, it does not use any clamps. Never
attempt to install a clamping device of any kind to
tube. When removing fuel rail assembly for any
reason, be careful not to bend or kink tube.

1. Remove fuel tank filler tube cap.

2. Perform Fuel System Pressure Release Procedure.

3. Remove negative battery cable at battery.

4. Remove flex tube (air cleaner housing to engine).

LX

FUEL DELIVERY

14 - 59

5. Remove electrical connector from MAP sensor (2)

at rear of intake manifold (1).

6. Disconnect vacuum hose from fitting (3) at rear of

intake manifold (1).

7. Disconnect fuel line (1) at fuel rail fitting. Refer to

Quick-Connect Fittings for procedures.

14 - 60

FUEL DELIVERY

LX

8. Disconnect electrical connectors at all 8 fuel injec-

tors. First, pry up on red colored tab (2)...........

9. .........then press on black colored tab (1) while

removing connector (2) from fuel injector (3).
