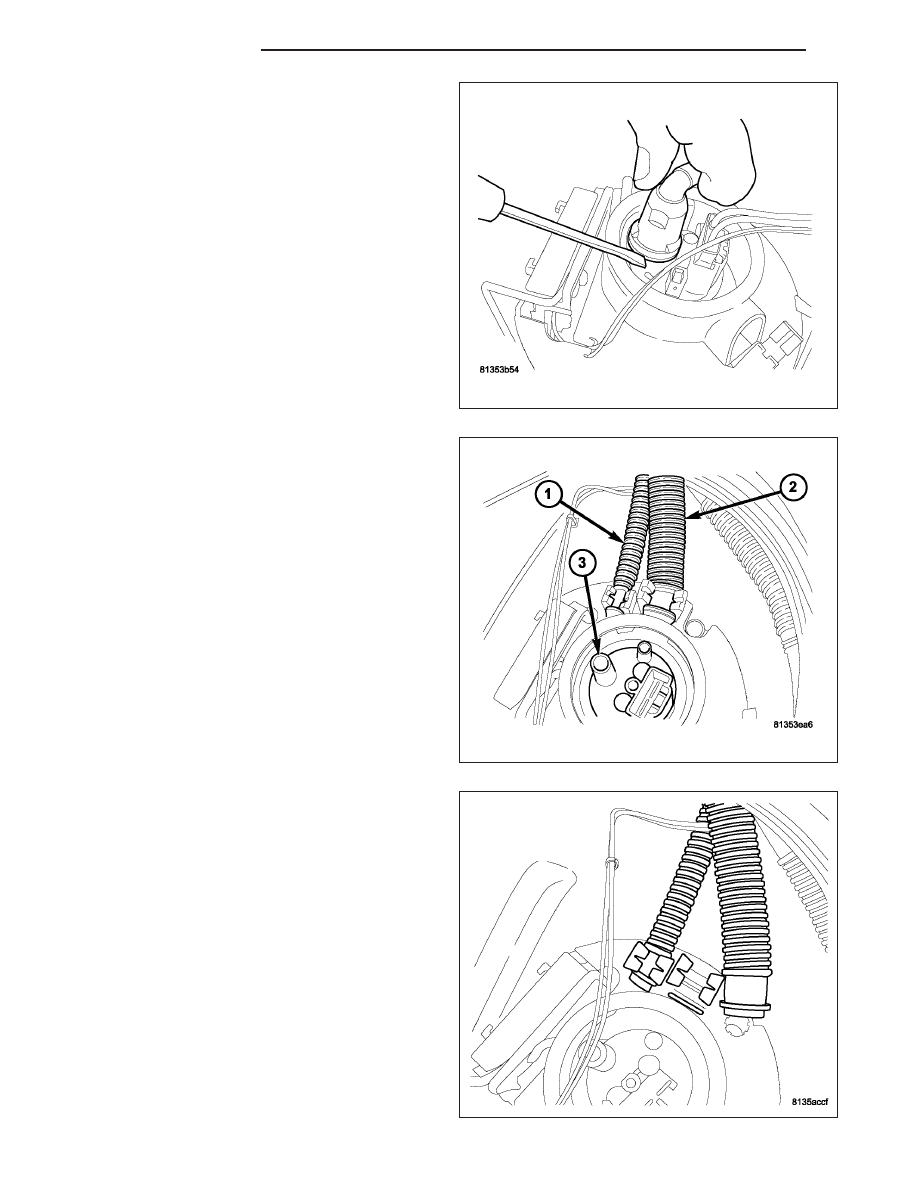

15. Remove fuel line.

16. Remove fuel return line from lower module. Line

unsnap from module.

17. Return line removed.

14 - 50

FUEL DELIVERY

LX

18. Tip module on its side to drain remaining fuel from

reservoir and remove module from vehicle.

INSTALLATION

1. Install pump module into tank.

2. Connect fuel return lines to module.

LX

FUEL DELIVERY

14 - 51

3. Lines connected.

4. Connect fuel supply line to module and make sure

it is locked in place.

5. Connect electrical connectors to bottom of module

top, Install module top to module bottom.

14 - 52

FUEL DELIVERY

LX

6. Install module and align marks on the module for

proper orientation.

7. Install module lock-ring.

8. Use special tool #9340 to tighten left side module

lock ring.

9. Connect

the

electrical

connector

to

left

side

module.

10. Install plastic access cover.
