6. Install module into tank.

7. Align marks on the module for proper orientation.

8. Install module lock-ring.

9. Use special tool #9340 to tighten right side module

lock ring.

10. Connect the fuel supply line to module.

14 - 42

FUEL DELIVERY

LX

11. Install plastic access covers to floor pan right side.

12. Fold the foam pad covering access cover for

modules back into place.

LX

FUEL DELIVERY

14 - 43

13. Install rear lower seat cushion

14. Rear lower seat cushion installed.

14 - 44

FUEL DELIVERY

LX

15. Fill fuel tank.

16. Connect negative battery cable.

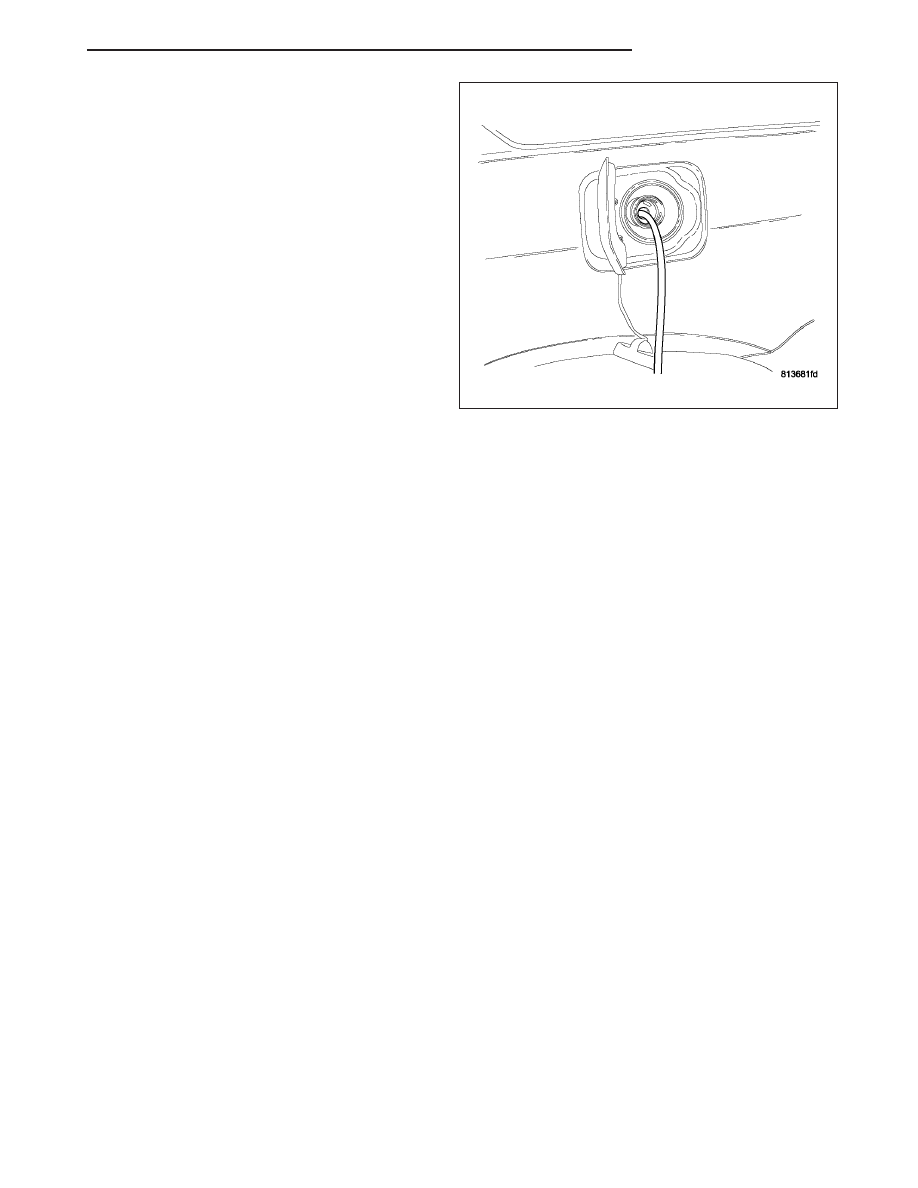

17. Fill fuel tank. Use the scan tool to pressurize the

fuel system. Check for leaks.

LX

FUEL DELIVERY

14 - 45
