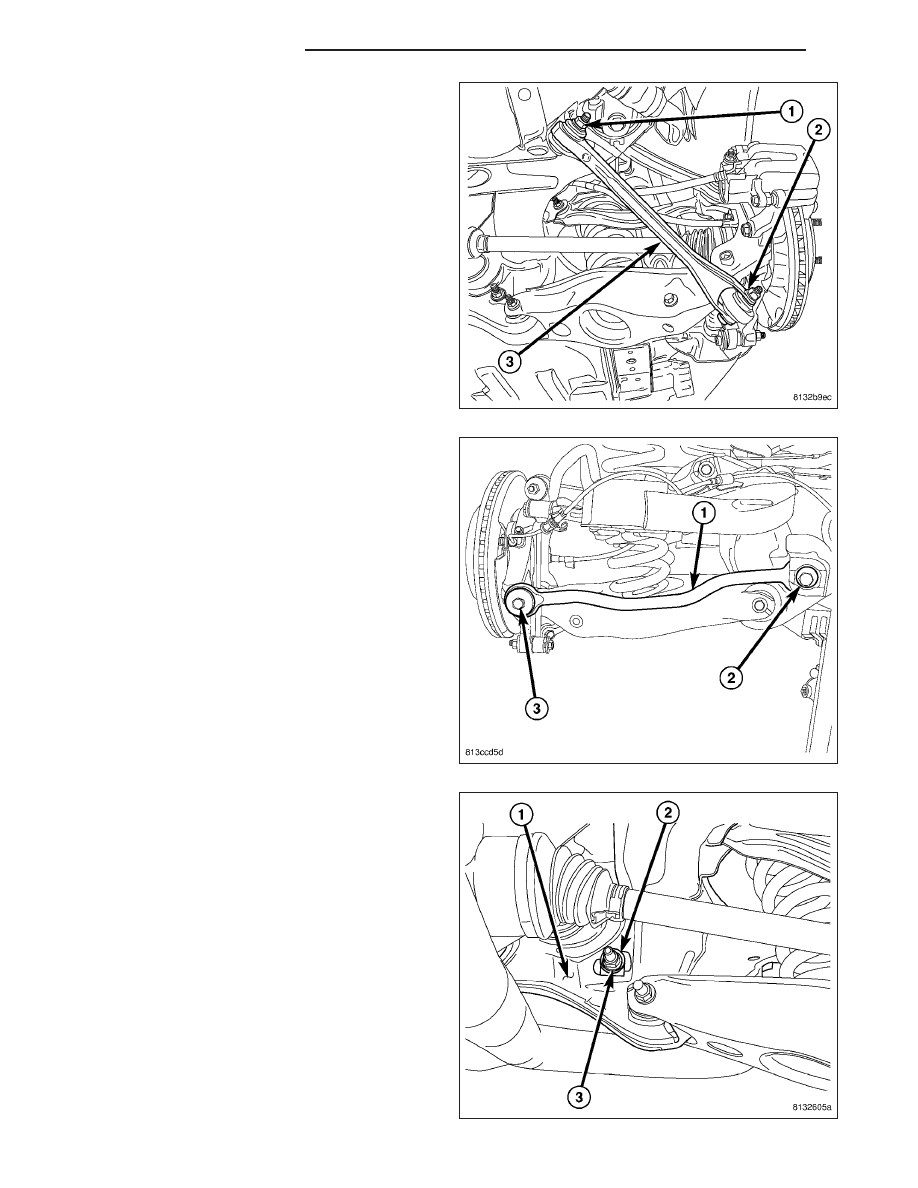

38. On each side of crossmember, remove bolt and

nut (1) mounting link (3) at crossmember.

39. On each side of crossmember, remove nut and

bolt (4) mounting tension link to crossmember (1).

40. On each side of crossmember, remove nut and

bolt (2) mounting camber link to crossmember (1).

41. Carefully lift knuckle with links and parking brake

cable attached from rear suspension crossmem-
ber.

42. Remove crossmember from jack.

13 - 108

FRAME & BUMPERS

LX

INSTALLATION

1. Install rear crossmember (1) on jack (2) head in

same position in which it was removed and secure
in place.

2. Carefully place one side knuckle with links and

parking brake cable attached as an assembly into
mounted position on rear suspension crossmem-
ber. Install nut and bolt (2) mounting camber link to
crossmember (1) to hold assembly in place. Do
not tighten at this time.

3. Carefully place opposite side knuckle with links and

parking brake cable attached as an assembly into
mounted position on rear suspension crossmem-
ber. Install nut and bolt (2) mounting camber link to
crossmember (1) to hold assembly in place. Do
not tighten at this time.

4. On each side of crossmember, install nut and bolt

(4) mounting each tension link to crossmember (1).
Do not tighten at this time.

LX

FRAME & BUMPERS

13 - 109

5. On each side of crossmember, Install bolt and nut

(1) mounting each compression link (3) at cross-
member. Do not tighten at this time.

6. On each side of crossmember, slide cam bolt (2)

attaching toe link through crossmember and link (1)
from rear.

7. On each side of crossmember, while holding toe

adjustment cam bolt from rotating, install cam
washer (2) and nut (3) securing toe link at cross-
member (1). Do not tighten at this time.

13 - 110

FRAME & BUMPERS

LX

8. On each side of crossmember, install bolt and nut

(1) fastening spring link (4) to crossmember. Do
not tighten at this time.

9. On each side of crossmember rear, guide leading

end of rear parking brake through crossmember
bracket (1 - left)(2 - right) near equalizer and press
cable housing retainer into bracket allowing retainer
fingers to lock cable in place.

10. On each side of crossmember rear, install J-nut

for parking brake cable guide.

11. On each side, install screw fastening parking

brake cable routing guide (1) to crossmember.

LX

FRAME & BUMPERS

13 - 111
