28. Remove the vibration damper and pulley.

29. Remove the front timing cover seal.

30. Remove the front timing cover bolts and cover.

INSTALLATION

NOTE: Component mating surfaces must be clean and free of all oil residue.

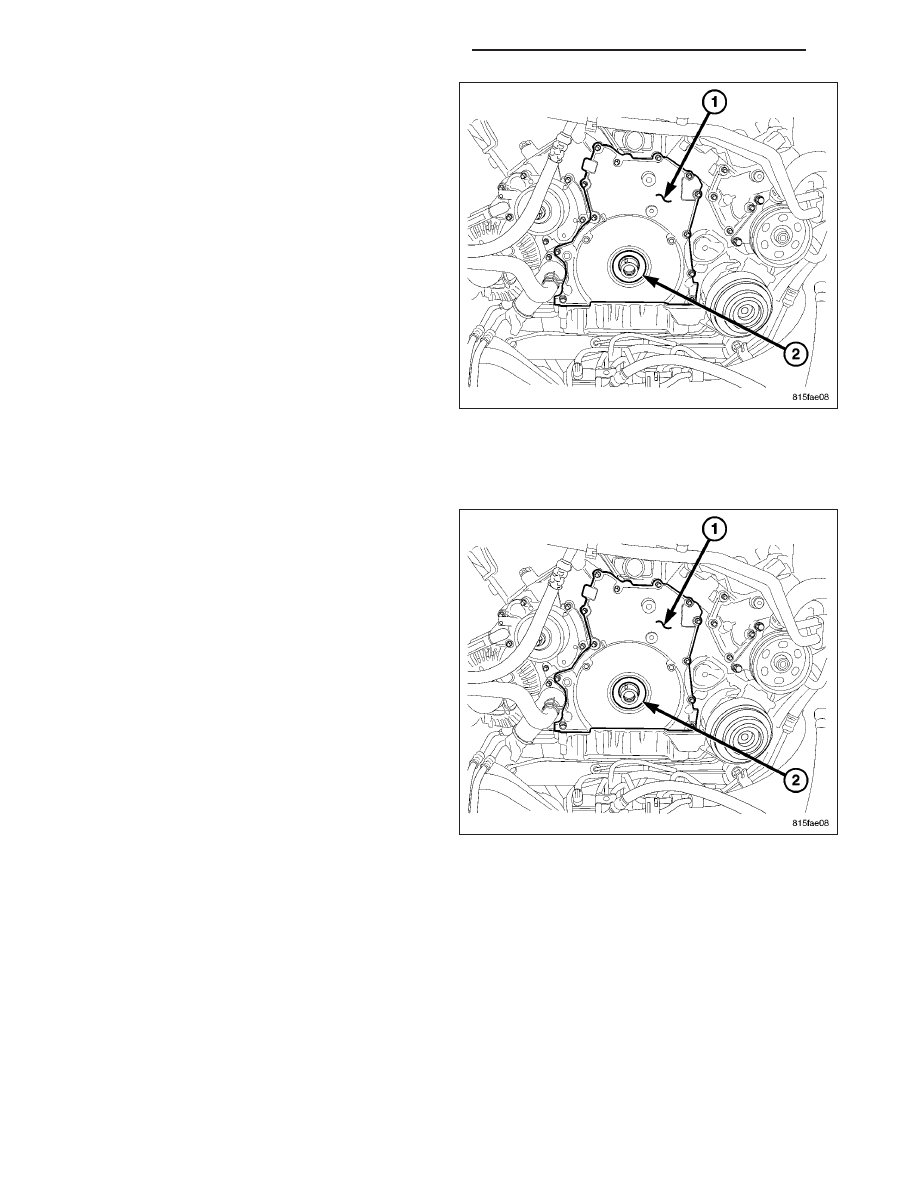

1. Install the front crankshaft seal in the timing cover

(1).

2. Install the timing cover (1). Tighten bolts to 9 N·m

(7 ft. lbs.).

3. Raise and support the vehicle.

9 - 2776

ENGINE - 3.0L TD SERVICE INFORMATION

LX

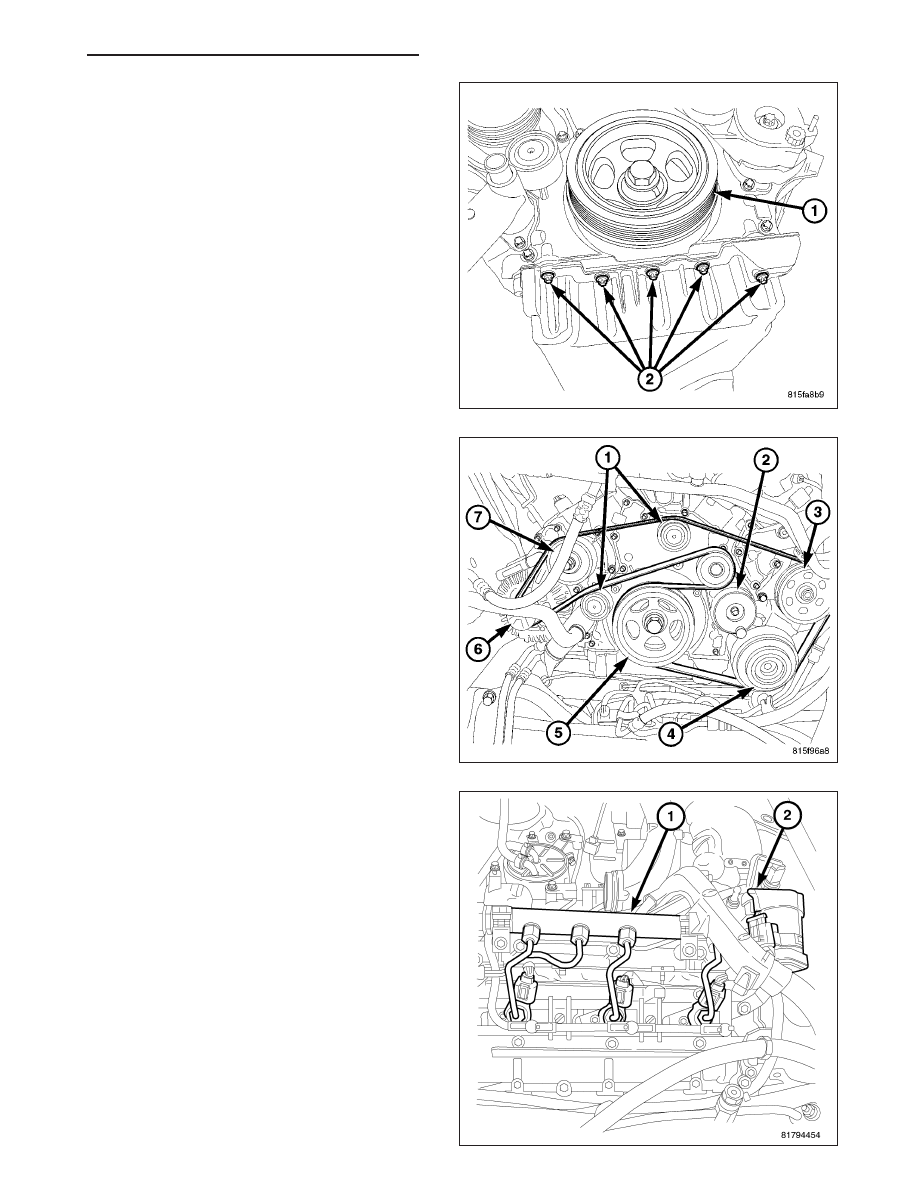

4. Install the front oil pan bolts. Tighten bolts to 14

N·m (10 ft. lbs.).

5. Lower the vehicle.

6. Install the vibration damper and pulley. Tighten bolt

to 200 N·m (148 ft. lbs.), and then an additional 90°

7. Install the accessory drive belt tensioner. Tighten

bolt to 58 N·m (43 ft. lbs.).

NOTE: Idler pulley bolts are L. H. thread.

8. Install the idler pulleys. Tighten bolts to 58 N·m (43

ft. lbs.).

9. Install the accessory drive belt.

10. Install the EGR air control valve assembly.

11. Install the glow plug module.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2777

12. Install the charge air outlet tube.

13. Install the cooling fan module. Tighten upper bolts

to 14 N·m (10 ft. lbs.).

14. Raise and support the vehicle.

15. Remove special tool 9102 crankshaft lock.

16. Install the starter blank.

17. Install the lower cooling fan module bolts. Tighten

lower bolts to 14 N·m (10 ft. lbs.).

18. Install

the

power

steering

line

between

the

retainer and cooling fan module.

19. Connect the cooling fan wiring harness connector.

20. Install the power steering hose between the cool-

ing fan and suspension.

21. Install the power steering hose between the pump

and cooling fan.

22. Install the front splash shield.

23. Lower the vehicle.

24. Install the hoses at the power steering reservoir.

25. Fill the power steering reservoir.

9 - 2778

ENGINE - 3.0L TD SERVICE INFORMATION

LX

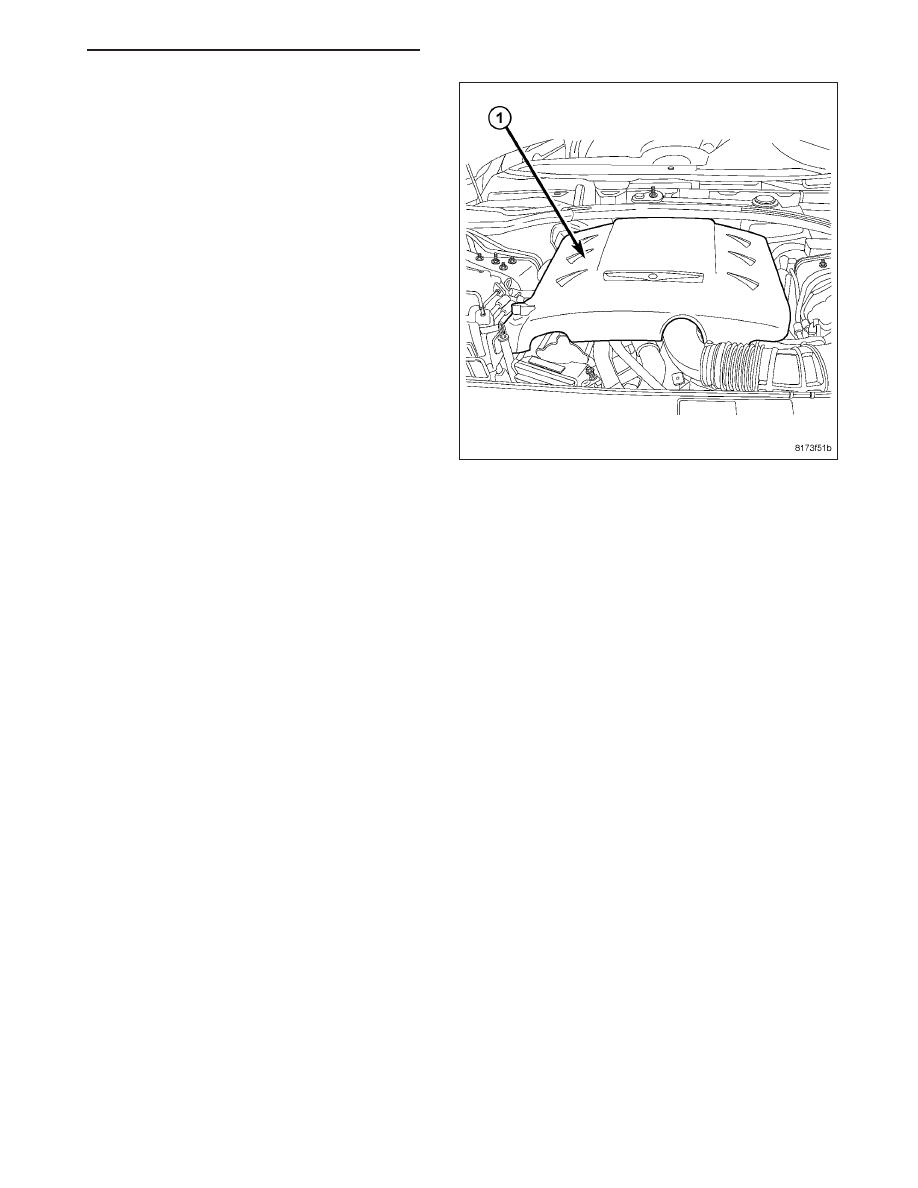

26. Install the front engine cover bracket.

27. Install the engine cover.

28. Connect the negative battery cable.

29. Purge the air from the power steering system

before starting by raising the vehicle and rotating
the steering wheel back and forth 20 times.

30. Start the engine and follow the bleed procedure

with the scan tool.

31. Turn engine off and inspect for leaks.
