11. Connect the swirl valve motor electrical connector.

12. Connect the EGR and EGR temperature sensor

wiring harness connectors.

13. Connect the coolant hose at the EGR housing.

14. Install the EGR tube to the EGR housing.

CAUTION: Observe the positioning of the oil hous-
ing to block gasket. This gasket must be attached
to the housing and both oil passages aligned
properly. Failure to do so will result in immediate
turbocharger damage upon start up.

15. Install the turbocharger oil housing adaptor.

16. Install the turbocharger.

17. Install the right rear engine cover bracket and

connect the transmission oil level indicator tube.

18. Install the change air outlet tube.

19. Install the EGR air control valve assembly.

20. Install the glow plug module.

9 - 2768

ENGINE - 3.0L TD SERVICE INFORMATION

LX

21. Install the air cleaner cover and air inlet tube.

22. Install the engine cover.

23. Install the strut tower support.

24. Fill the engine with coolant.

25. Connect the negative battery cable.

NOTE: Observe the fuel system warning (Refer to 14 - FUEL SYSTEM - WARNING).

26. Start the engine, allow to warm, turn the engine off and inspect for leaks.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2769

EXHAUST MANIFOLD

REMOVAL

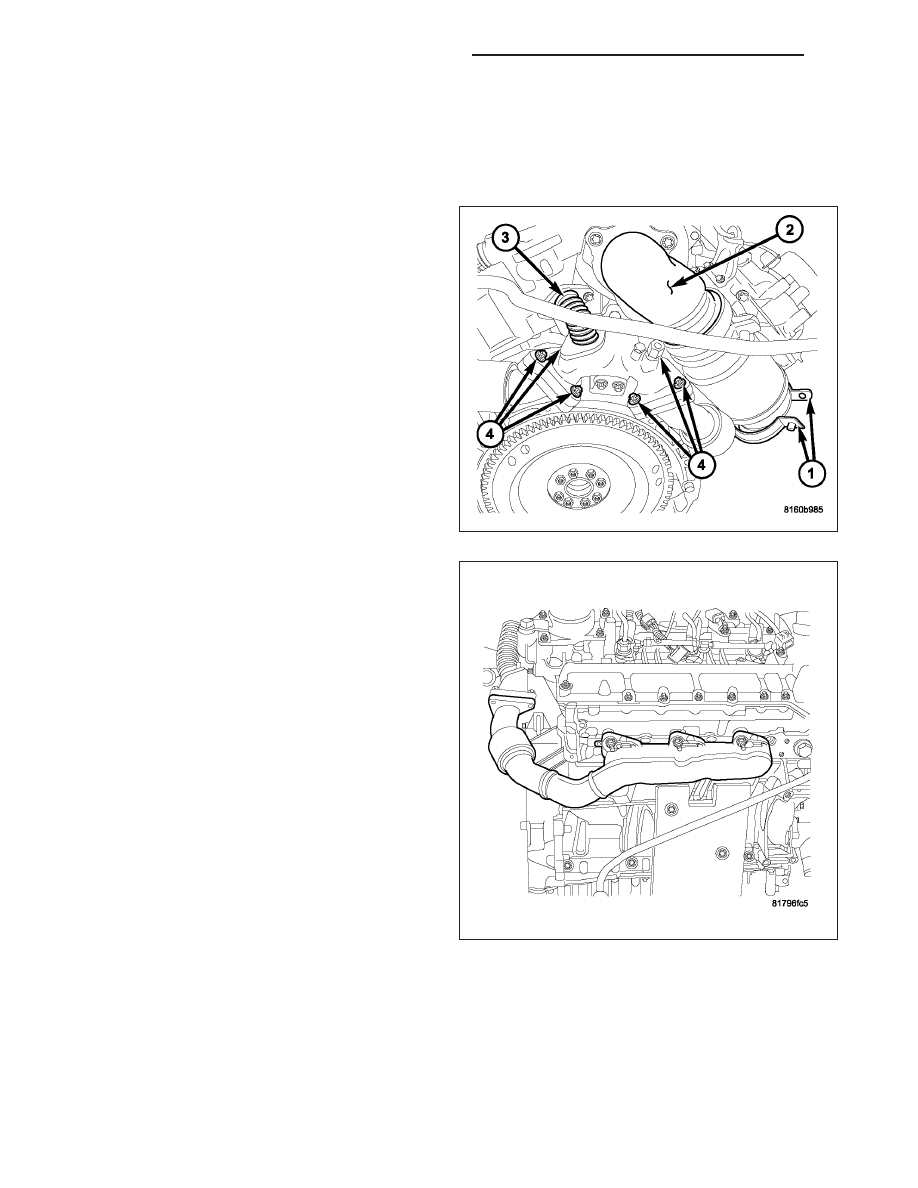

RIGHT

1. Disconnect negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

REMOVAL)

2. Remove the engine cover. (Refer to 9 - ENGINE -

REMOVAL)

3. Remove the turbo heat shield.

4. Remove the exhaust elbow (4) at the turbo.

5. Remove the right exhaust manifold.

9 - 2770

ENGINE - 3.0L TD SERVICE INFORMATION

LX

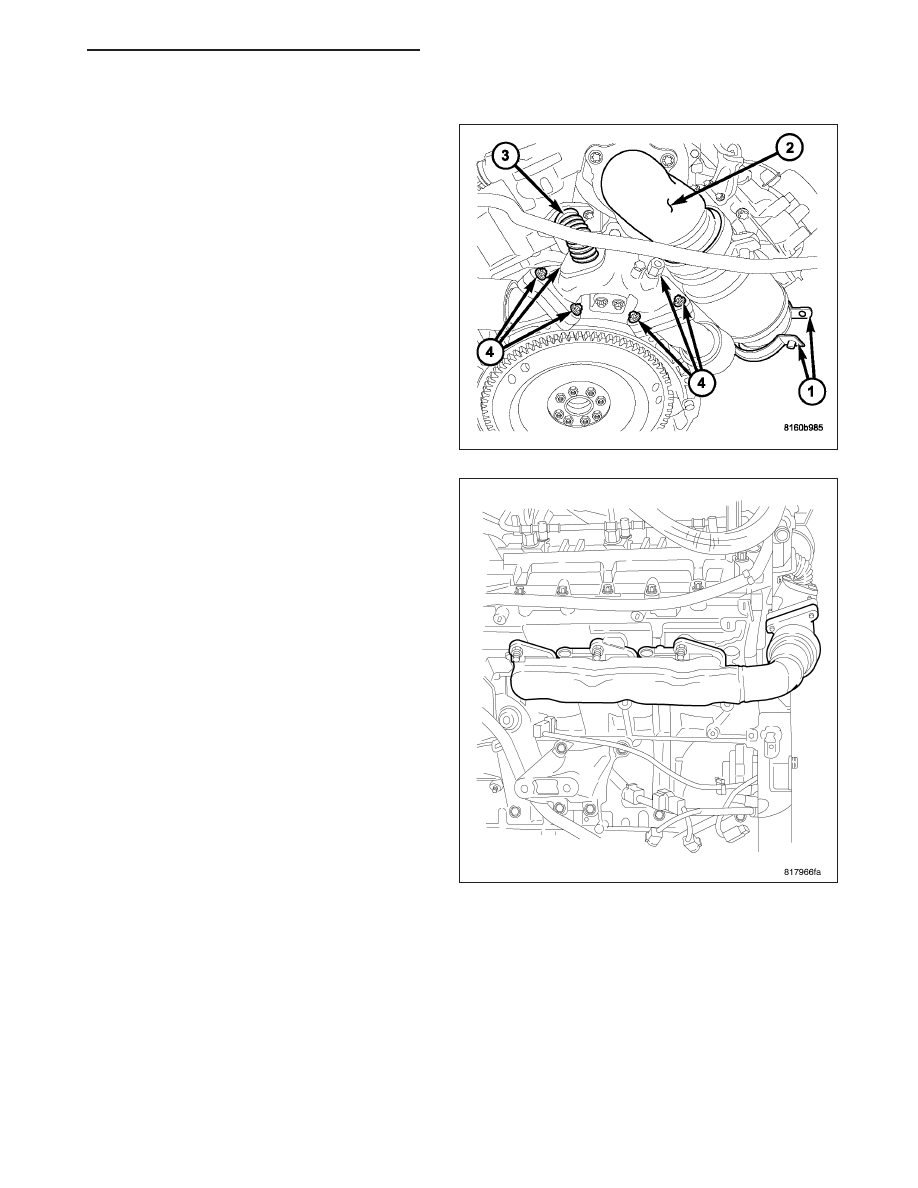

LEFT

1. Disconnect negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

REMOVAL)

2. Remove the engine cover. (Refer to 9 - ENGINE -

REMOVAL)

3. Remove the turbo heat shield.

4. Remove the EGR tube (3).

5. Remove the exhaust elbow (4) at the turbo.

6. Remove the left exhaust manifold.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2771
