12. Remove the intake manifold and IAFM as an

assembly (Refer to 9 - ENGINE/MANIFOLDS/IN-
TAKE MANIFOLD - REMOVAL).

13. Remove the ground wires from the rear of each

cylinder head.

14. Disconnect the heater hoses (1).

9 - 2296

ENGINE - 5.7L SERVICE INFORMATION

LX

NOTE: It is not necessary to disconnect P/S hoses
from pump, for P/S pump removal.

15. Remove the power steering pump and set aside.

16. Disconnect the fuel supply line (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/QUICK CON-
NECT FITTING - STANDARD PROCEDURE).

17. Raise and support the vehicle on a hoist and

drain the engine oil.

18. Remove the belly pan (2) (Refer to 23 - BODY/

EXTERIOR/BELLY PAN - REMOVAL).

19. Remove engine front mount to frame nuts.

20. FOR AWD ONLY Mark the front driveshaft to the

flange at both ends to ensure correct installation.

21. FOR AWD ONLY Remove front drive shaft fasten-

ers

from

the

differential

and

transfer

case.

Remove the driveshaft from the vehicle.

22. FOR AWD ONLY Remove the left (2) and right

front drive axles.

23. FOR AWD ONLY Remove the differential support

bracket (1) from the differential to the engine
block.

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2297

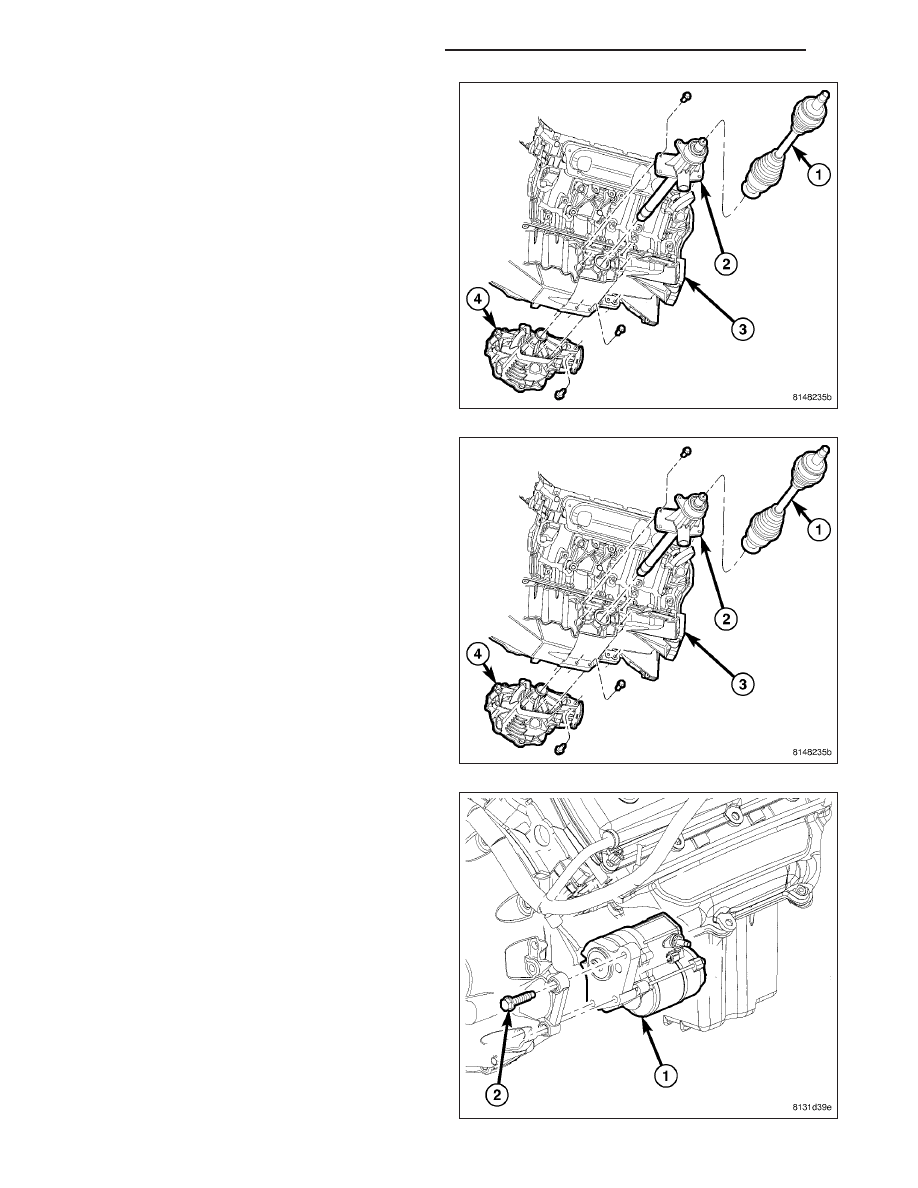

24. FOR AWD ONLY Unbolt the differential (4) from

the oil pan (3).

25. FOR AWD ONLY Rotate the differential (4) so the

drive flange is facing forward and the oil pan side
is facing up. Remove the differential out through
the opening at the rear of the cradle.

26. FOR AWD ONLY Remove the intermediate shaft

(2) from the oil pan (3).

27. Disconnect the transmission oil cooler lines from

their retainers at the oil pan bolts.

28. Disconnect exhaust pipe at manifolds.

29. Disconnect the starter wires. Remove starter

motor (1) (Refer to 8 - ELECTRICAL/STARTING/
STARTER MOTOR - REMOVAL).

9 - 2298

ENGINE - 5.7L SERVICE INFORMATION

LX

30. Remove the torque converter access cover (1).

31. Remove drive plate to converter bolts (1).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2299
