13. Remove the remaining oil pan bolts and nuts.

14. Loosen the engine mount bolts at the cradle.

15. Raise and support the engine using a suitable

floor jack with a block of wood at the transmission
housing.

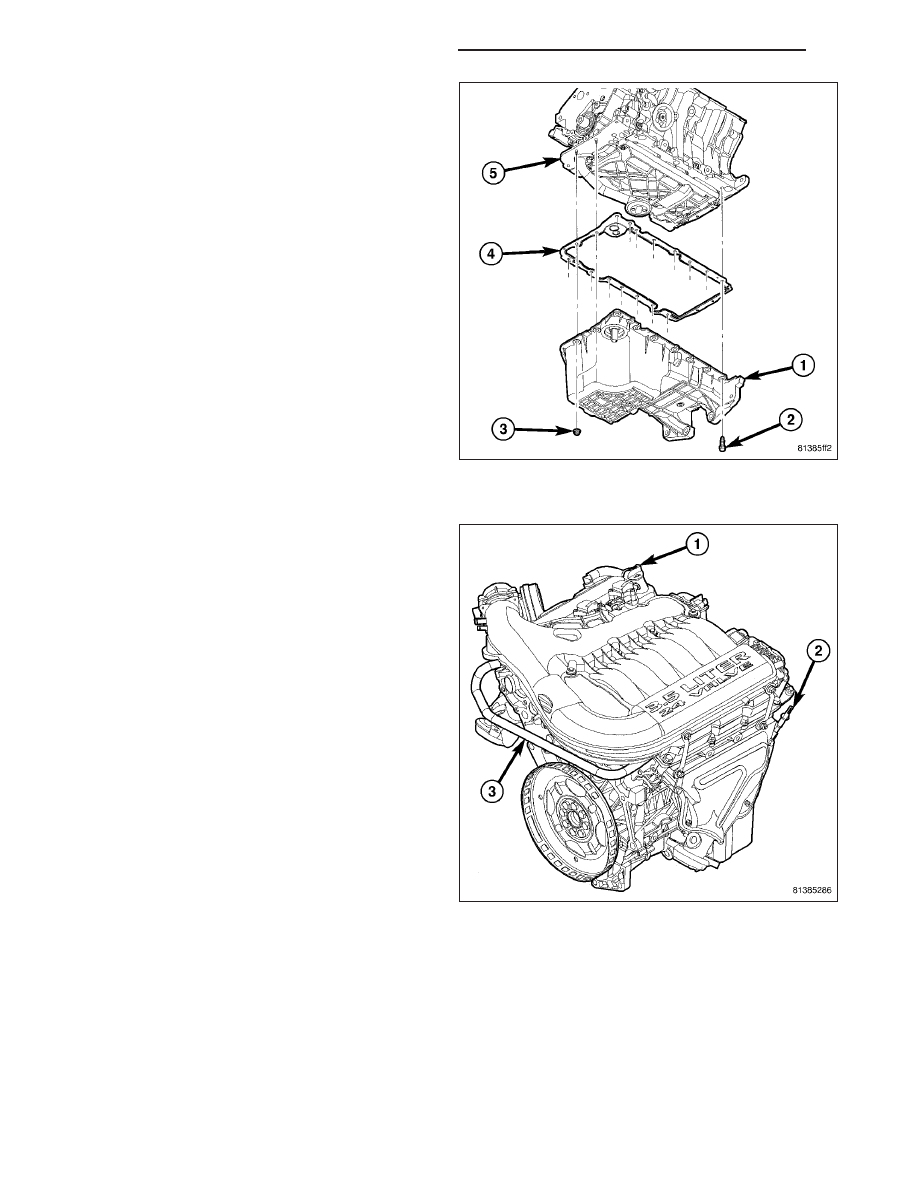

16. Remove the oil pan (1).

NOTE: A small amount of oil will remain in the oil
pan. Use care when removing the oil pan from the
engine.

17. Clean all mating surfaces.

AWD

1. Disconnect the negative battery cable.

2. Drain the cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

3. Remove the oil level indicator tube (2) fastener at

the right exhaust manifold.

9 - 2240

ENGINE - 3.5L - SERVICE INFORMATION

LX

4. Raise and support the vehicle.

5. Remove the splash shield.

6. Drain engine oil and remove the oil filter.

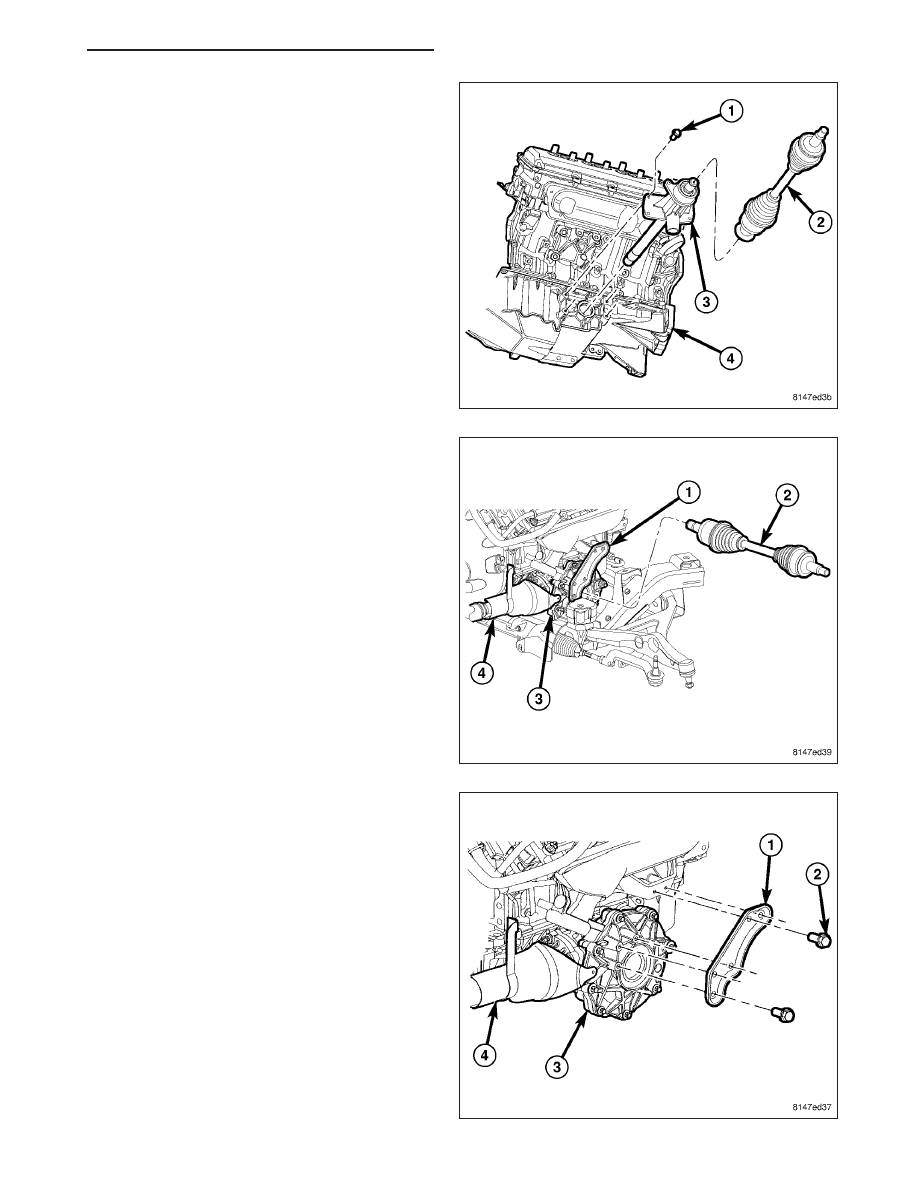

7. Remove the left axle shaft (2).

8. Disconnect the power steering hoses from the

power steering rack.

9. Remove the left front axle intermediate shaft sup-

port bracket and housing (3).

10. Remove the front drive shaft heat shield (4).

11. Paint mark and remove the front drive shaft.

12. Remove the right catalytic converter.

13. Separate the power steering hose from cradle

hold down and position the hose aside.

14. Remove the lower engine mount to cradle fasten-

ers.

15. Remove the front sway bar.

16. Raise and support the engine with a jack stand.

17. Remove the front axle housing support bracket

(1).

18. Remove the front axle housing (3) fasteners,

rotate the housing position and remove the axle
housing (3).

19. Lower the engine and remove the jack stand.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2241

20. Remove the oil cooler hoses from the oil cooler

and remove the oil cooler (if equipped) (Refer to 9
- ENGINE/LUBRICATION/OIL COOLER & LINES
- REMOVAL).

21. Separate the oil level indicator tube from the oil

pan.

22. Remove the flex plate cover (1).

23. Remove the oil pan (1).

9 - 2242

ENGINE - 3.5L - SERVICE INFORMATION

LX

INSTALLATION

RWD

1. Clean oil pan and all gasket surfaces.

2. Apply a 1/8 inch bead of Mopar

T

Engine RTV GEN

II at the parting line of the oil pump housing and
the rear seal retainer.

3. Install oil pan gasket to the engine block.

4. Install the oil pan while aligning the oil level indica-

tor tube and attach fasteners finger tight.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2243
