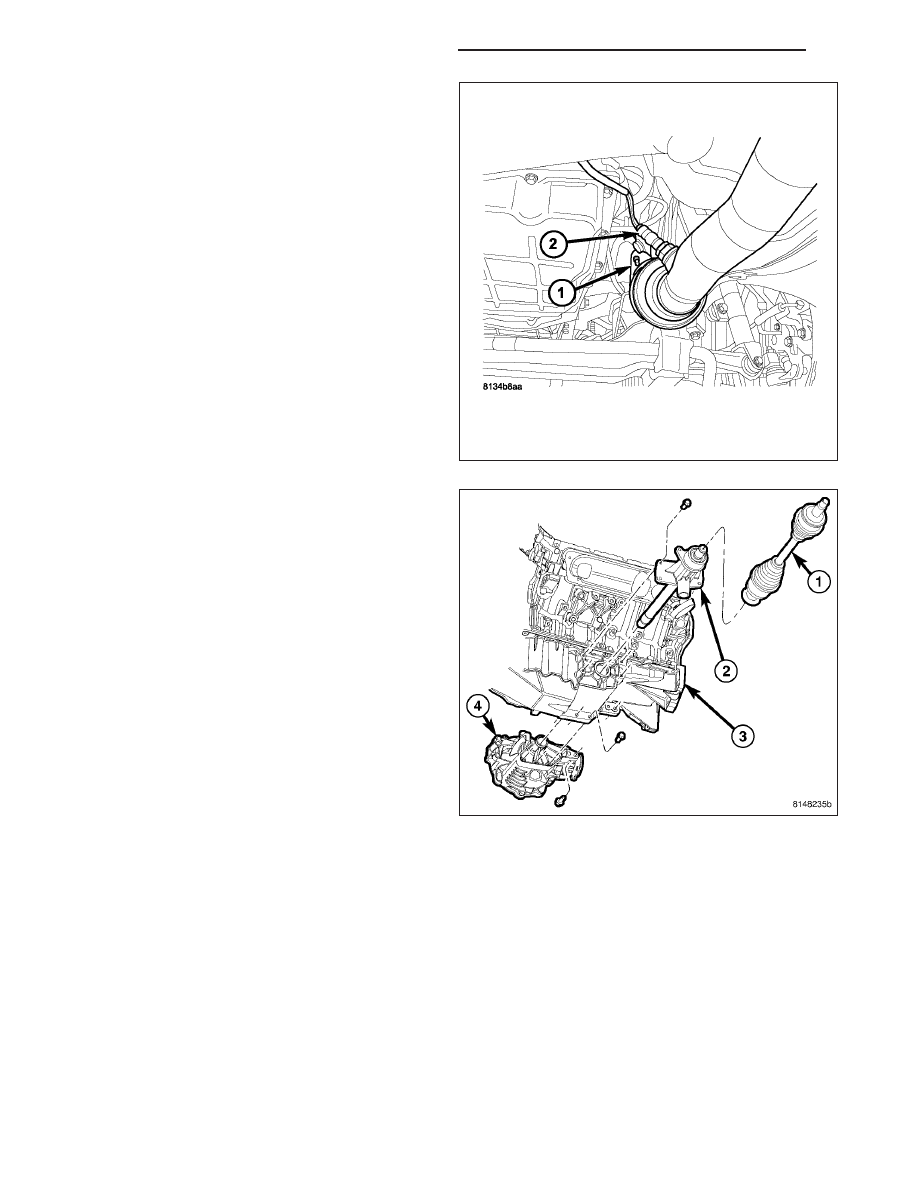

19. Connect the right exhaust pipe to the exhaust

manifold (1) and connect the oxygen sensor (2).

20. Install the front drive axle housing and front axle

shafts (if equipped with AWD).

9 - 2120

ENGINE - 3.5L - SERVICE INFORMATION

LX

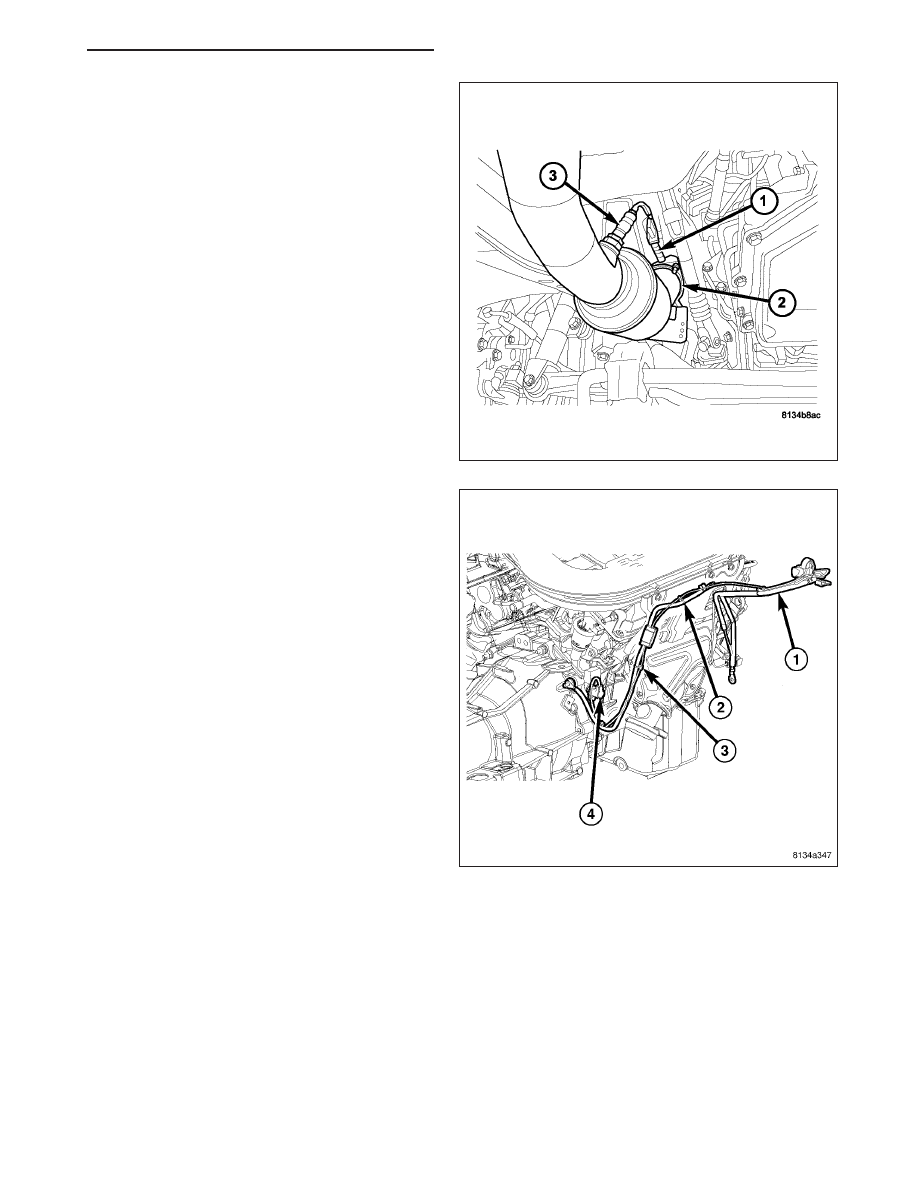

21. Connect the left exhaust pipe to the exhaust man-

ifold (2) and connect the oxygen sensor (3)

22. Install the crankshaft position sensor (Refer to 14

-

FUEL

SYSTEM/FUEL

INJECTION/CRANK-

SHAFT POSITION SENSOR - INSTALLATION).

23. Connect the engine block heater (4) (if equipped).

24. Connect the ground strap (3) at the right transmis-

sion housing.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2121

25. Tighten the transmission line bracket at the A/C

compressor.

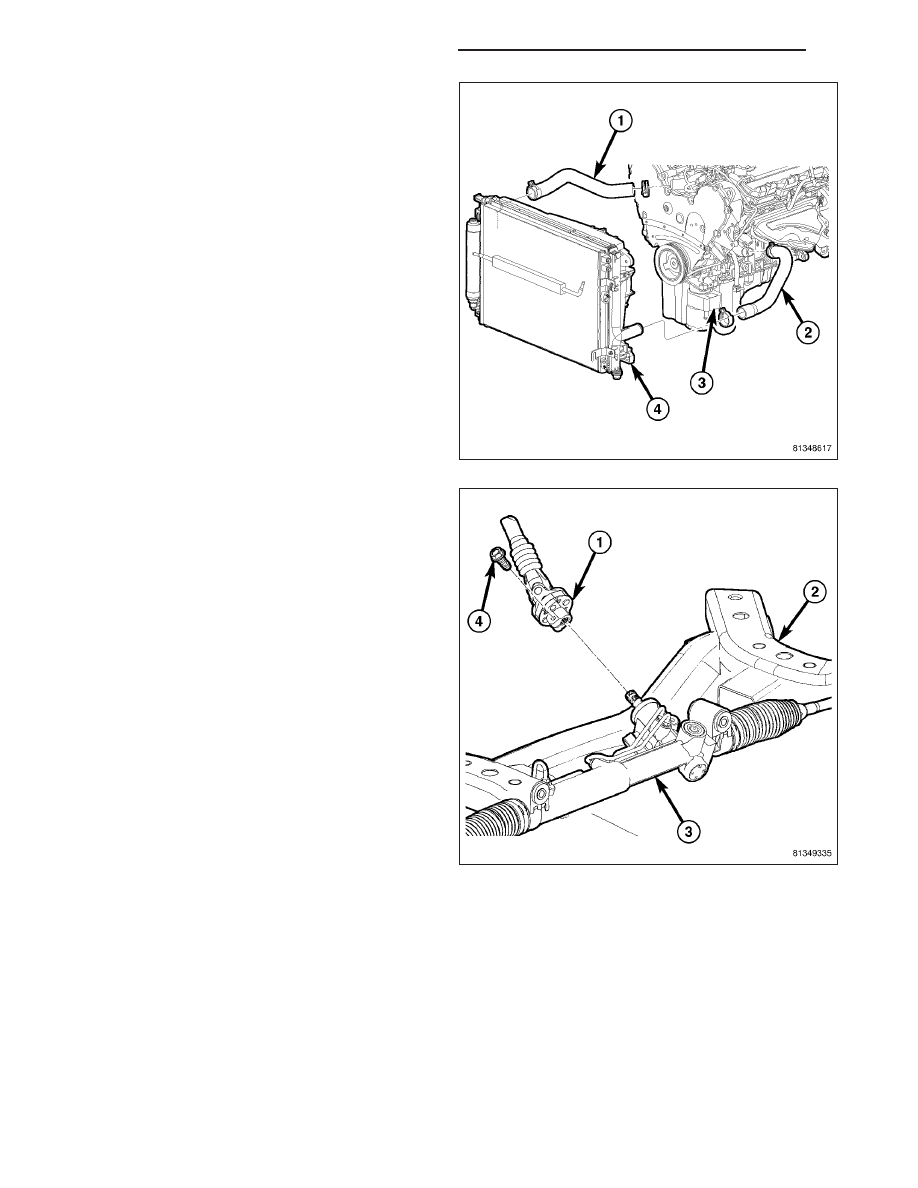

26. Connect the oil cooler hose at the cooler (3) and

secure the cooler hose retainer at the transmis-
sion.

27. Connect the lower radiator hose (2).

28. Install the starter and spacer plate (Refer to 8 -

ELECTRICAL/STARTING/STARTER

MOTOR

-

INSTALLATION).

29. Align and connect the steering column coupler (1)

to the steering gear (3).

30. Connect

the

generator

electrical

connectors

(Refer to 8 - ELECTRICAL/CHARGING/GENERA-
TOR - INSTALLATION).

31. Install new oil filter.

32. Install the lower engine close out panel.

33. Lower the vehicle.

34. Fill the cooling system to the proper level using

the appropriate coolant (Refer to 7 - COOLING/
ENGINE/COOLANT

-

STANDARD

PROCE-

DURE).

35. Fill engine crankcase with proper oil to correct

level (Refer to LUBRICATION & MAINTENANCE/
FLUID TYPES - SPECIFICATIONS).

36. Evacuate and recharge air conditioning.

37. Install the windshield wiper cowl assembly.

38. Install the hood.

39. Connect the negative battery cable.

40. Start engine and run until operating temperature

is reached and radiator fans cycle.

41. Check all fluid levels and properly fill.

9 - 2122

ENGINE - 3.5L - SERVICE INFORMATION

LX

SPECIFICATIONS

3.5L ENGINE

DESCRIPTION

SPECIFICATION

Type

60° SOHC V-6 24-Valve

Displacement

3.5L

Firing Order

1-2-3-4-5-6

Compression Ratio

10:1

Lead Cylinder

#1 Right Bank

Metric

Standard

Displacement

3.5L Liters

214 cu. in.

Bore

96.0 mm

3.780 in.

Stroke

81.0 mm

3.189 in.

CYLINDER BLOCK

DESCRIPTION

SPECIFICATIONS

Metric

Standard

Cylinder Bore Diameter

96.0 mm ± 0.0076

3.780 in. ± 0.0003 in.

Out-of-Round (Max.)

0.076 mm

0.003 in.

Taper (Max.)

0.051 mm

0.002 in.

PISTONS

DESCRIPTION

SPECIFICATIONS

Metric

Standard

Material Type

Aluminum (Full Floating Pins)

Piston Diameter

95.98 mm ± 0.019 mm

3.7788 in. ± 0.0008 in.

Clearance at Size Location

-0.007 to +0.047 mm

-0.003 to +0.0018 in.

Piston Weight - A

438-443 grams

15.45-15.62 oz.

Piston Weight - B

433-438 grams

15.27-15.45 oz.

Piston Ring Groove Diameter #1

87.4-87.6 mm

3.441-3.449 in.

Piston Ring Groove Diameter #2

86.3-86.5 mm

3.397-3.4055 in.

Piston Ring Groove Diameter #3

85.8-86.0 mm

3.378-3.385 in.

PISTON PINS

DESCRIPTION

SPECIFICATIONS

Metric

Standard

Type

Full Floating

Clearance in Piston

0.005-0.015 mm

0.002-0.0006 in.

Clearance in Rod

0.007-0.018 mm

0.0003-0.007 in.

Diameter

23.997-24.000 mm

0.9448-0.9449 in.
