3.

EXHAUST DIFFERENTIAL SENSOR CIRCUIT HIGH RESISTANCE

Turn the ignition off.

Disconnect the Exhaust Differential Pressure Sensor harness connector.

Disconnect the ECM harness connectors.

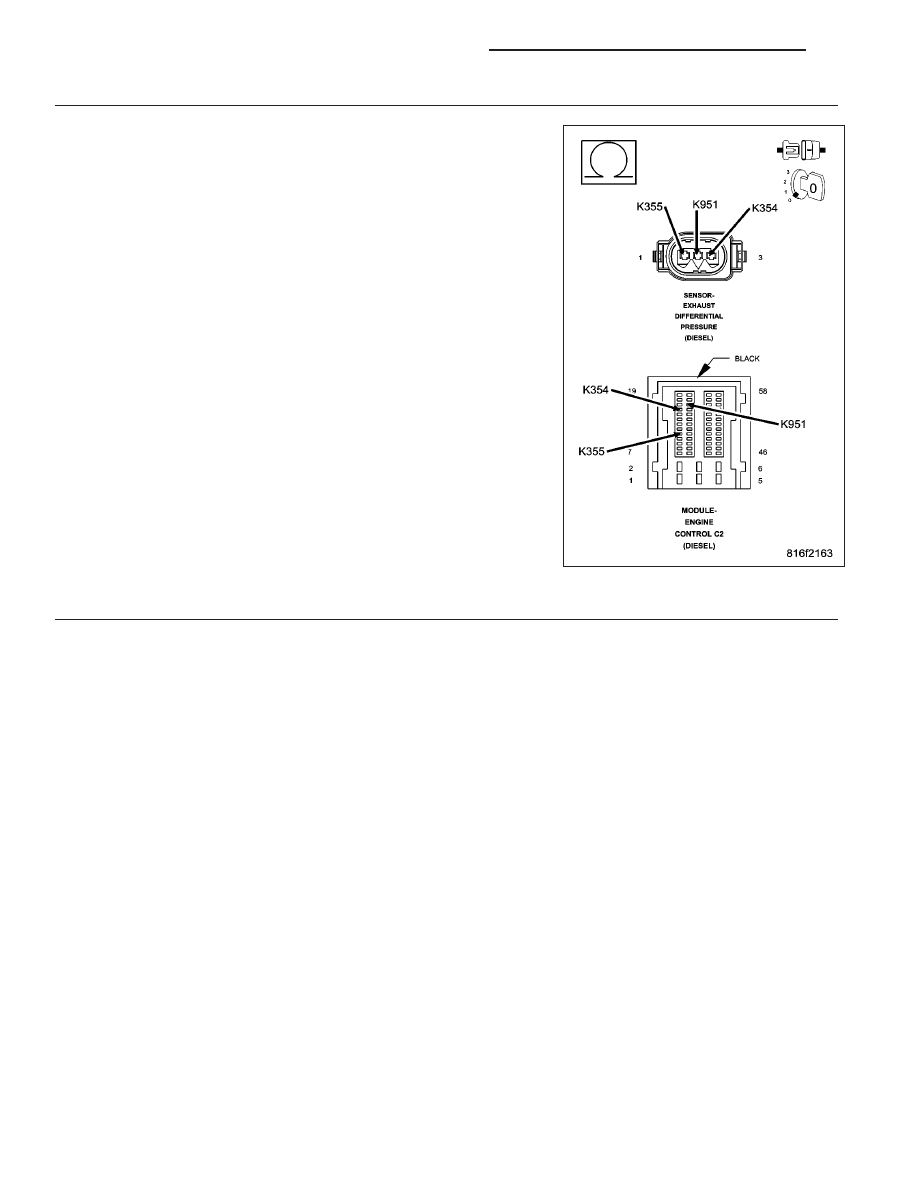

Measure the resistance of each Exhaust Differential Pressure Sensor
circuit between the Exhaust Differential Pressure Sensor harness con-
nector and the ECM harness connector.

Is the resistance below 10.0 ohms for each circuit?

Yes

>> Go To 4

No

>> Repair the circuit(s) that measured above 10.0 ohms for

high resistance. (Refer to 9 - ENGINE - DIAGNOSIS AND
TESTING)

4.

EXHAUST DIFFERENTIAL PRESSURE SENSOR

Turn the ignition off.

Replace the Exhaust Differential Pressure Sensor.

Turn the ignition on.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Test drive the vehicle

With the scan tool, Read DTCs in the Engine Control Module (ECM).

Is the status Active for this DTC?

Yes

>> Replace the Diesel Particulate Filter.

No

>> Test Complete.

9 - 1628

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

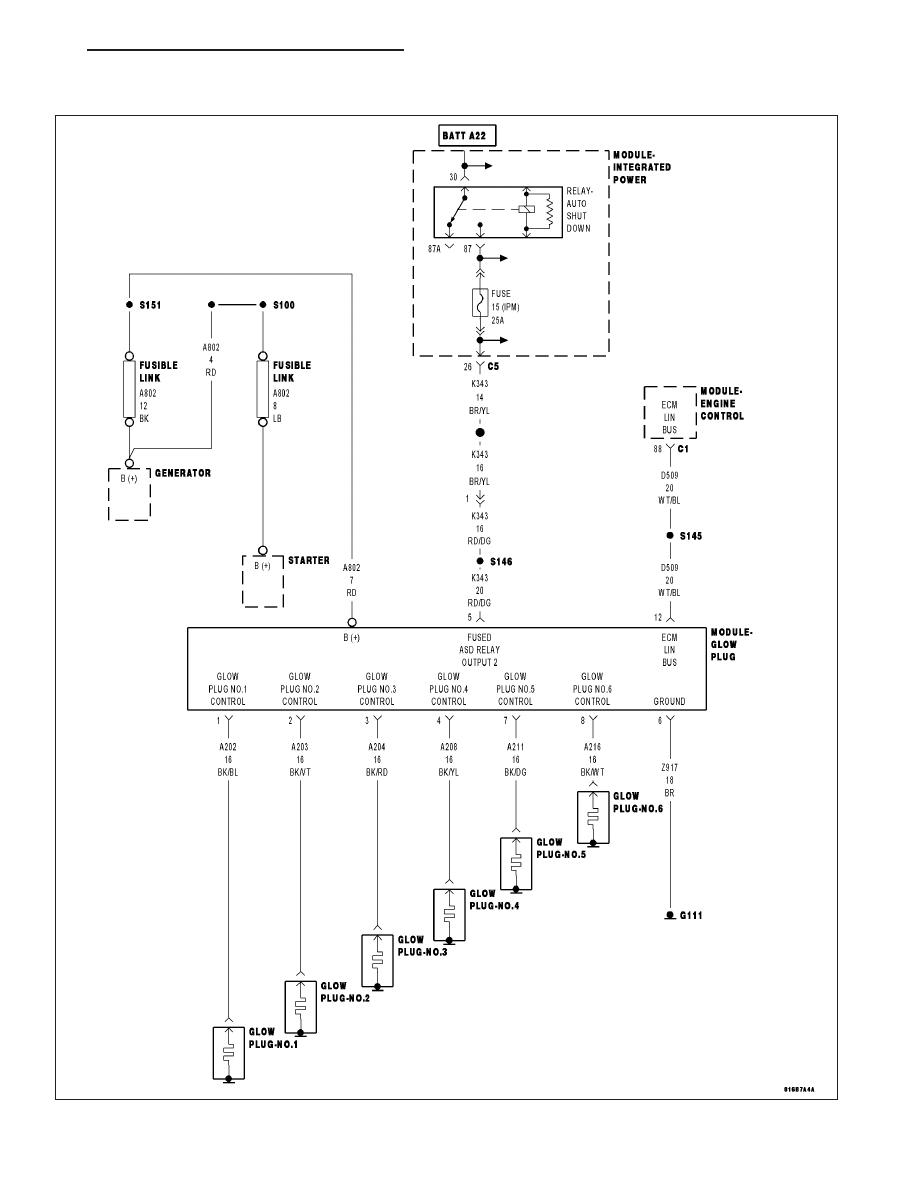

P1648-GLOW PLUG MODULE INTERNAL

For a complete wiring diagram Refer to Section 8W

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1629

•

When Monitored:
With the ignition on.

•

Set Condition:
The Glow Plug Control Module reports an internal fault to the ECM.

Possible Causes

INTERMITTENT DTC

GLOW PLUG MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs.

Monitor the scan tool for at least two minutes.

Cycle the ignition key off and on several times, leaving the ignition on for at least 10 seconds at a time.

Start the engine.

Allow the engine to reach normal operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

GLOW PLUG MODULE

Using the wiring diagram/schematic as a guide, inspect the Glow Plug Module wiring and connectors.

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Glow Plug Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9 - 1630

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

P1649-GLOW PLUG MODULE POWER SUPPLY CIRCUIT

For a complete wiring diagram Refer to Section 8W

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1631
