P0276-FUEL INJECTOR 6 CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W

9 - 1332

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

•

When Monitored:
With the engine running.

•

Set Condition:
The ECM detects a short to ground on the Fuel Injector 6 circuit.

Possible Causes

INTERMITTENT DTC

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT SHORTED TO GROUND

(K658) FUEL INJECTOR NO. 6 LOW-SIDE CONTROL CIRCUIT SHORTED TO GROUND

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT SHORTED TO (K658) FUEL INJECTOR NO. 6
LOW-SIDE CONTROL CIRCUIT

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

(K658) FUEL INJECTOR NO. 6 LOW-SIDE CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

FUEL INJECTOR NO. 6

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: This DTC can set as a result of a fault in any of the injector circuits. Be sure to check all injector
circuits before replacing an injector and all injectors before replacing a module.
Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Attempt to start the engine and test drive the vehicle.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Fuel Injector No. 6 connector.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K58) Fuel Injector No.
6 High-Side Control circuit in the Fuel Injector No. 6 connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 3

No

>> Repair the (K58) Fuel Injector No. 6 High-Side Control cir-

cuit for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1333

3.

(K658) FUEL INJECTOR NO. 6 LOW-SIDE CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K658) Fuel Injector
No. 6 Low-Side Control circuit in the Fuel Injector No. 6 connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 4

No

>> Repair the (K658) Fuel Injector No. 6 Low-Side Control cir-

cuit for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT SHORTED TO (K658) FUEL INJECTOR NO.
6 LOW-SIDE CONTROL CIRCUIT

Measure the resistance between the (K58) Fuel Injector No. 6 High-
Side Control circuit and the (K658) Fuel Injector No. 6 Low-Side Control
circuit in the Fuel Injector No. 6 connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 5

No

>> Repair the (K58) Fuel Injector No. 6 High-Side Control cir-

cuit for a short to the (K658) Fuel Injector No. 6 Low-Side
Control circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1334

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

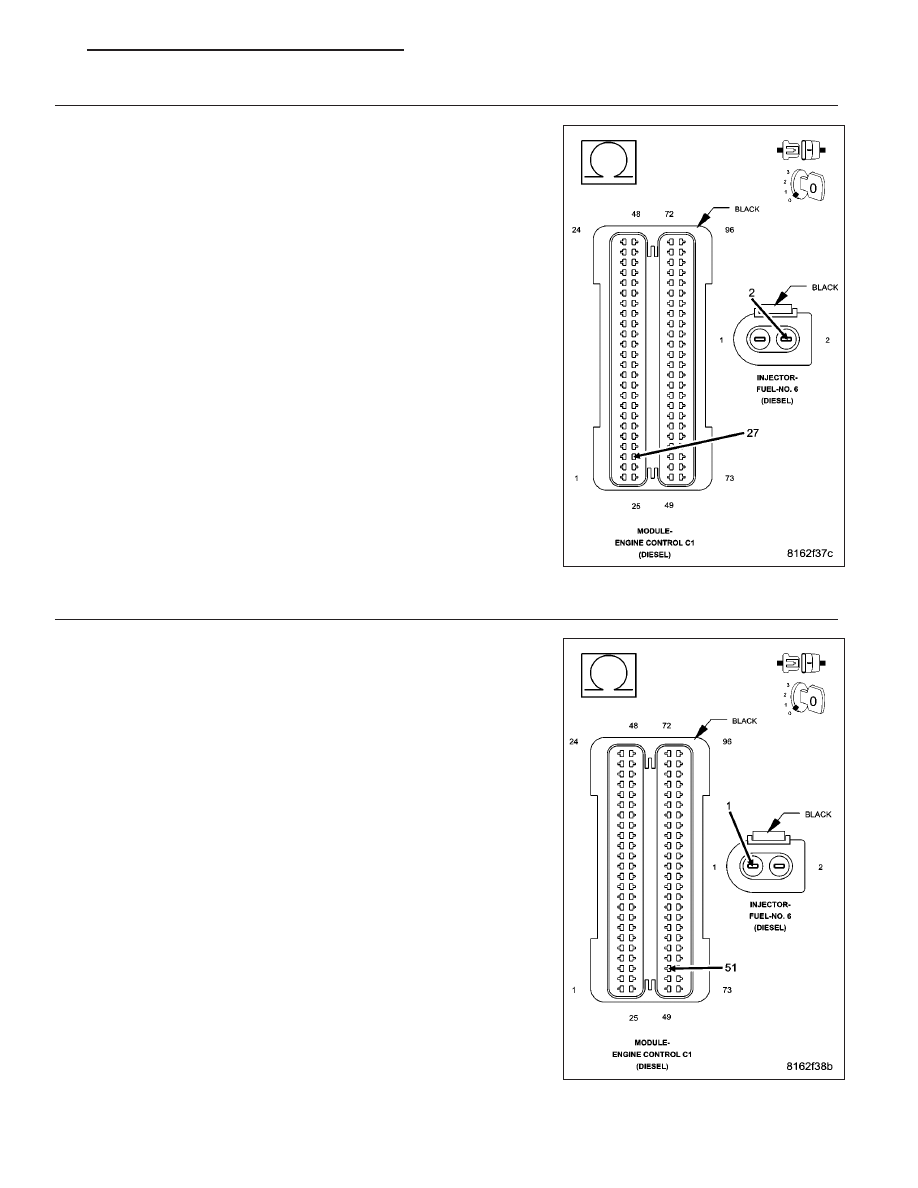

5.

(K58) FUEL INJECTOR NO. 6 HIGH-SIDE CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K58) Fuel Injector No. 6 High-Side Con-
trol circuit between the Fuel Injector No. 6 connector and the Engine
Control Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 6

No

>> Repair the (K58) Fuel Injector No. 6 High-Side Control cir-

cuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

6.

(K658) FUEL INJECTOR NO. 6 LOW-SIDE CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K658) Fuel Injector No. 6 Low-Side Con-
trol circuit between the Fuel Injector No. 6 connector and the Engine
Control Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 7

No

>> Repair the (K658) Fuel Injector No. 6 Low-Side Control cir-

cuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)
