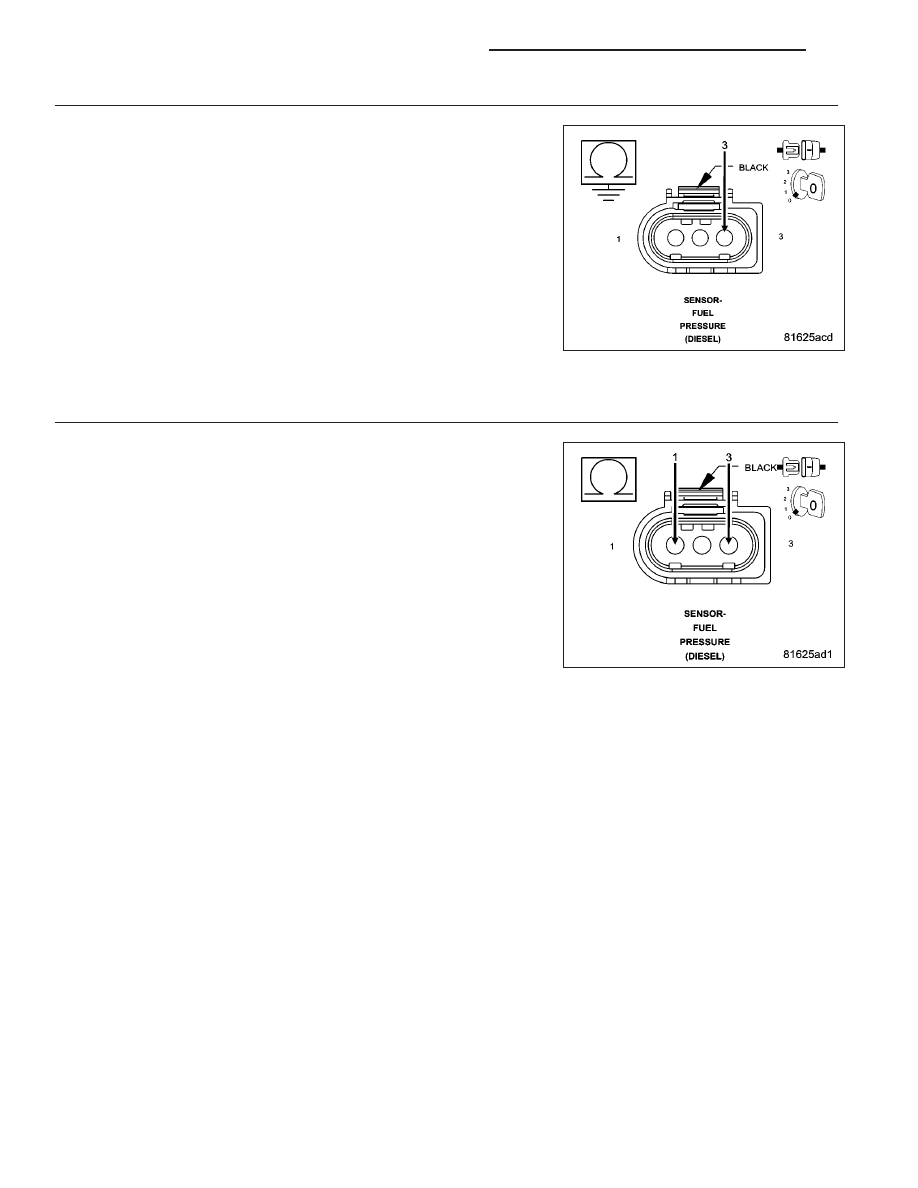

3.

(K350) FUEL PRESSURE SENSOR 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K350) Fuel Pressure
Sensor 5 Volt Supply circuit in the Fuel Pressure Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 4

No

>> Repair the (K350) Fuel Pressure Sensor 5 Volt Supply cir-

cuit for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(K350) FUEL PRESSURE SENSOR 5 VOLT SUPPLY CIRCUIT SHORTED TO (K359) FUEL PRESSURE
SENSOR GROUND CIRCUIT

Measure the resistance between the (K350) Fuel Pressure Sensor 5
Volt Supply circuit and the (K359) Fuel Pressure Sensor Ground circuit
in the Fuel Pressure Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 5

No

>> Repair the (K350) Fuel Pressure Sensor 5 Volt Supply cir-

cuit for a short to the (K359) Fuel Pressure Sensor Ground
circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1204

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

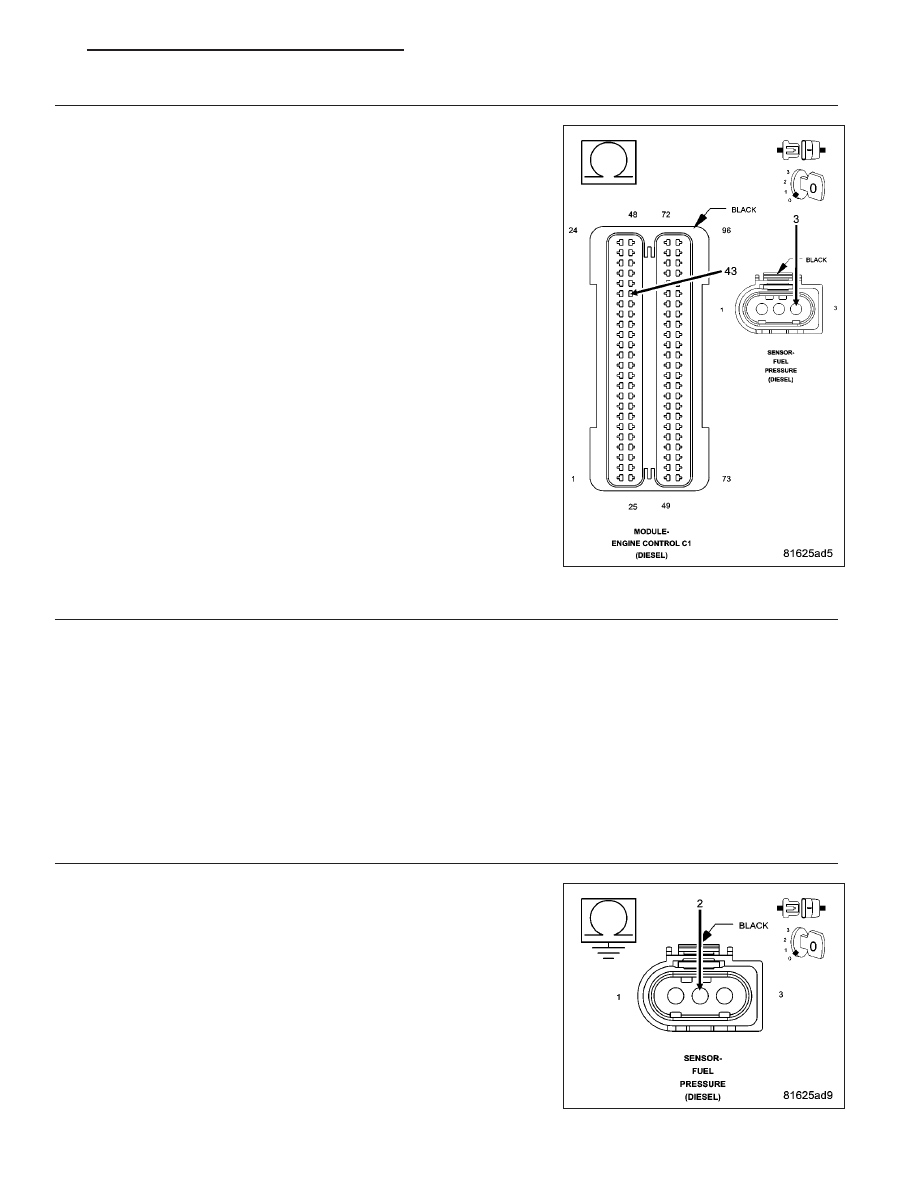

5.

(K350) FUEL PRESSURE SENSOR 5 VOLT SUPPLY CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K350) Fuel Pressure Sensor 5 Volt Sup-
ply circuit between the Fuel Pressure Sensor connector and the Engine
Control Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 10

No

>> Repair the (K350) Fuel Pressure Sensor 5 Volt Supply cir-

cuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

6.

FUEL PRESSURE SENSOR

Turn the ignition on.

With the scan tool, Clear DTCs.

With the scan tool, select View DTCs.

NOTE: The scan tool should display a Fuel Pressure Sensor high voltage or open DTC with the Fuel Pres-
sure Sensor connector disconnected.

Does the scan tool display the DTC(s) as described above?

Yes

>> Replace the Fuel Pressure Sensor in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 7

7.

(K181) FUEL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K181) Fuel Pressure
Sensor Signal circuit in the Fuel Pressure Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 8

No

>> Repair the (K181) Fuel Pressure Sensor Signal circuit for a

short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1205

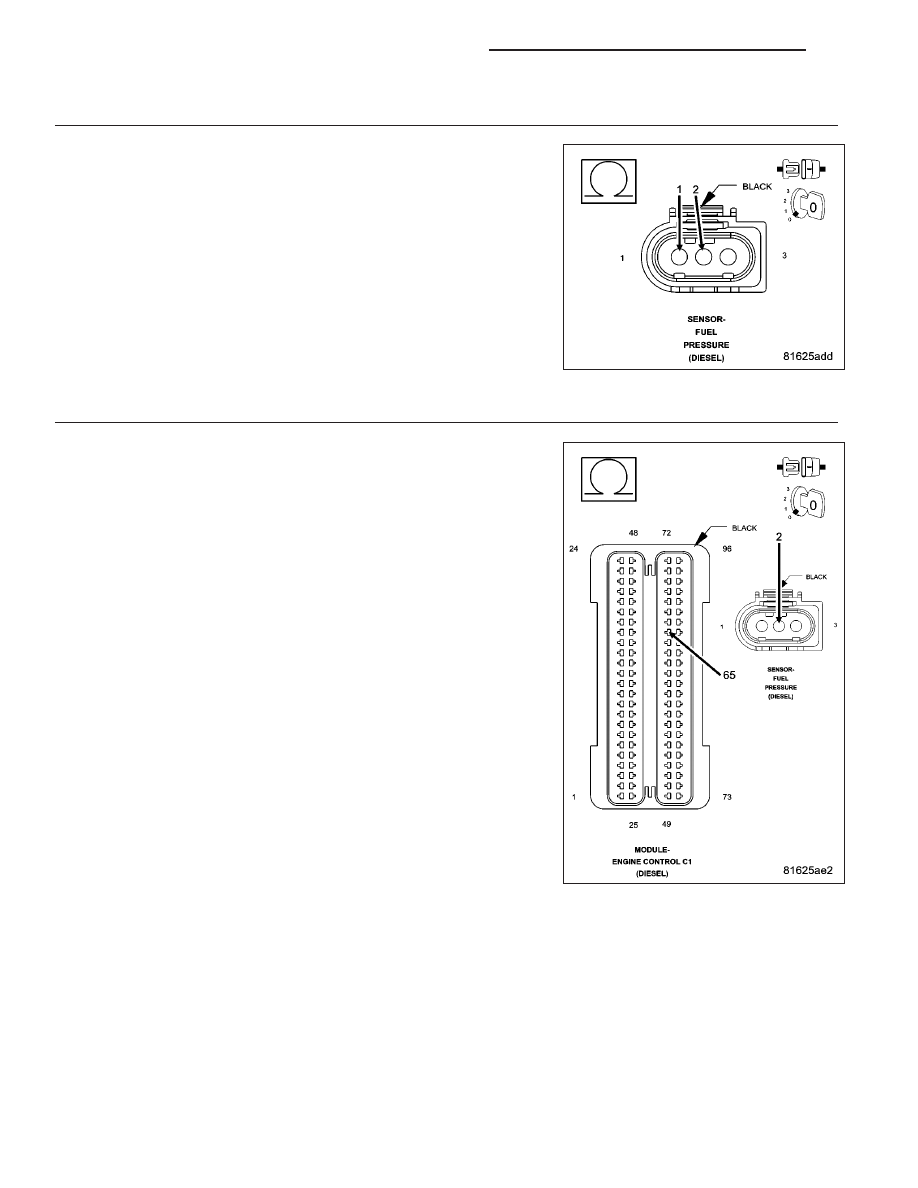

8.

(K181) FUEL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO (K359) FUEL PRESSURE SENSOR
GROUND CIRCUIT

Measure the resistance between the (K181) Fuel Pressure Sensor Sig-
nal circuit and the (K359) Fuel Pressure Sensor Ground circuit in the
Fuel Pressure Sensor connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 9

No

>> Repair the (K181) Fuel Pressure Sensor Signal circuit for a

short to the (K359) Fuel Pressure Sensor Ground circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9.

(K181) FUEL PRESSURE SENSOR SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K181) Fuel Pressure Sensor Signal cir-
cuit between the Fuel Pressure Sensor connector and the Engine Con-
trol Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 10

No

>> Repair the (K181) Fuel Pressure Sensor Signal circuit for

an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1206

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

10.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Fuel Pressure Sen-
sor and the Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)
