Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 127





3. Press pinion tail bearing cup into housing using

Tools C-4171 (1) and D-146 (2).

4. Press new pinion head bearing (2) onto pinion

shaft using Tool C-3095-A (1).

3 - 240

REAR AXLE - 210RII

LX

5. Install washers (2) and new collapsible spacer (1)

to pinion shaft.

6. Install pinion shaft (1) into housing and support on

press table atop Tool 8255 (2). Ensure pinion
gear face is centered atop Tool 8255.

LX

REAR AXLE - 210RII

3 - 241

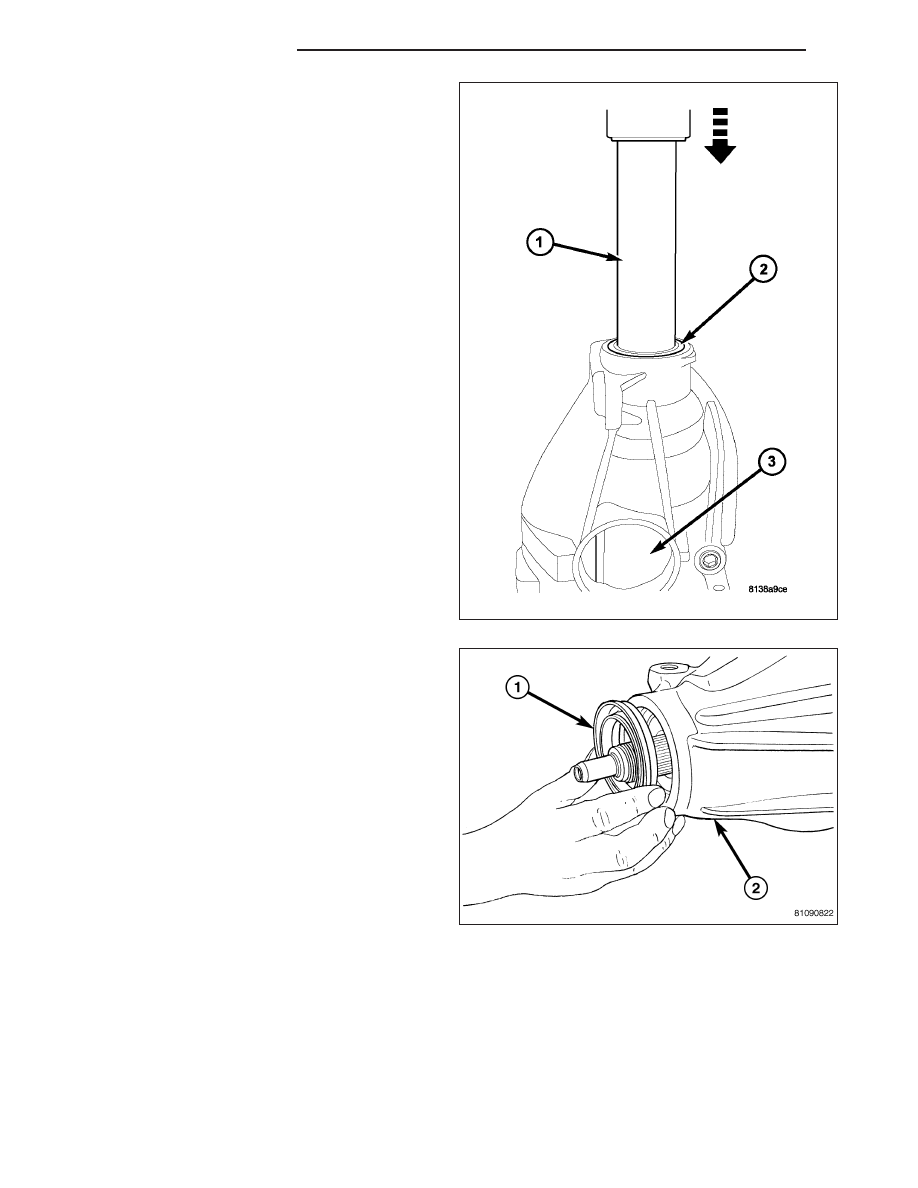

7. Using Tool C-3095-A (1), press on new pinion tail

bearing (2).

8. Install new pinion seal (1) into position.

3 - 242

REAR AXLE - 210RII

LX

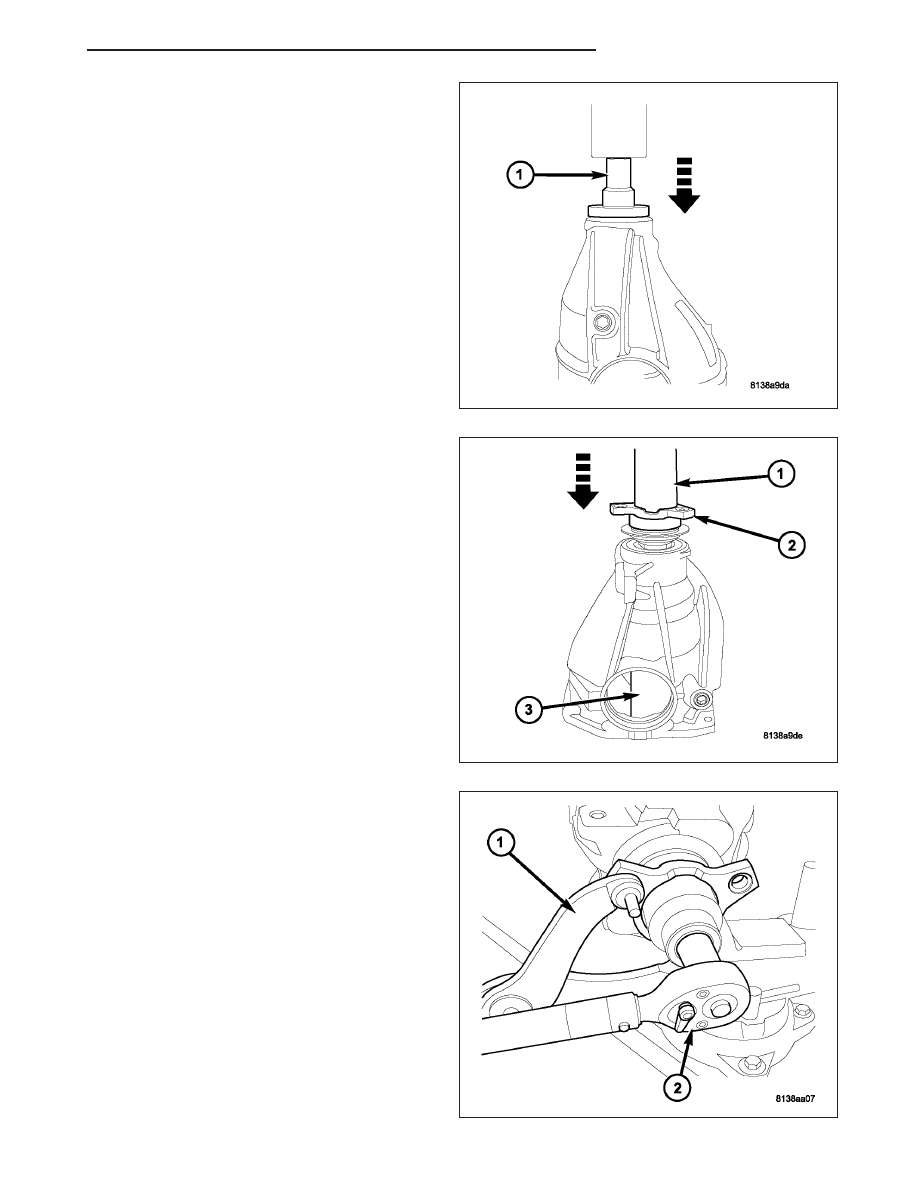

9. Press pinion seal into housing using Tool 9231A

(1).

10. Lightly lubricate pinion flange seal with axle lubri-

cant for flange installation.

11. Align index marks and press pinion flange (2) on

using Tool C-3095-A (1).

12. Install new pinion flange nut by hand.

13. Hold pinion flange with Tool C-3281 (1). Using a

deep 41 mm socket, tighten pinion flange nut to
an initial torque of 203 N·m (150 ft. lbs.).

LX

REAR AXLE - 210RII

3 - 243
