When Monitored:
Ignition run time is greater than 1 second. Battery voltage between 9 and 16 volts. Engine run time greater
than 3 seconds.

•

Set Condition:
The PCM doesn’t receive a Cluster message over the CAN C circuit. The circuit is continuously monitored.

Possible Causes

CAN C BUS FAILURE OPEN OR SHORTED CONDITION

CLUSTER/CCN

PCM

Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diagnostic
procedures and for further possible causes.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read PCM DTCs.

Is the DTC active at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 984

ENGINE ELECTRICAL DIAGNOSTICS

LX

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM)

LX

ENGINE ELECTRICAL DIAGNOSTICS

9 - 985

For a complete wiring diagramRefer to Section 8W.

•

When Monitored:
Ignition run time is greater than 1 second. Battery voltage between 9 and 16 volts. Engine run time greater
than 3 seconds.

•

Set Condition:
Bus messages not received from the Sentry Key Remote Entry Module (WCM) for approximately 2 to 5 sec-
onds.

Possible Causes

CAN C BUS FAILURE OPEN OR SHORTED CONDITION

SKREEM (WCW)

PCM

Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diagnostic
procedures and for further possible causes.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read PCM DTCs.

Is the DTC active at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 986

ENGINE ELECTRICAL DIAGNOSTICS

LX

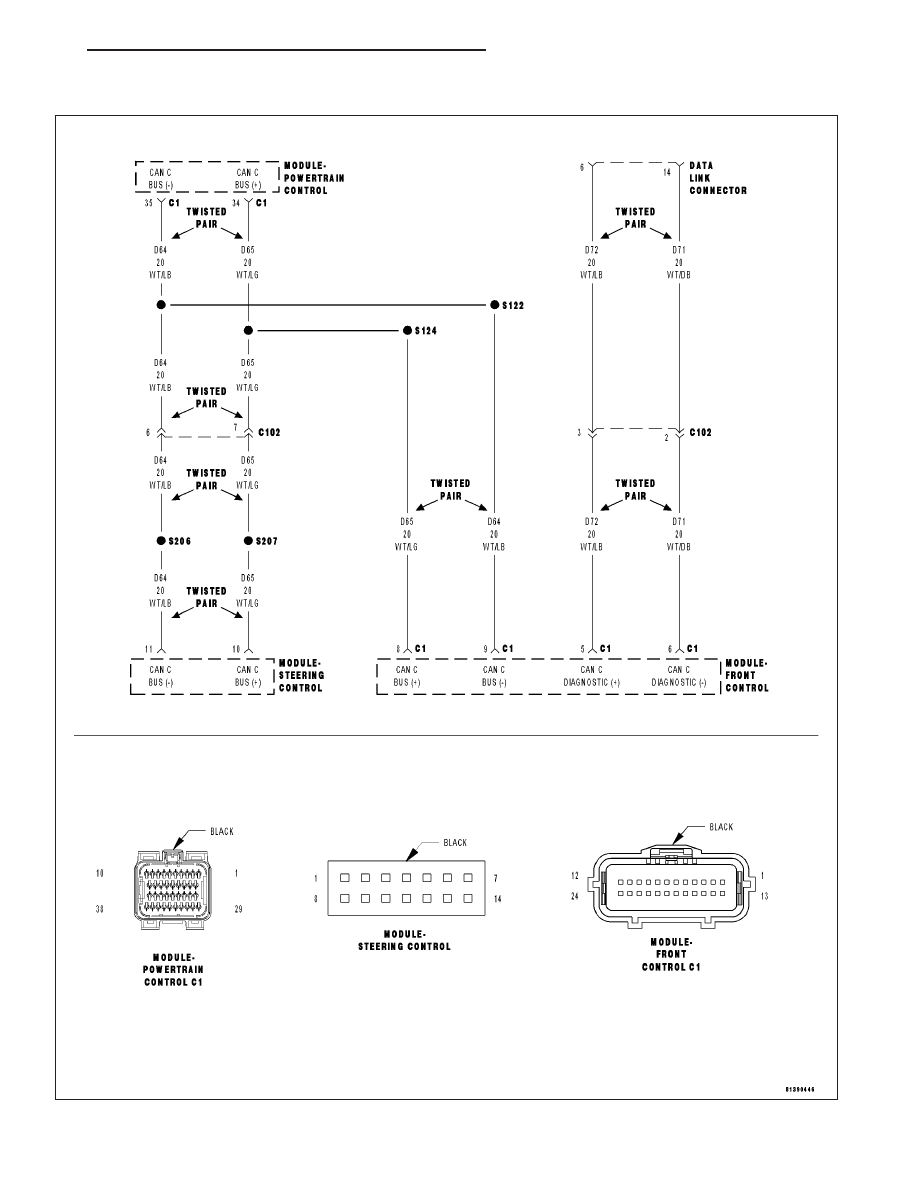

U110A-LOST COMMUNICATION WITH SCCM - CAN - C

For a complete wiring diagramRefer to Section 8W.

LX

ENGINE ELECTRICAL DIAGNOSTICS

9 - 987
