Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 124

9. Apply 4mm (0.157 in.) bead (2) of Mopar

T

Axle

RTV to axle housing cover (1) as shown.

10. Install cover (2) to axle housing. Install and torque

cover-to-housing bolts (1) to 30 N·m (22 ft. lbs.) +
90°.

3 - 228

REAR AXLE - 210RII

LX

11. Install axle seals (1) using Tool 9223 (2).

LX

REAR AXLE - 210RII

3 - 229

BEARING-DIFFERENTIAL CASE

REMOVAL

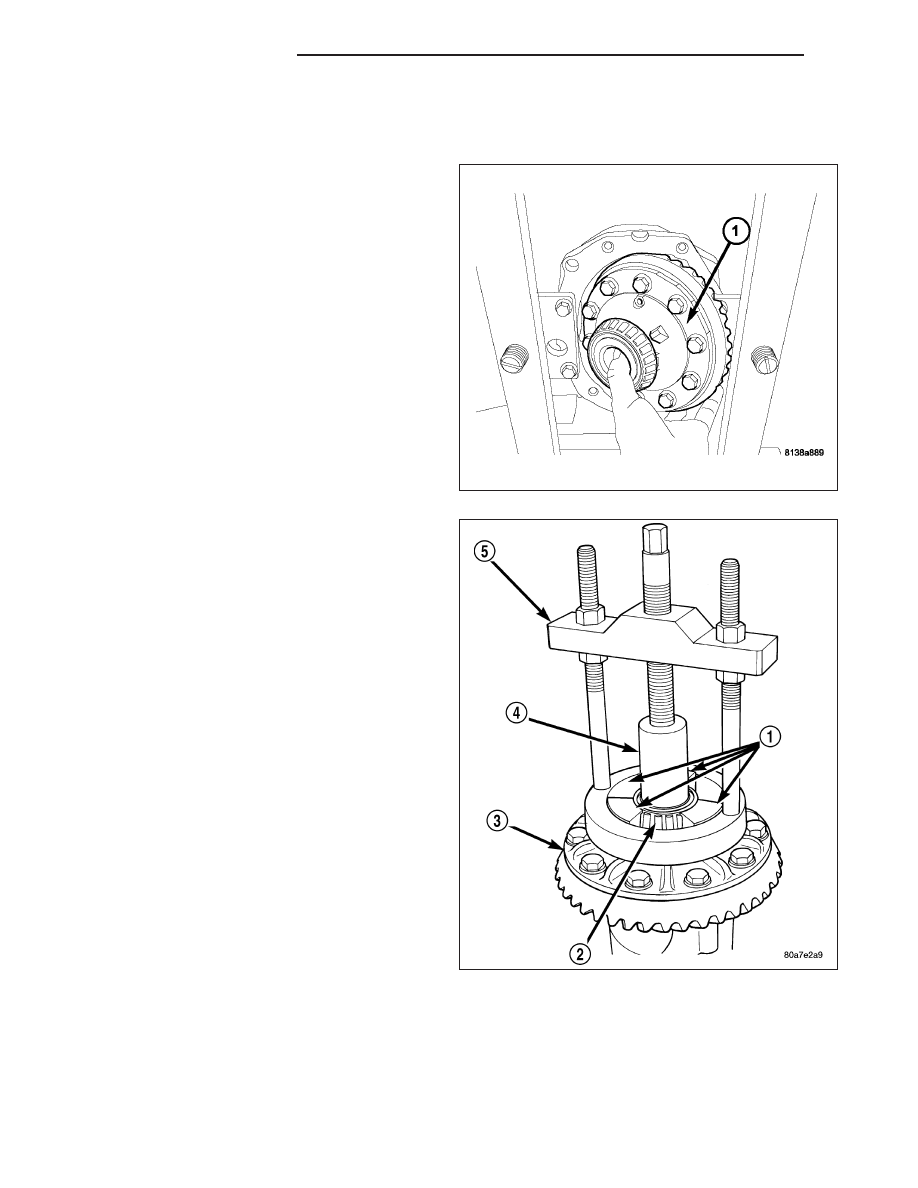

1. Remove differential assembly from axle. Refer to

Differential Removal.

2. Remove bearings (2) from the differential case (3)

with Puller/Press C-293-PA (5), Adapters C-293-37
(1) and Plug SP-3289 (4).

3 - 230

REAR AXLE - 210RII

LX

INSTALLATION

1. Using Tool 9523 and Handle C-4171, press differ-

ential side bearings onto differential case.

2. Install differential and reassemble axle assembly.

LX

REAR AXLE - 210RII

3 - 231
