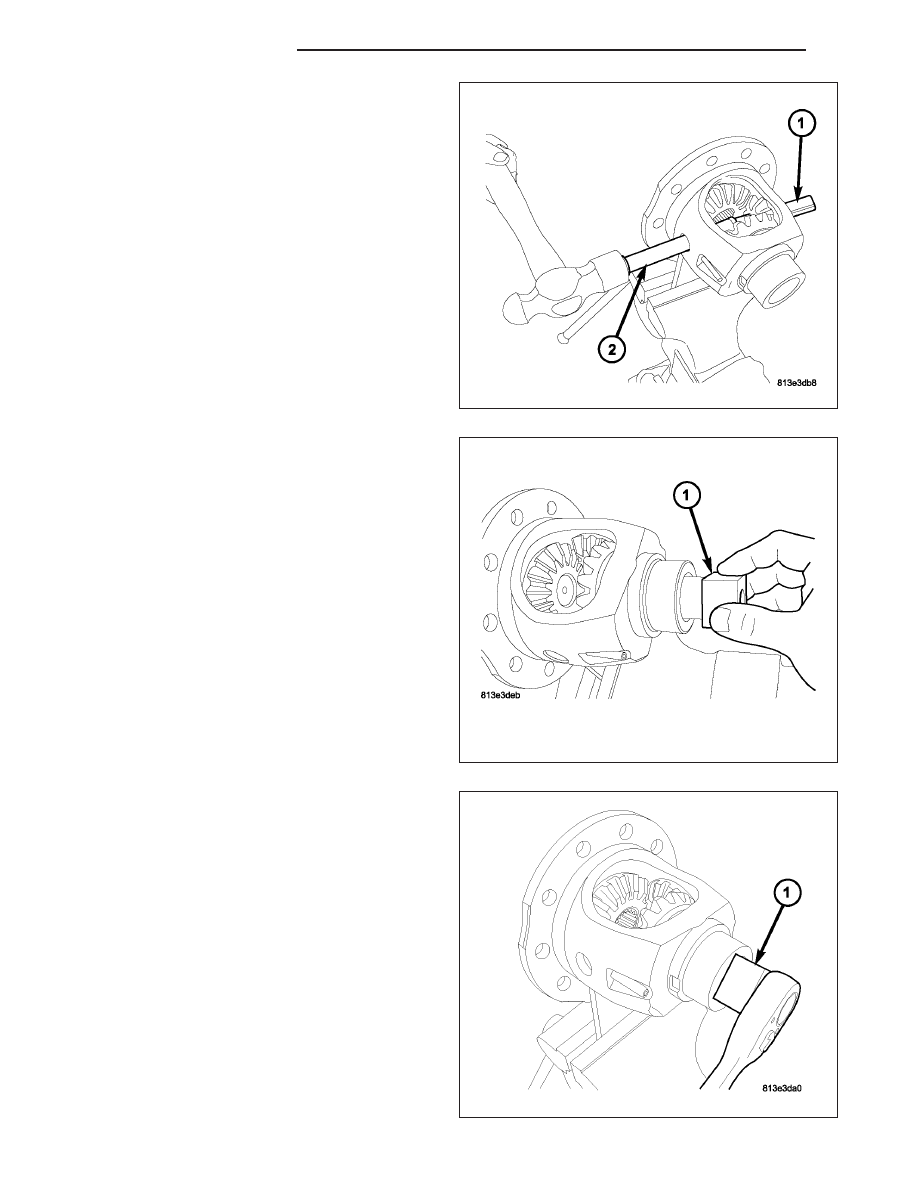

5. Using brass drift (2), drive out pinion shaft (1).

6. Install Tool 9631 (1) into differential side gear.

7. Rotate Tool 9631 (1) to gain access to and remove

pinion gears and thrust washers.

3 - 220

REAR AXLE - 210RII

LX

8. Remove differential side gears (4) and thrust wash-

ers (5).

ASSEMBLY

1. Lubricate all differential components with hypoid

gear lubricant.

2. Install differential side gears (2) and thrust washers

to Tools 9631 (1) as shown in illustration.

LX

REAR AXLE - 210RII

3 - 221

3. Install differential pinion gears (1) and thrust wash-

ers into position across from each other.

4. Rotate pinion gears into place using Tool 9631 and

line up gear centers with pinion shaft bore.

5. Using a brass hammer, drive pinion shaft (3) into

differential case (1), making sure to line up roll pin
bores.

6. Using suitable punch (2), drive new roll pin into

position.

3 - 222

REAR AXLE - 210RII

LX

7. Measure differential gear rotating torque as shown.

Differential gear rotating torque should be 5-30 N·m
(44-266 in. lbs.) Rotating torque is adjusted using
select side gear thrust washers. Refer to the follow-
ing chart.

Available Side Gear Thrust Washer Thicknesses

1.25 mm (0.049 in.)

1.30 mm (0.051 in.)

1.35 mm (0.053 in.)

1.40 mm (0.055 in.)

1.45 mm (0.057 in.)

1.50 mm (0.059 in.)

1.55 mm (0.061 in.)

1.60 mm (0.063 in.)

1.65 mm (0.065 in.)

8. Remove differential case from Tool 9630 (2).

LX

REAR AXLE - 210RII

3 - 223
