8. Stake pinion flange nut (1) as shown.

9. Install rear axle assembly. Refer to Rear Axle

Installation.

3 - 212

REAR AXLE - 210RII

LX

DIFFERENTIAL

REMOVAL

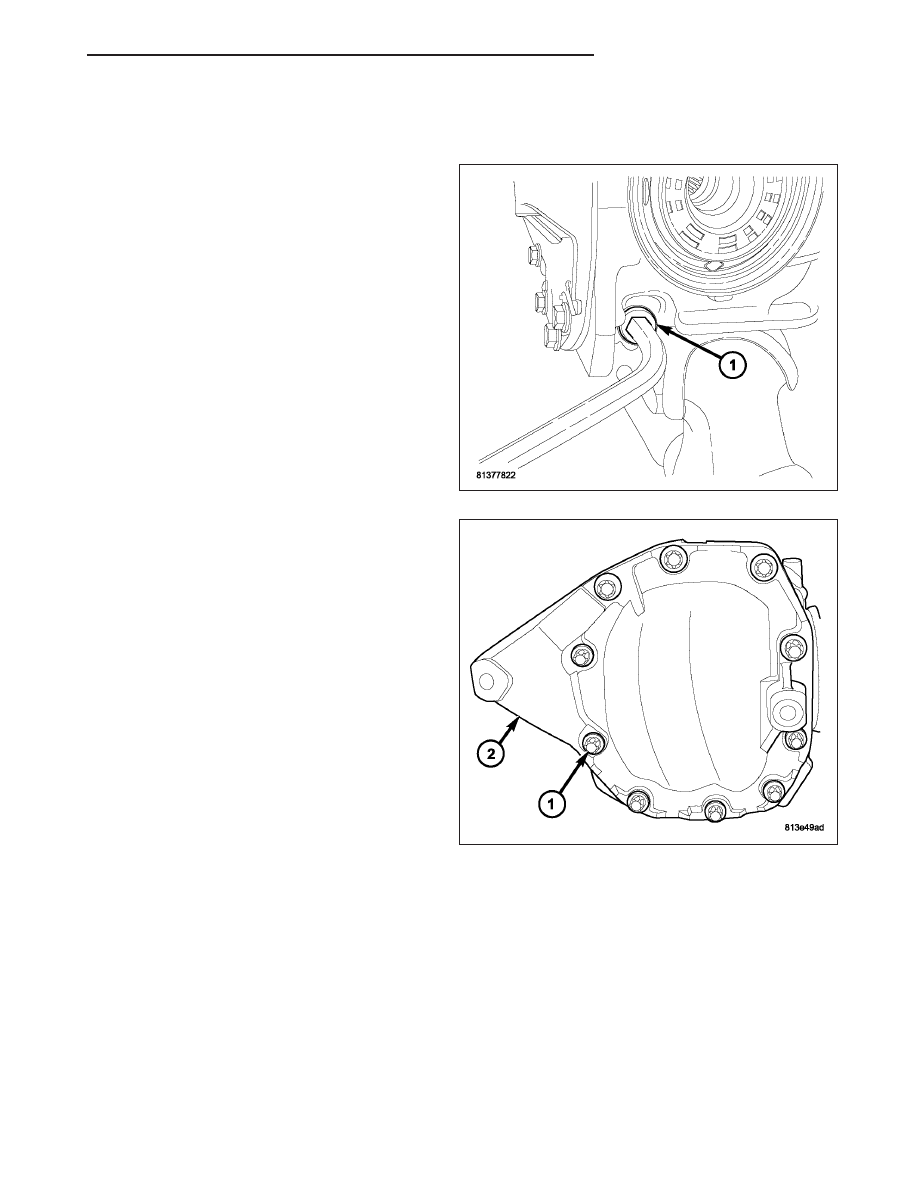

1. Remove drain plug (1) and drain fluid into container

suitable for reuse.

2. Install drain plug and torque to 50 N·m (37 ft. lbs.).

3. Remove twelve axle cover-to-housing bolts (1) and

remove cover (2) with a suitable screwdriver.

LX

REAR AXLE - 210RII

3 - 213

4. Install spreader adapters (1), Tool 9226, as shown.

Adapters contain two hole patterns and are labeled
accordingly.

5. Mount spreader Tool W-129-B (1) into bench vise.

Install axle assembly to spreader and secure with
nuts 9226-2.

6. Using suitable torque wrench (1), measure and

record rear axle assembly total turning torque.

3 - 214

REAR AXLE - 210RII

LX

7. Using suitable screwdriver (1), remove both axle

seals (2).

8. Set up dial indicator C-3339-A to measure housing

spread as shown.

9. Spread axle housing no more than 0.30 mm (0.012

in.).
