5.

(K141) O2 SENSOR 1/2 SIGNAL CIRCUIT

Remove the jump wire.

Ignition on, engine not running.

With the scan tool, monitor the 1/2 O2 Sensor voltage.

Is the voltage above 4.8 volts?

Yes

>> Go To 6

No

>> Check the (K141) O2 Sensor 1/2 Signal circuit for an open

or short to voltage. Inspect the O2 Sensor connector and
the PCM harness connector. If OK, replace and program
the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 720

ENGINE ELECTRICAL DIAGNOSTICS

LX

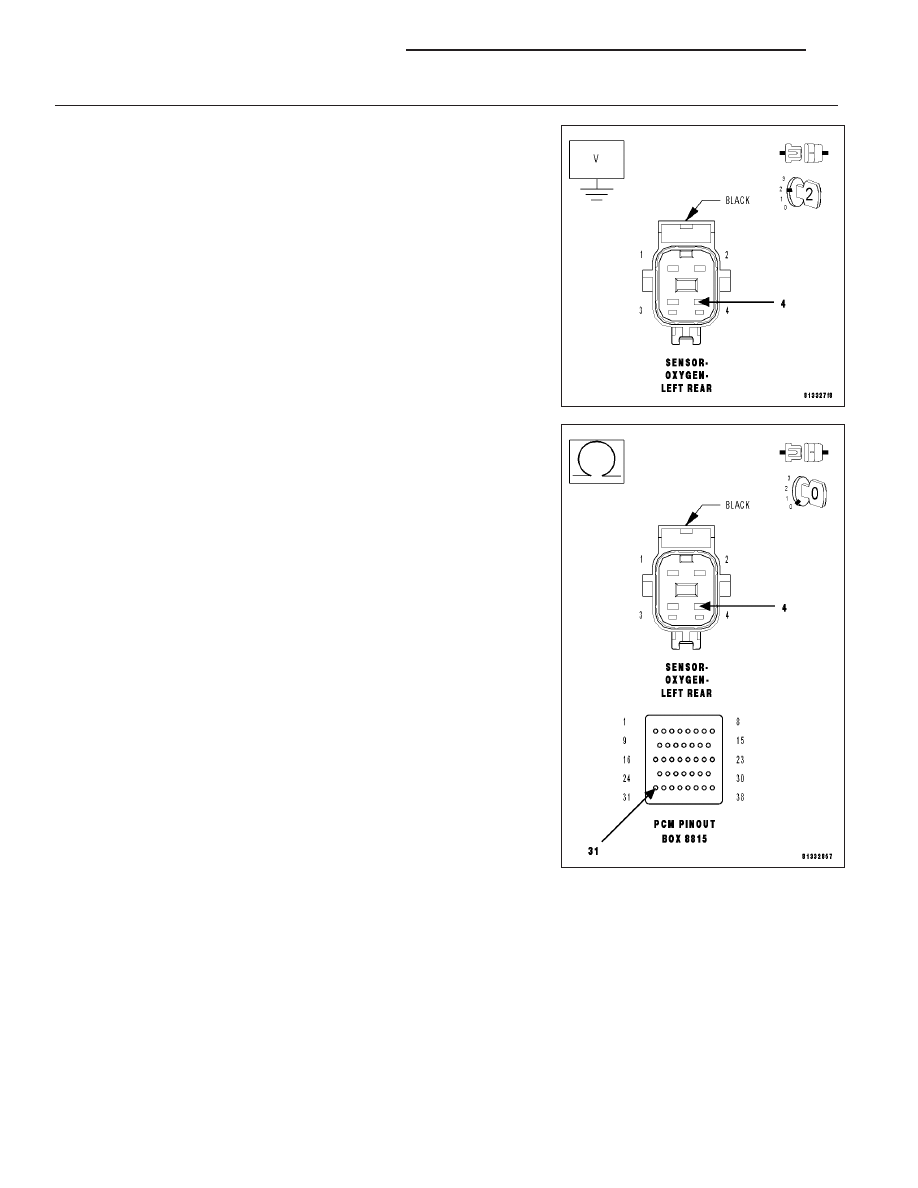

6.

(K299) O2 SENSOR 1/2 HEATER CONTROL CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the (K299) O2 Sensor 1/2
Heater Control circuit in the O2 Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the short to ground in the (K299) O2 Sensor 1/2

Heater Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 7

7.

(K904) O2 DOWNSTREAM RETURN CIRCUIT

Measure the voltage on the (K904) O2 Downstream Return circuit in
the O2 Sensor harness connector.

Is the voltage at 2.5 volts?

Yes

>> Check the fuel system for contaminants.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Check the (K904) O2 Downstream Return circuit for a short

to ground, open, or short to voltage. Inspect the O2 Sensor
connector and the PCM harness connector. If OK, replace
and program the Powertrain Control Module per Service
Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

LX

ENGINE ELECTRICAL DIAGNOSTICS

9 - 721

9 - 722

ENGINE ELECTRICAL DIAGNOSTICS

LX

P2097-DOWNSTREAM FUEL TRIM SYSTEM 1 RICH

For a complete wiring diagram Refer to Section 8W.
