COMPONENT IDENTIFICATION

Caption

Fig.

Body Wiring Left Side . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Body Wiring Right Side . . . . . . . . . . . . . . . . . . . . . . . .6, 7
Door Wiring (Body) . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Door Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Engine Compartment Wiring 2.5L . . . . . . . . . . . . . . . . . . .19
Engine Compartment Wiring 3.0L . . . . . . . . . . . . . . . . . . .20
Engine Compartment Wiring 3.3L . . . . . . . . . . . . . . . .21, 22
Engine Wiring 2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Engine Wiring 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Engine Wiring 3.3L . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Front End Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Fuel Tank/AWD Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .14
Ground Strap Locations . . . . . . . . . . . . . . . . . . . . . . . . .18

Caption

Fig.

Instrument Panel Wiring . . . . . . . . . . . . . . . . . . . . . . . .12
Instrument Panel Wiring (Connections) . . . . . . . . . . . . . . .13
Liftgate Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Overhead Console Wiring . . . . . . . . . . . . . . . . . . . . . . . .4
Power Seat Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Rear A/C Heater Wiring . . . . . . . . . . . . . . . . . . . . . . . . . .5
Roof Wiring Left Side . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Roof Wiring Right Side . . . . . . . . . . . . . . . . . . . . . . . . . .3
Steering Column Wiring . . . . . . . . . . . . . . . . . . . . . . . . .11
Transmission Wiring 2.5L

. . . . . . . . . . . . . . . . . . . . . . .23

Transmission Wiring 3.0L

. . . . . . . . . . . . . . . . . . . . . . .24

Transmission Wiring 3.3L

. . . . . . . . . . . . . . . . . . . . . . .25

Underhood Lamp Wiring . . . . . . . . . . . . . . . . . . . . . . . .17

.

WIRING DIAGRAMS

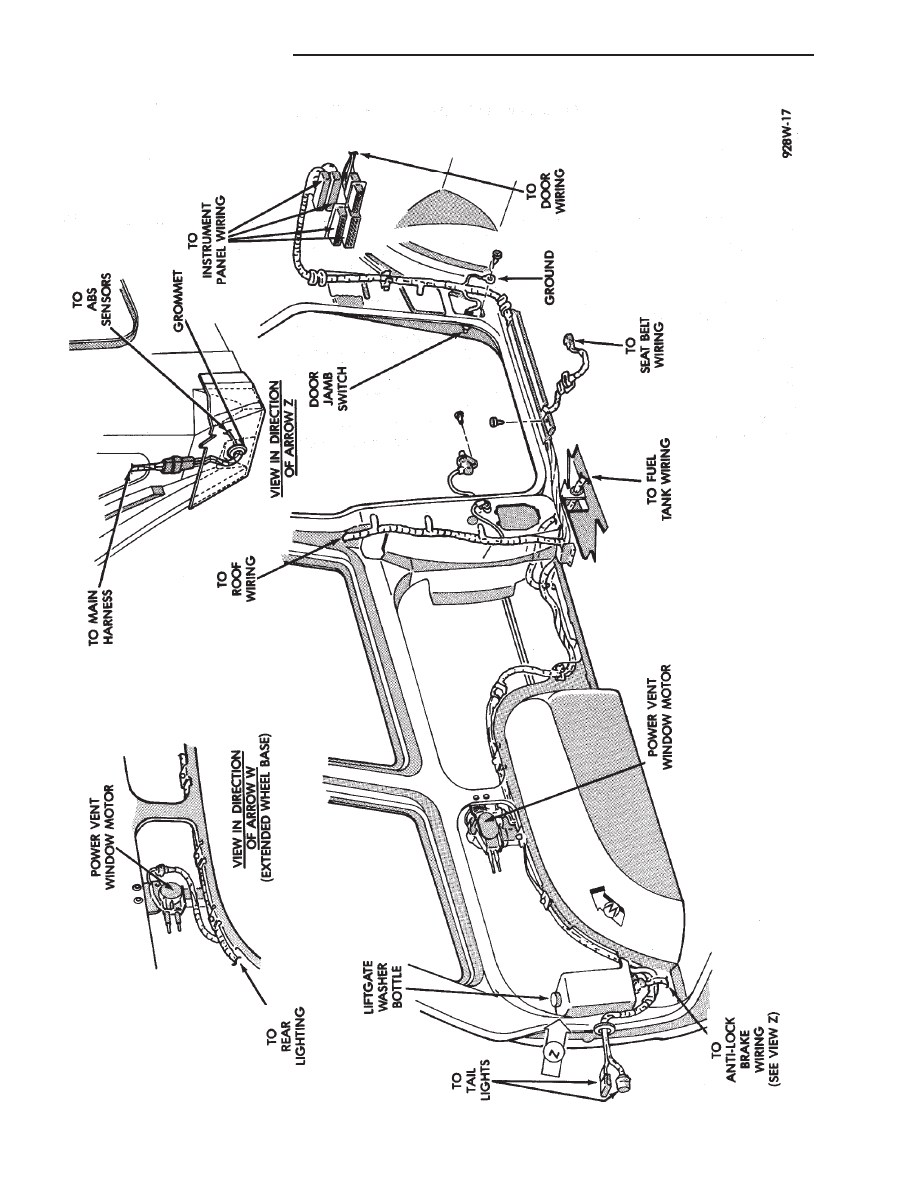

8W - 11

Fig.

1

Body

Left

Side

W

iring

8W - 12

WIRING DIAGRAMS

.

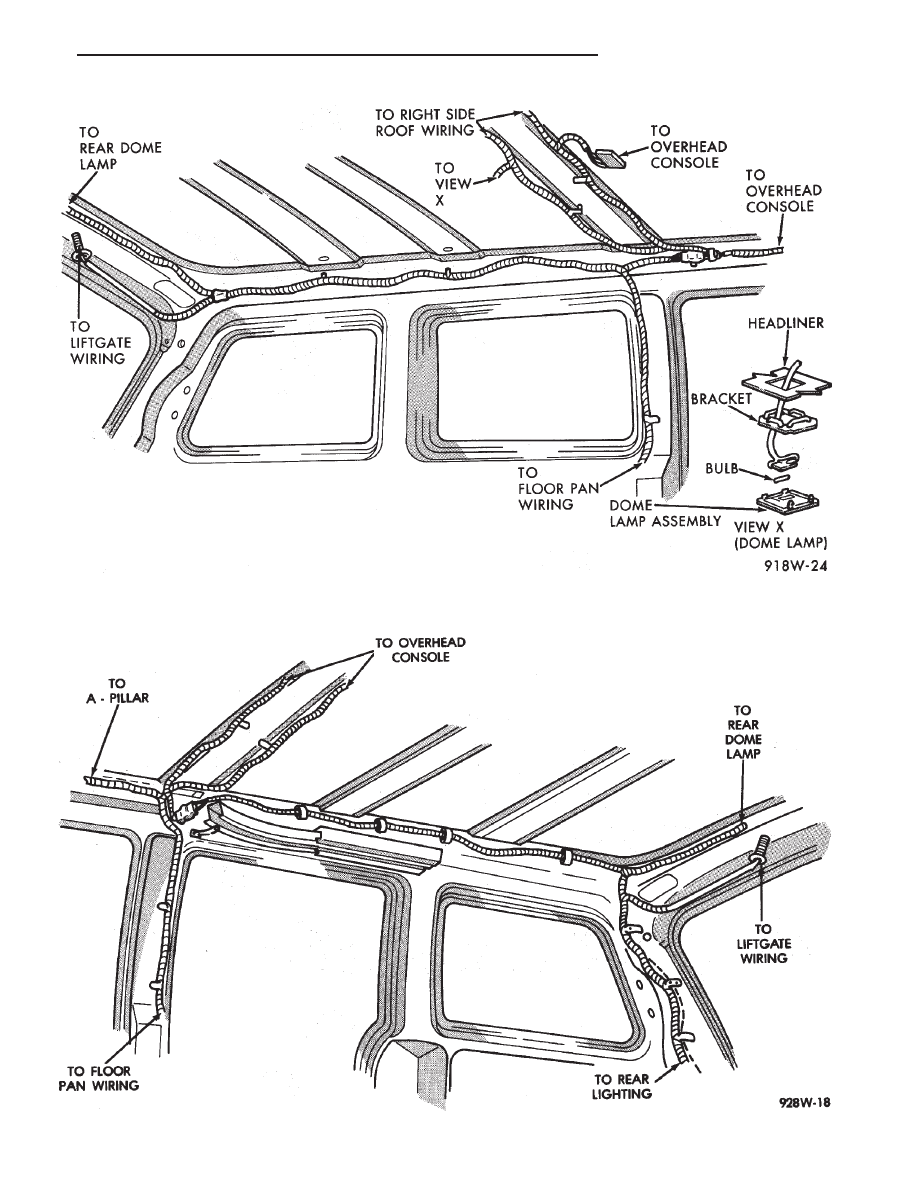

Fig. 2 Roof Wiring Left Side

Fig. 3 Roof Wiring Right Side

.

WIRING DIAGRAMS

8W - 13

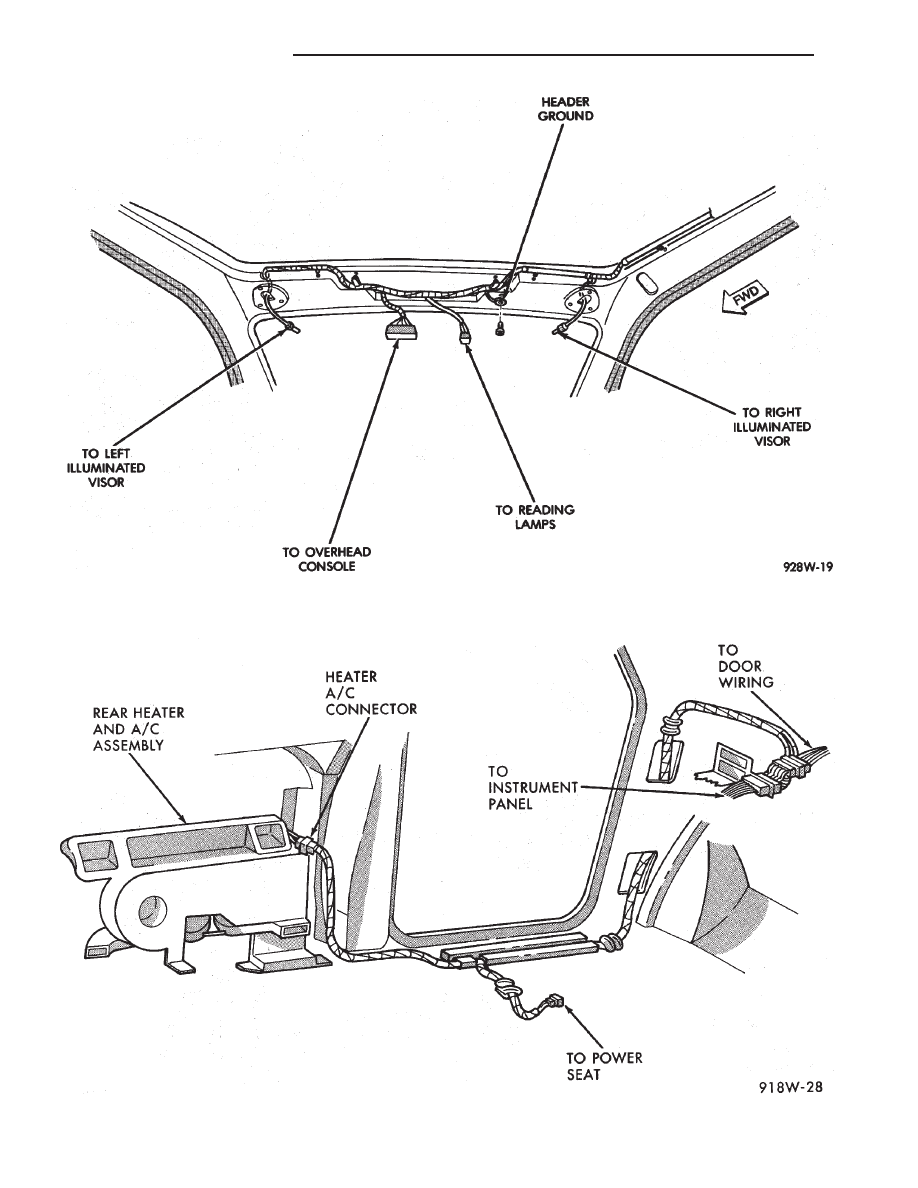

Fig. 4 Overhead Console Wiring

Fig. 5 Rear A/C Heater Wiring

8W - 14

WIRING DIAGRAMS

.
