STARTER

INDEX

page

page

General Information

. . . . . . . . . . . . . . . . . . . . . . . . 3

Neutral Starting and Back-up Switch

. . . . . . . . . . . . 7

Starter Component Replacement

. . . . . . . . . . . . . . 5

Starter Motor Replacement . . . . . . . . . . . . . . . . . . . 3
Starting System

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Supply Circuit and Control Circuit

. . . . . . . . . . . . . . 3

GENERAL INFORMATION

This section will cover STARTER replacement and

service procedures only. For starter diagnostic proce-
dures, refer to Group 8A, Battery/Starting/Charging
Systems Diagnostics.

STARTING SYSTEM

The starting system has:

• Ignition switch

• Starter relay

• Neutral starting and back-up switch

• Wiring harness

• Battery

• Starter motor with an integral solenoid

BOSCH STARTERS

• A Bosch permanent magnet starter motor is avail-
able on
• 2.5L and 3.0L engines on all vehicles. A planetary
gear train transmits power between starter motor and
pinion shaft. The fields have six permanent magnets.

NIPPONDENSO STARTERS

• A Nippondenso reduction gear-field coil starter mo-
tor is available on 3.0L, and 3.3L engines.

SUPPLY CIRCUIT AND CONTROL CIRCUIT

Both starter systems consists of two separate cir-

cuits:
• A high amperage supply to feed the starter motor.

• A low amperage circuit to control the starter sole-
noid.

For additional information on starter motor supply

and

control

circuits,

refer

to

Group

8A,

Battery/Starting/Charging Systems Diagnostics.

STARTER MOTOR REPLACEMENT

BOSCH STARTER 2.5L ENGINE

(1) Disconnect battery NEGATIVE cable (Fig. 1).

(2) Raise vehicle.
(3) Remove heat shield clip from the starter and

heat shield (Fig. 2).

(4) Remove two bolts and one nut attaching starter

to engine (Fig. 3).

(5) Remove starter/starter solenoid assembly from

engine. Position the starter to gain access to the wiring
connectors.

(6) Disconnect the positive battery cable and wiring

at the starter.

(7) Remove the starter from vehicle.

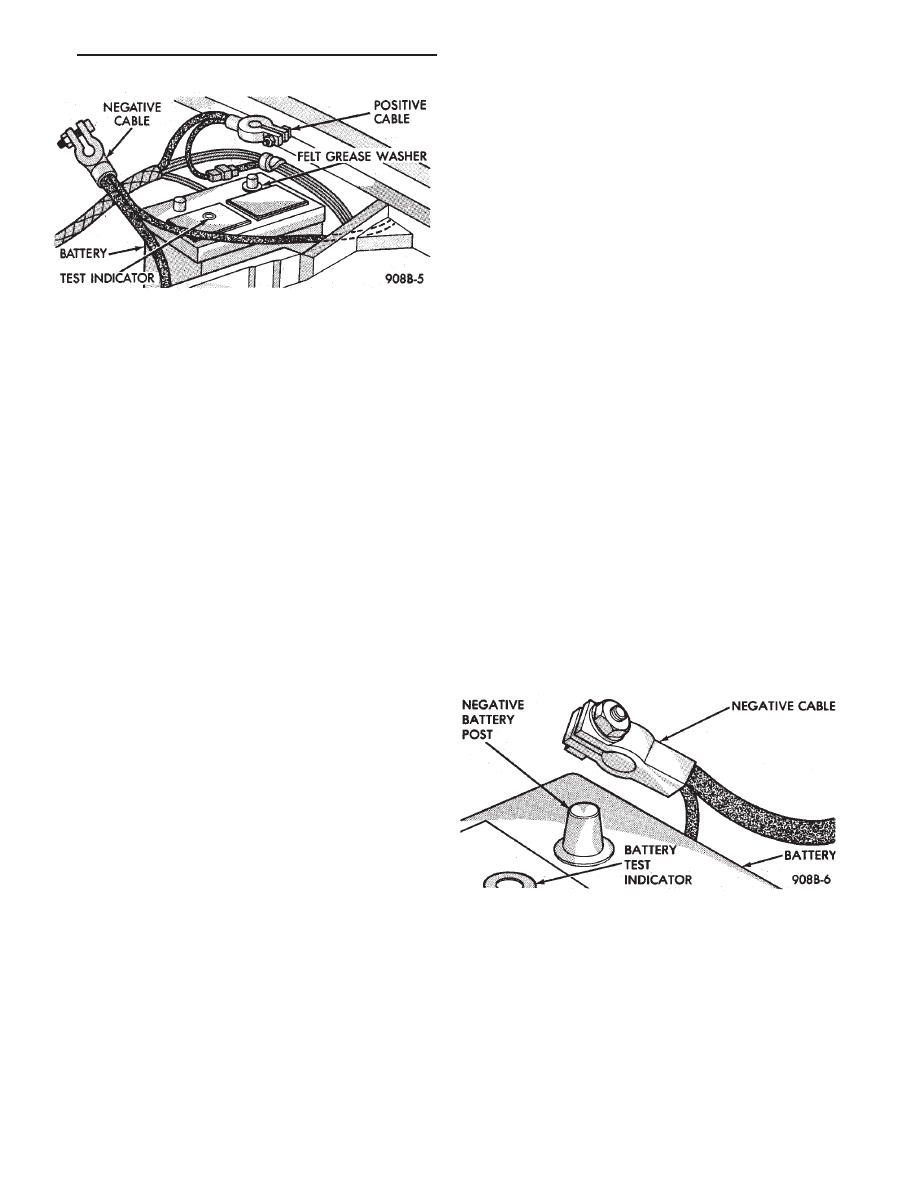

Fig. 7 Battery Cables Disconnected

Fig. 1 Remove or Install Battery Cable

.

BATTERY/STARTER/ALTERNATOR SERVICE

8B - 3

(8) For installation, reverse above procedures. Clean

corrosion/dirt from the cable and wire terminals before
installing wiring to the solenoid.

BOSCH OR NIPPONDENSO STARTER—3.0L OR
3.3L ENGINE

(1) Disconnect NEGATIVE battery cable (Fig. 1).
(2) Raise vehicle.
(3) Remove three starter attaching bolts from

engine/transaxle (Fig. 4).

(3) Remove two wire connector terminal nuts and

remove connector (Bosch, Fig. 5) (Nippondenso, Fig. 6
or 7).

(4) Remove starter from vehicle (Bosch, Fig. 8) (Nip-

pondenso, Fig. 9).

(5) For installation, reverse above procedures. Clean

corrosion/dirt from the cable and wire terminals before
installing wiring to the solenoid.

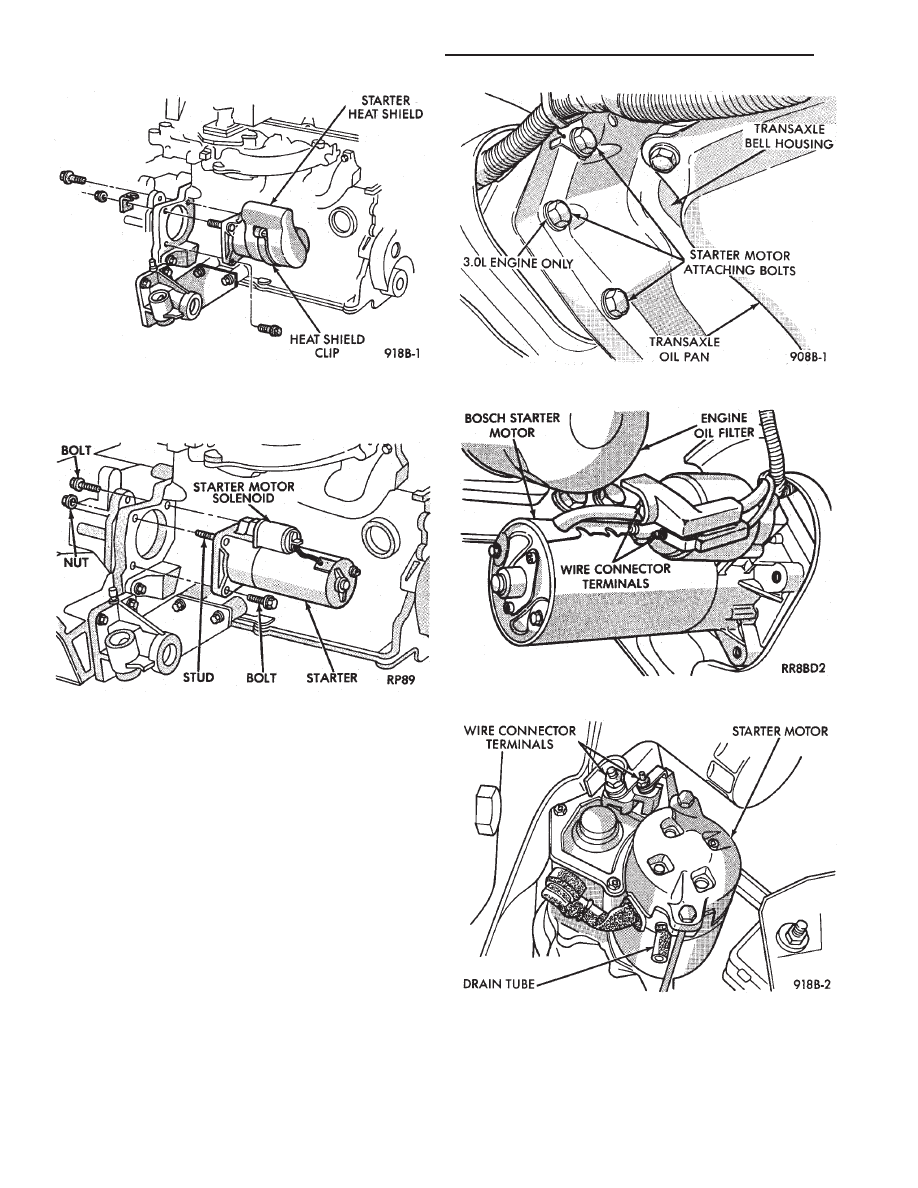

Fig. 2 Starter Heat Shield—4 Cylinder Engines

For easier servicing, do not remove the wiring

from starter at this time.

Fig. 3 Bosch Starter—2.5L Engine

Fig. 4 Remove or Install Attaching Bolts

Fig. 5 Wire Terminal Connections—Bosch Starter

Fig. 6 Wire Terminal Connections—3.0L

Engine—Nippondenso Starter

8B - 4

BATTERY/STARTER/ALTERNATOR SERVICE

.

STARTER COMPONENT REPLACEMENT

Caution: When servicing the starter assembly off the
vehicle, do not clamp the starter to a vice. Internal
damage may result.

NIPPONDENSO STARTER GEAR AND CLUTCH

(1) Remove the two gear housing attaching screws

and separate the gear housing from the solenoid hous-
ing (Fig. 10). The pinion gear, pinion gear bearing, and
drive gear will be loose between the solenoid housing
and gear housing (Fig. 11). When reinstalling pinion
gear and bearing, wipe with a clean rag and coat with
lightweight high temperature wheel bearing grease.
Place the lubricated bearing and gear over bearing
shaft in the gear housing (Fig. 12).

(2) Remove the starter gear and clutch assembly

from the solenoid housing (Fig. 13).

(3) For

installation,

reverse

above

procedures.

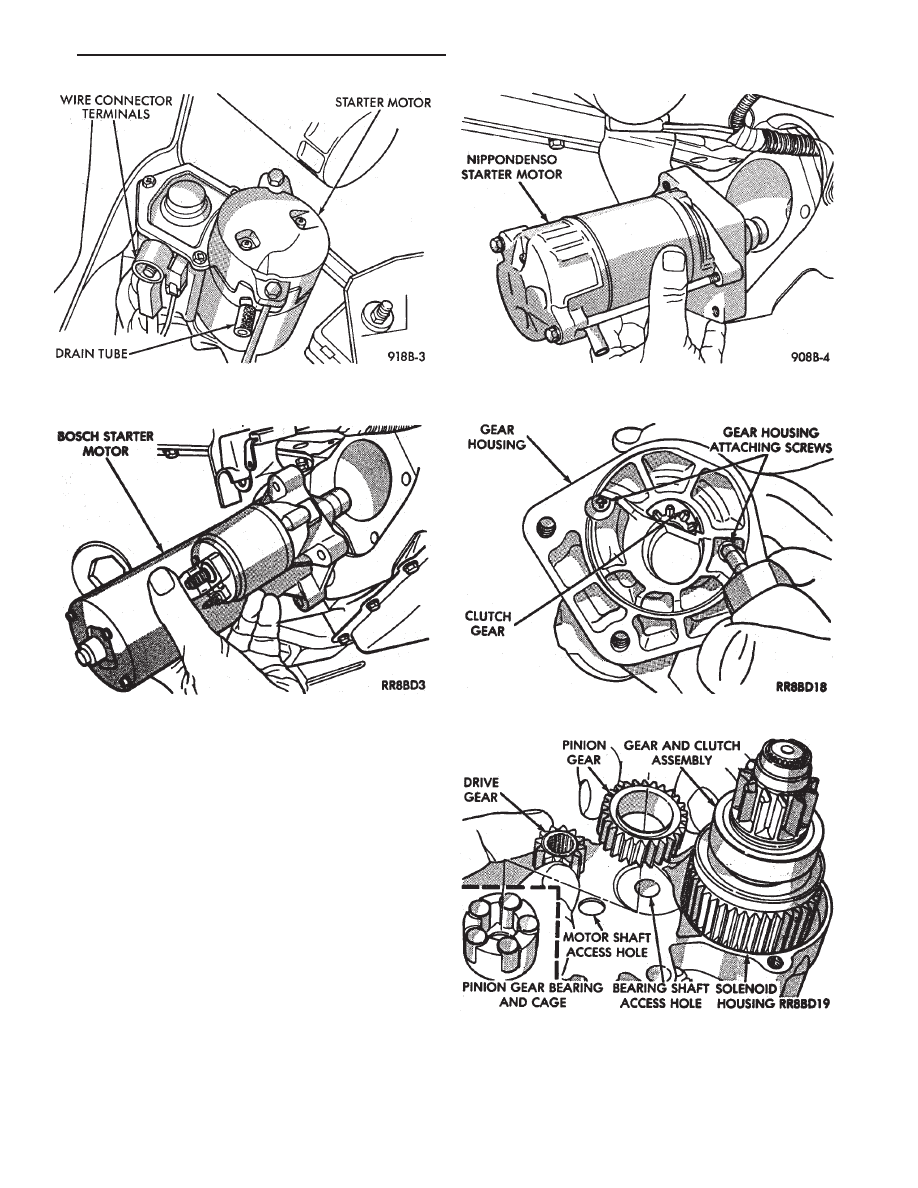

Fig. 9 Remove/Install

Starter—Nippondenso—Typical

Fig. 7 Wire Terminal Connections—3.3L

Engine—Nippondenso Starter

Fig. 8 Remove/Install Starter—Bosch—Typical

Fig. 10 Remove or Install Gear Housing

Fig. 11 Remove or Install Drive and Pinion Gears

.

BATTERY/STARTER/ALTERNATOR SERVICE

8B - 5

BOSCH STARTER SOLENOID REPLACEMENT

(1) Remove field terminal nut (Fig. 14).
(2) Remove field terminal (Fig. 15).
(3) Remove field washer (Fig. 16).

(4) Remove three solenoid mounting screws (Fig.

17).

(5) Remove the solenoid from the starter assembly.
(6) For installation, reverse above procedures.

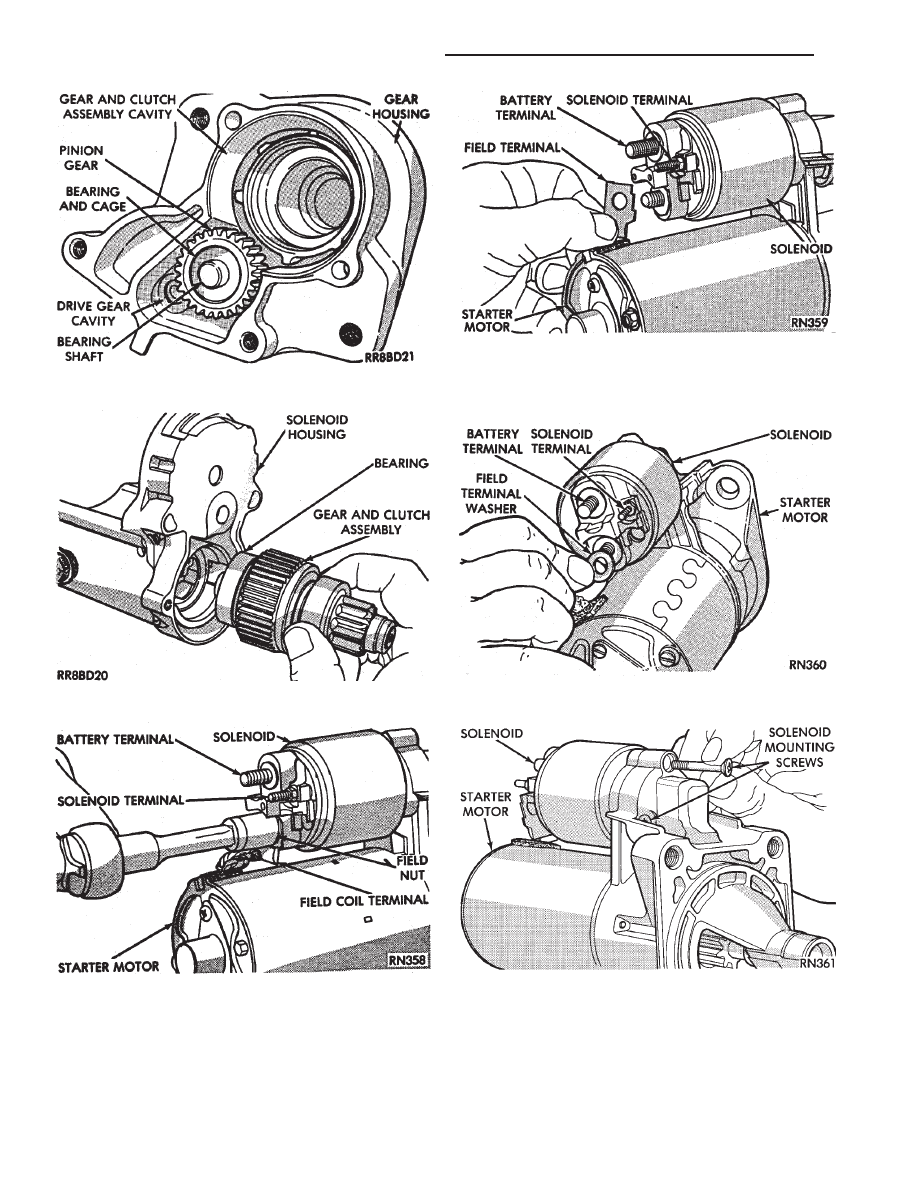

Fig. 12 Lubricate and Install Pinion Gear Bearing

Fig. 13 Gear and Clutch Assembly

Fig. 14 Field Terminal Nut

Fig. 15 Field Coil Terminal

Fig. 16 Field Terminal Washer

Fig. 17 Solenoid Mounting Screws

8B - 6

BATTERY/STARTER/ALTERNATOR SERVICE

.
