COOLING SYSTEM

CONTENTS

page

page

ACCESSORY DRIVE BELTS . . . . . . . . . . . . . . . . 23
ENGINE BLOCK HEATER . . . . . . . . . . . . . . . . . . 27
GENERAL INFORMATION

. . . . . . . . . . . . . . . . . . 1

SERVICE PROCEDURES

. . . . . . . . . . . . . . . . . . 10

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 29

GENERAL INFORMATION

COOLING SYSTEM

Throughout this group, references may be made to a

particular vehicle by letter or number designation. A
chart showing the breakdown of these designations is
included in the Introduction Section at the front of this
service manual.

The cooling system has a radiator, coolant, electric

fan motor, shroud, pressure cap, thermostat, coolant
reserve system, transmission oil cooler, a water pump
to circulate the coolant, hoses, and clamps to complete
the circuit.
• When Engine is cold: Thermostat is closed, cooling
system has no flow through the radiator. The coolant
bypass flows through the engine only.
• When Engine is warm: Thermostat is open, cooling
system has bypass flow and coolant flow through
radiator.

Its primary purpose is to maintain engine tempera-

ture in a range that will provide satisfactory engine
performance and emission levels under all expected
driving conditions. It also provides hot water (coolant)
for heater performance and cooling for automatic
transmission oil. It does this by transferring heat from
engine metal to coolant, moving this heated coolant to
the radiator, and then transferring this heat to the
ambient air.

Coolant flow circuits for 2.5L engine equipped ve-

hicles is shown in Figure 1. Figure 2 shows 3.0L engine
coolant routing. Figure 4 shows 3.3L Engine Coolant
routing.

Excluding heated intake manifold hose routing (hose

is routed from waterbox directly to heater), all other
system functions are essentially the same as shown for
standard engines.

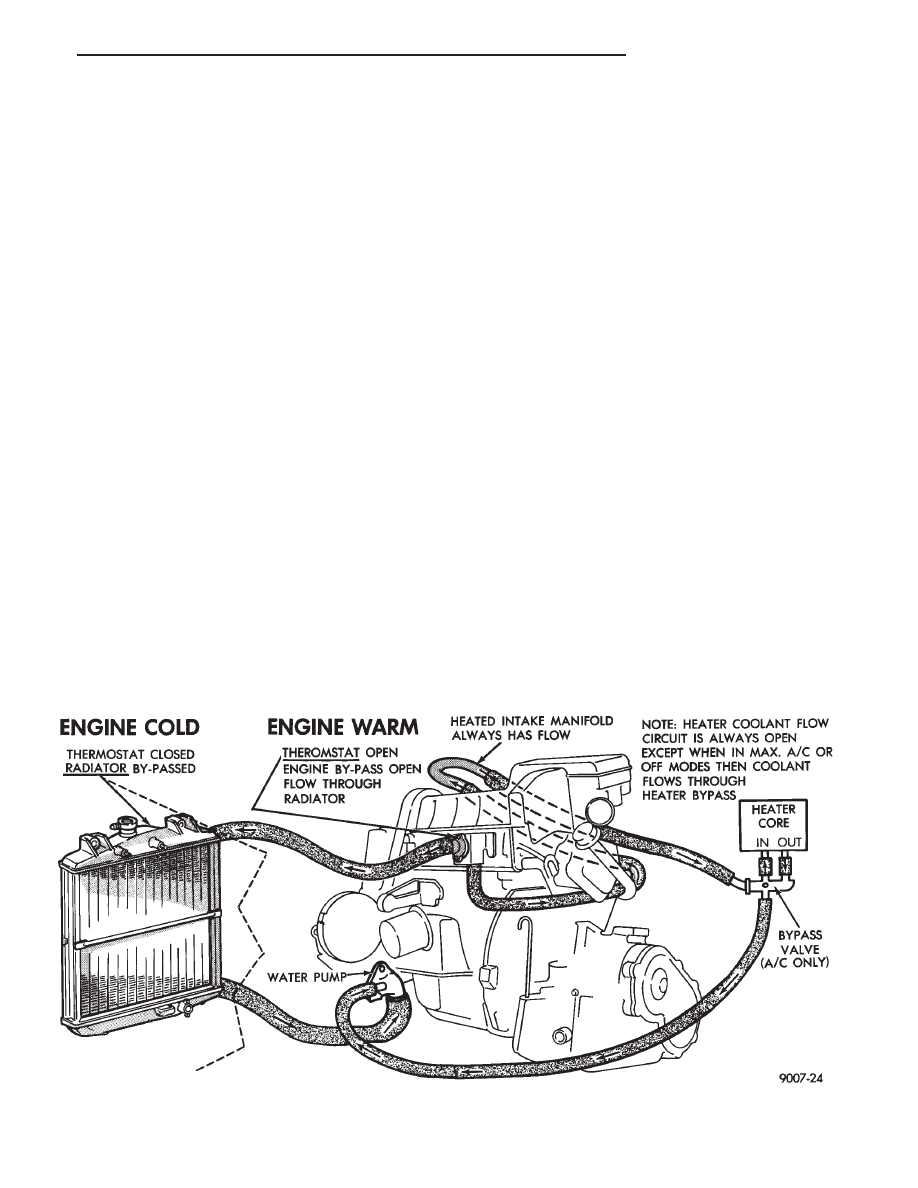

Fig. 1 Cooling System Operation 2.5L Engines

.

COOLING SYSTEM

7 - 1

3.0L WATER PIPES

The 3.0L engines use metal piping beyond the lower

radiator hose to route (suction) coolant to the water
pump, which is in the V of the cylinder banks. (Fig. 3)

These pipes are provided with inlet nipples for ther-

mostat bypass and heater return coolant hoses, and
brackets for rigid engine attachment. The pipes employ
O-rings for sealing at their interconnection and to the
water pump (Fig. 3).

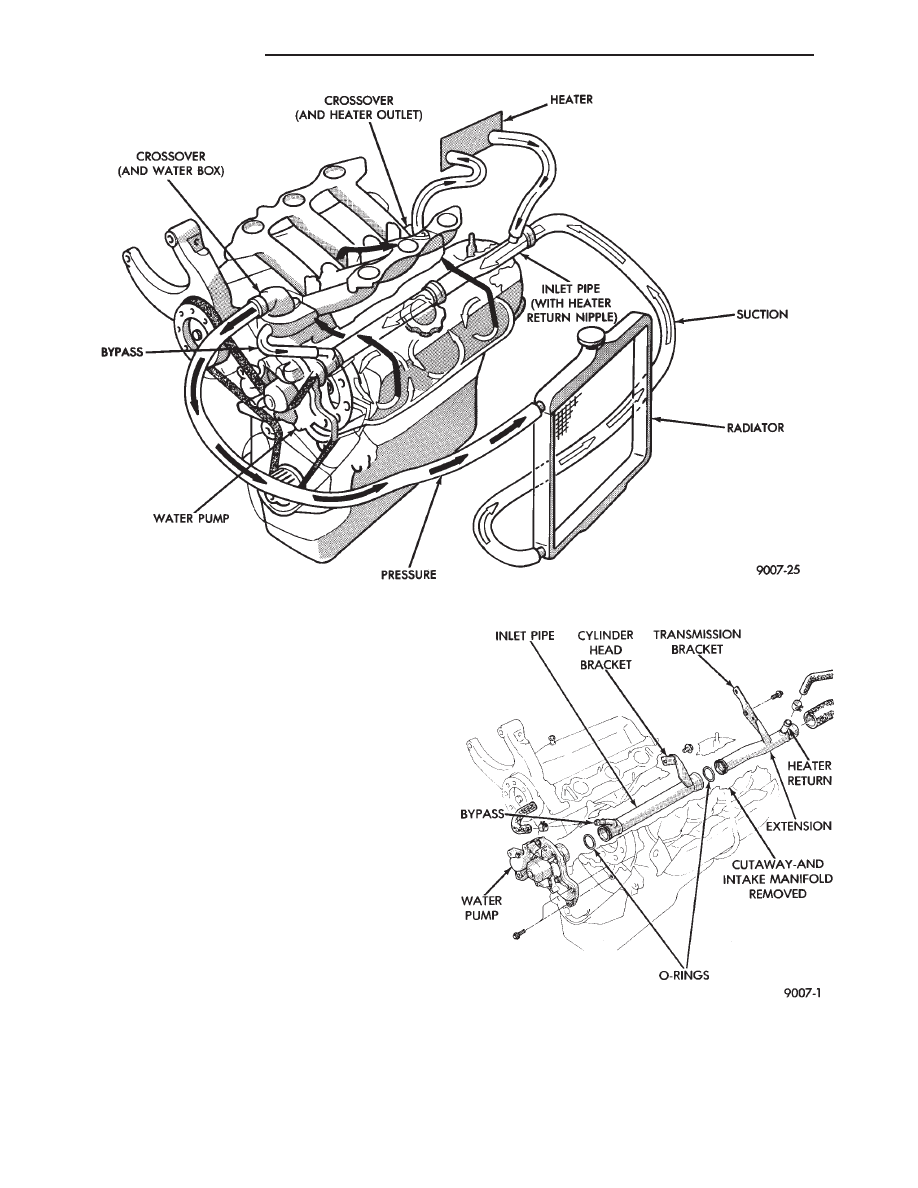

Fig. 2 Cooling System Operation 3.0 Engine

Fig. 3 Engine Inlet Coolant Pipes

7 - 2

COOLING SYSTEM

.

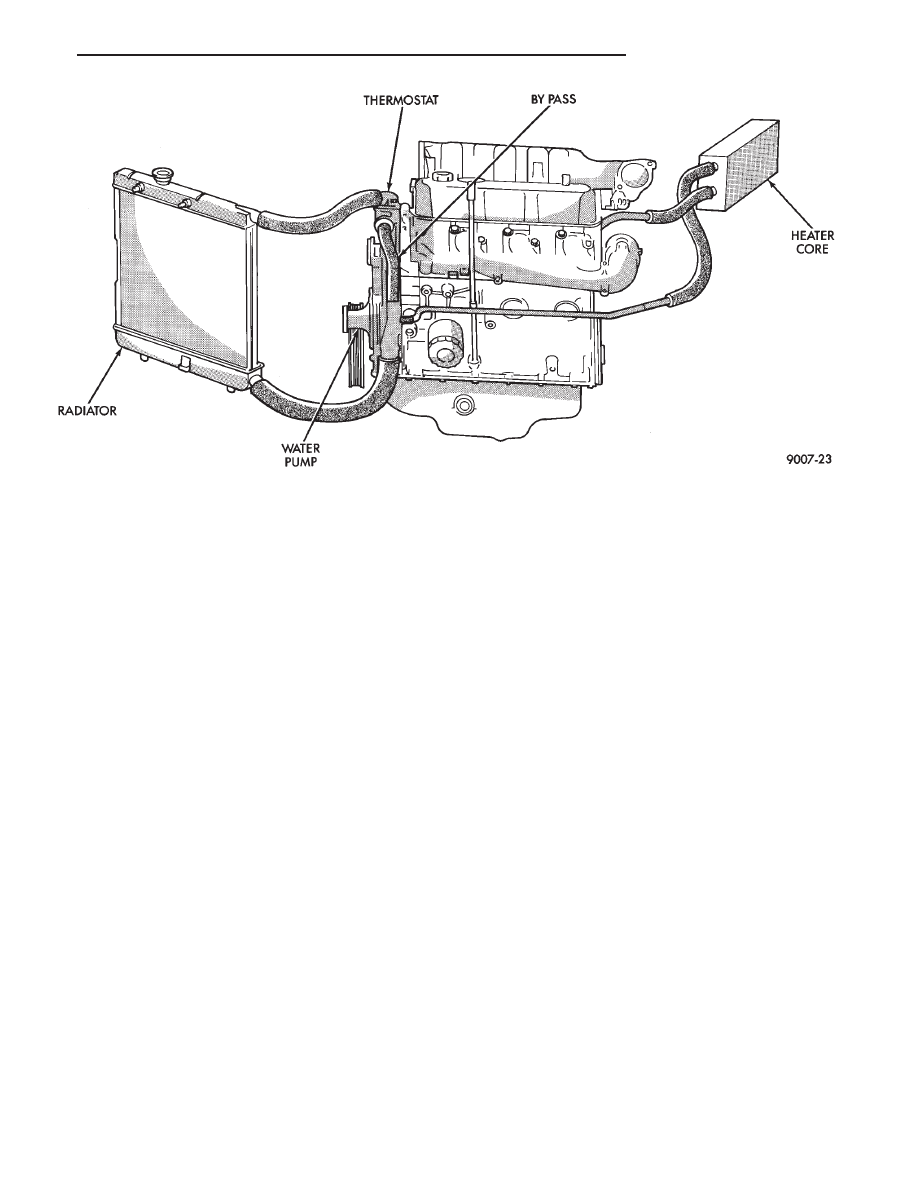

Fig. 4 Cooling System Operation 3.3L Engine

.

COOLING SYSTEM

7 - 3

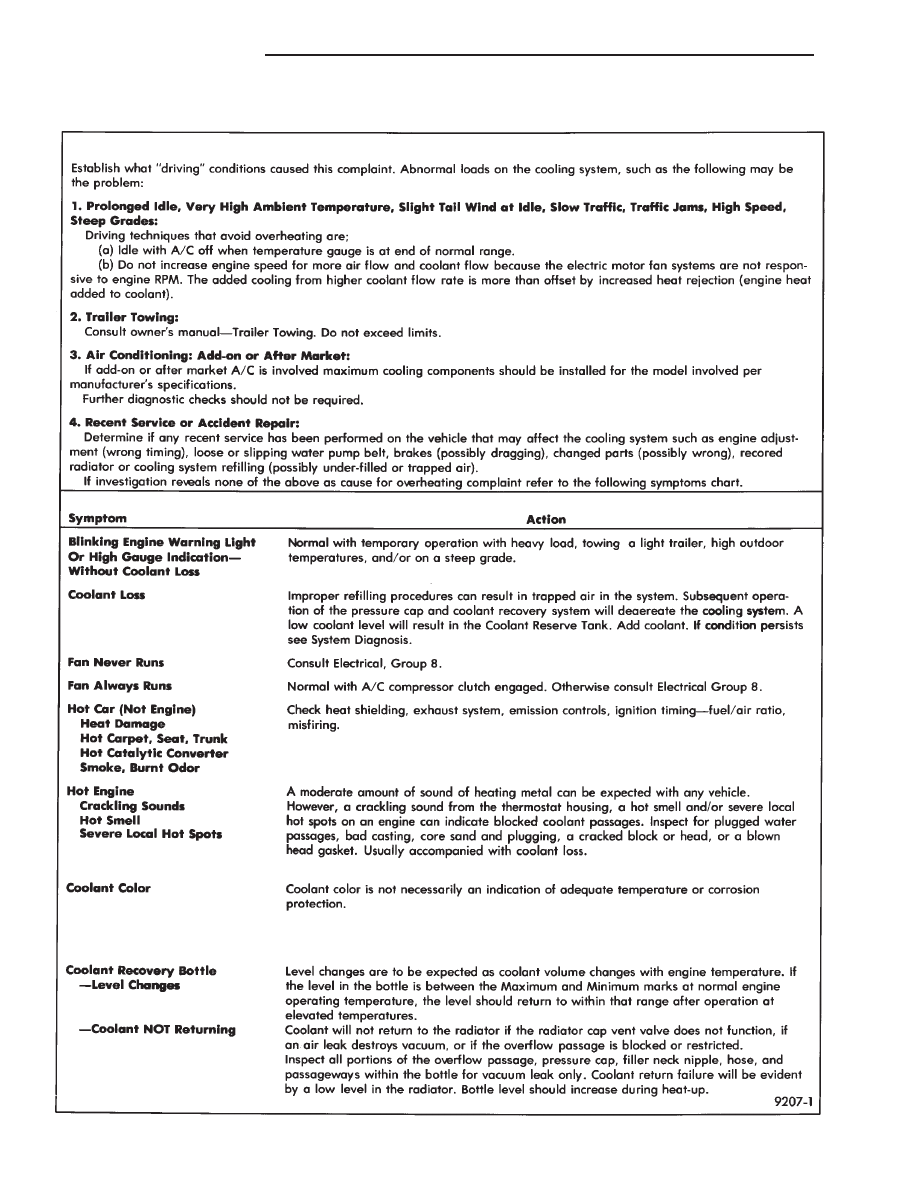

COOLING SYSTEM DIAGNOSIS

7 - 4

COOLING SYSTEM

.
