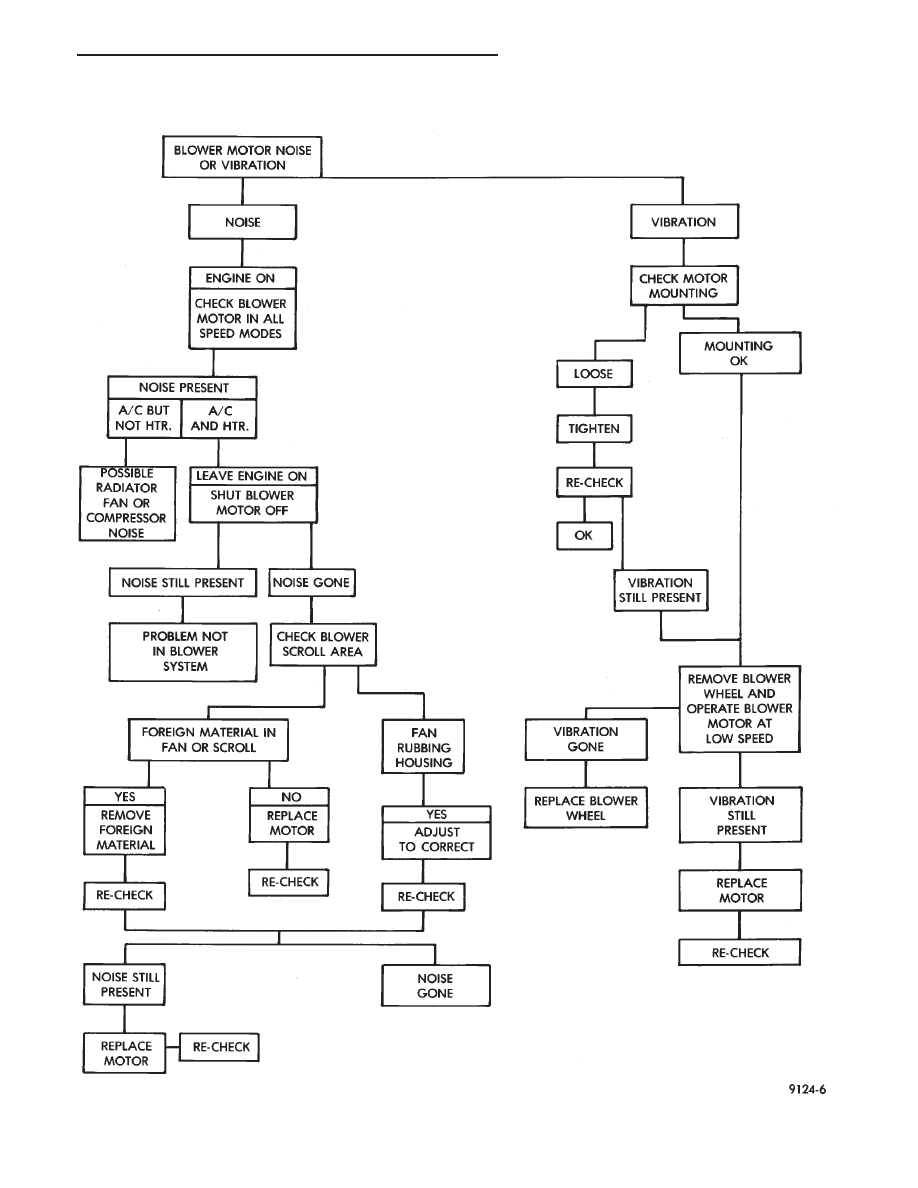

BLOWER MOTOR NOISE/VIBRATION DIAGNOSIS

.

HEATING AND AIR CONDITIONING

24 - 39

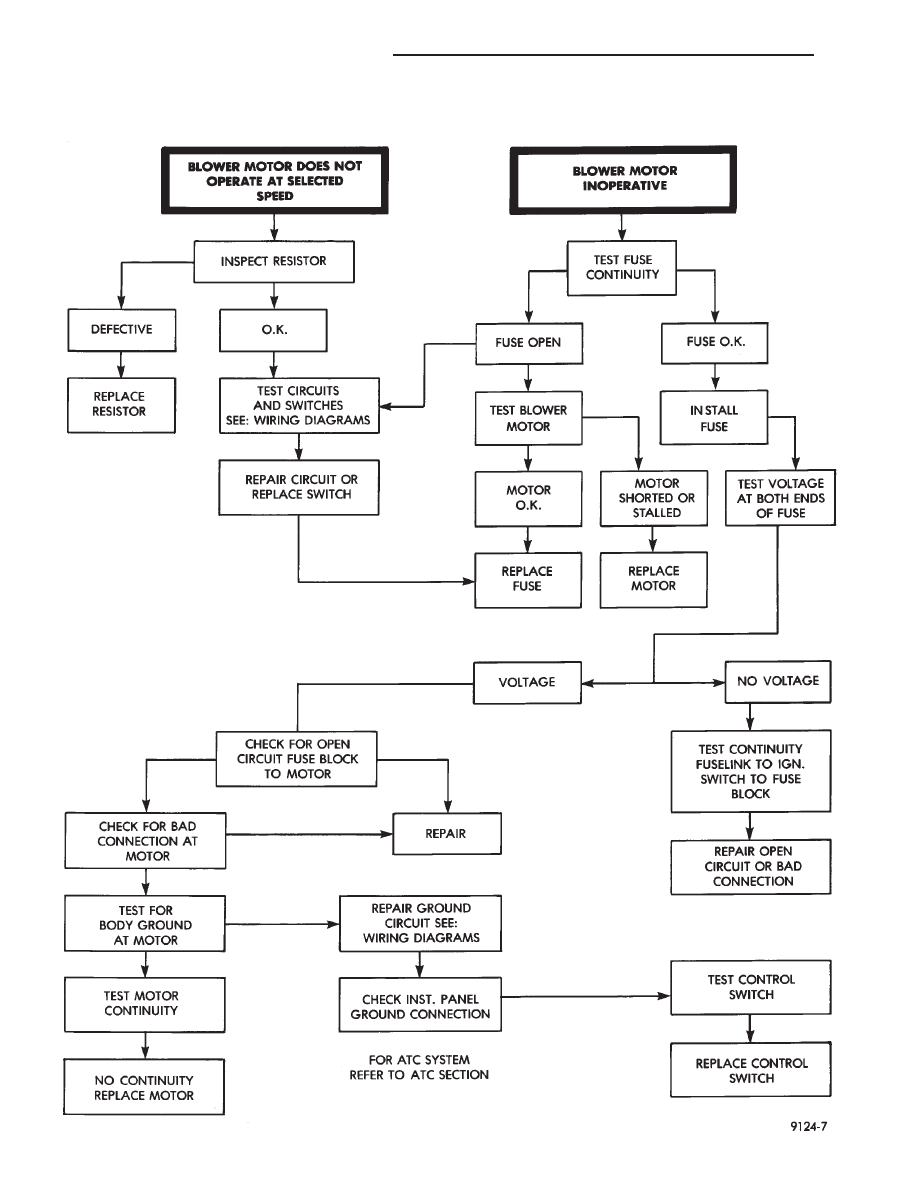

BLOWER MOTOR ELECTRICAL SYSTEM DIAGNOSIS

24 - 40

HEATING AND AIR CONDITIONING

.

COMPONENT SERVICE PROCEDURES

INDEX

page

page

Air Distribution Duct

. . . . . . . . . . . . . . . . . . . . . . . 42

Ambient Switch

. . . . . . . . . . . . . . . . . . . . . . . . . . 44

Blower Motor and Wheel Assembly

. . . . . . . . . . . . 46

Blower Motor Wheel

. . . . . . . . . . . . . . . . . . . . . . . 47

Blower Resistor Block

. . . . . . . . . . . . . . . . . . . . . 41

Condensate Drain Tube

. . . . . . . . . . . . . . . . . . . . 49

Condenser Assembly

. . . . . . . . . . . . . . . . . . . . . . 46

Condenser Fan Control Switch—Variable

Displacement Compressor System

. . . . . . . . . . 44

Defroster Ducts/Demister Ducts and Hoses . . . . . . 43
Electronic Cycling Clutch Switch (ECCS)

. . . . . . . 44

Evaporator Coil

. . . . . . . . . . . . . . . . . . . . . . . . . . 47

Expansion Valve

. . . . . . . . . . . . . . . . . . . . . . . . . 45

Filter-Drier Assembly

. . . . . . . . . . . . . . . . . . . . . . 46

Heater A/C Unit Recondition

. . . . . . . . . . . . . . . . . 47

Heater Core

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Heater Hoses . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Heater-A/C Unit Housing

. . . . . . . . . . . . . . . . . . . 47

Low or Differential Pressure Cut-Off Switch

. . . . . . 45

Temperature Control Cable

. . . . . . . . . . . . . . . . . . 41

Vacuum Actuator—Fresh/Recirc Door

. . . . . . . . . . 42

Vacuum Actuators—Mode Doors

. . . . . . . . . . . . . 42

Water Control Valve

. . . . . . . . . . . . . . . . . . . . . . . 44

TEMPERATURE CONTROL CABLE

REMOVAL AND INSTALLATION

(1) Remove heater-A/C control panel. Refer to

Switch and Panel Component Service in Group 8E,
Instrument Panel. Disconnect the attaching flag on the
control cable from the heater-A/C control panel.

(2) Remove console assembly. Refer to Group 8E,

Instrument Panel.

(3) Remove instrument panel lower steering column

cover. Refer to Group 8E, Instrument Panel.

(4) Remove the right lower instrument panel/glove

box door assembly. This assembly is clipped to the
upper instrument panel at the right upper side.

(5) A/C equipped vehicles: From under the hood,

disconnect the A/C suction line mounting bracket from
the dash panel (above the expansion valve).

(6) From under the hood, loosen (do not remove) the

four heater-A/C assembly to dash panel mounting nuts.

(7) From inside the vehicle: Remove the vertical

(heater-A/C housing) support bracket (below the glove
box).

(8) Tilt the entire heater-A/C housing assembly

downward to gain access to the temperature cable.

(9) Locate and disconnect the attaching flag on the

control cable at the heater-A/C housing (Fig. 1).

(10) Slip the cable self-adjusting clip from the blend-

air door crank.

(11) Remove the cable from the vehicle.
(12) To remove the self-adjusting clip from cable

(Fig. 1):

(a) Insert a 3/16 inch (4 mm) diameter tool (drill

bit or phillips screw driver shank) into the door crank
access hole. Then rotate the clip from the cable.
To install, reverse the preceding operation.
To adjust temperature cable: Position the TEMP

lever on the control to the cool side of its travel.

Allowing the self-adjusting clip to slide on the cable,
rotate the blend-air door crank counterclockwise by
hand until it stops.

BLOWER RESISTOR BLOCK

REMOVAL AND INSTALLATION

(1) Open hood.
(2) Locate and remove the wire connector from the

blower resistor block. Block is located at the back of the
engine compartment on the passenger side of the
vehicle (Fig. 2).

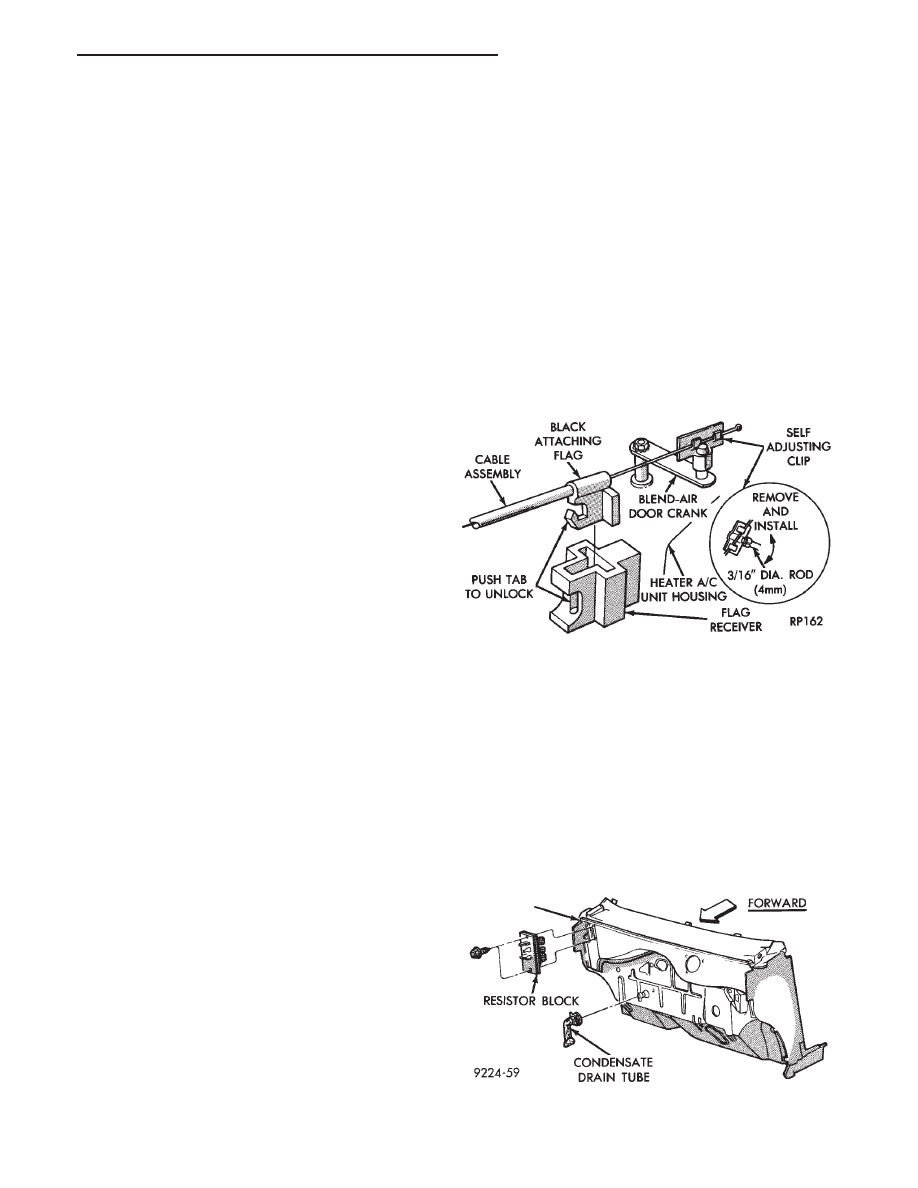

Fig. 1 Temperature Control Cable—Typical

Fig. 2 Resistor Block Removal or Installation

COWL

PANEL

.

HEATING AND AIR CONDITIONING

24 - 41

(3) Remove resistor block attaching screws and pull

the resistor block from the vehicle.

CAUTION: The resistor block may be hot and could
cause burns.

To install, reverse the preceding operation. The coils

on the Resistor Block should not be contacting one
another. Before installation, gently separate the coils
(with fingers only) if one coil is contacting another.

VACUUM ACTUATOR—FRESH/RECIRC DOOR

The Vacuum Actuator for the Fresh/Recirc Door is

located on the passenger side of the heater-A/C hous-
ing.

REMOVAL AND INSTALLATION

(1) Remove heater-A/C control panel. Refer to

Switch and Panel Component Service in Group 8E,
Instrument Panel.

(2) Remove console assembly. Refer to Group 8E,

Instrument Panel.

(3) Remove instrument panel lower steering column

cover. Refer to Group 8E, Instrument Panel.

(4) Remove the right lower instrument panel/glove

box door assembly. This assembly is clipped to the
upper instrument panel at the right upper side.

(5) Remove vacuum lines from actuator.
(6) Loosen (do not remove) the two actuator attach-

ing nuts (Fig. 3).

(7) Disengage actuator linkage at mode door.
(8) Remove actuator from vehicle.
To Install, Reverse the preceding operation.

VACUUM ACTUATORS—MODE DOORS

The Vacuum Actuators for the Mode Doors are lo-

cated on the drivers side of heater/AC housing above
the accelerator pedal.

REMOVAL

(1) Remove the instrument panel cover under the

steering column. Refer to Group 8E, Instrument Panel
and Gauges.

Heat/Defrost Actuator:
Remove two screws from bracket. Lift actuator up-

ward and pull out (Fig. 4).

Mode Door Actuator:
Remove two screws from bracket (Fig. 5). Rotate

actuator counter-clockwise to unhook from door and
pull to remove.

INSTALLATION

Heat/Defrost Actuator:
Install actuator link through housing and insert in

heat defrost door slot. Push down to hook link to door.
Locate the bracket to the housing and install two
screws.

Mode Door Actuator:
Insert the actuator shaft through the hole in the

housing and heat/defrost door. Attach through mount-
ing hole in the mode door. Install two screws in bracket.

Install the instrument panel cover under the steering

column.

AIR DISTRIBUTION DUCT

REMOVAL AND INSTALLATION

(1) Instrument panel assembly must be removed.

Refer to Group 8E, Instrument Panel and Gauges.

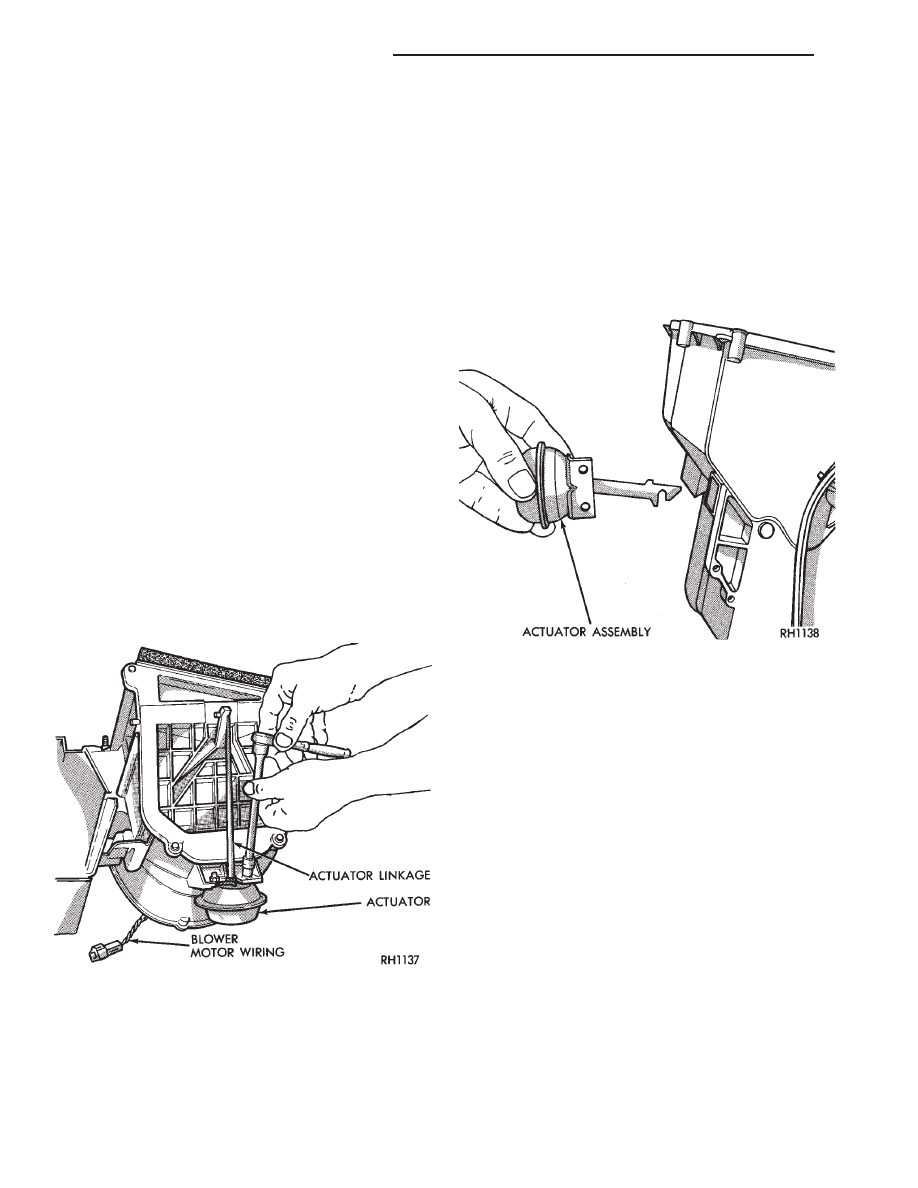

Fig. 3 Removing or Installing Fresh/Recirc Vacuum

Actuator

Fig. 4 Removing or Installing Heat/Defrost Vacuum

Actuator Assembly

24 - 42

HEATING AND AIR CONDITIONING

.
