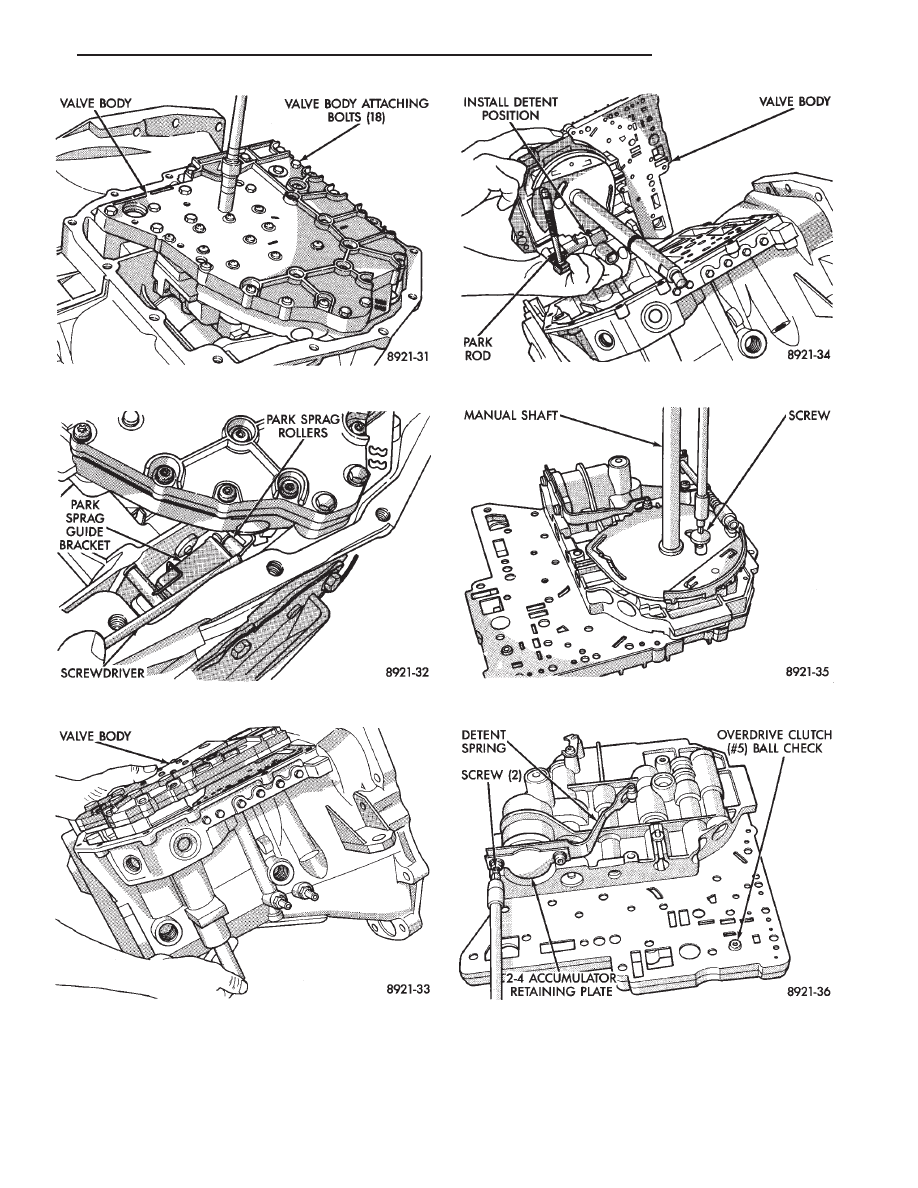

Fig. 4 Valve Body Attaching Bolts

Fig. 5 Push Park Rod Rollers from Guide Bracket

Fig. 6 Remove or Install Valve Body

Fig. 7 Valve Body Removed

Fig. 8 Manual Shaft Screw

Fig. 9 Retaining Plate Screw

.

TRANSAXLE

21 - 129

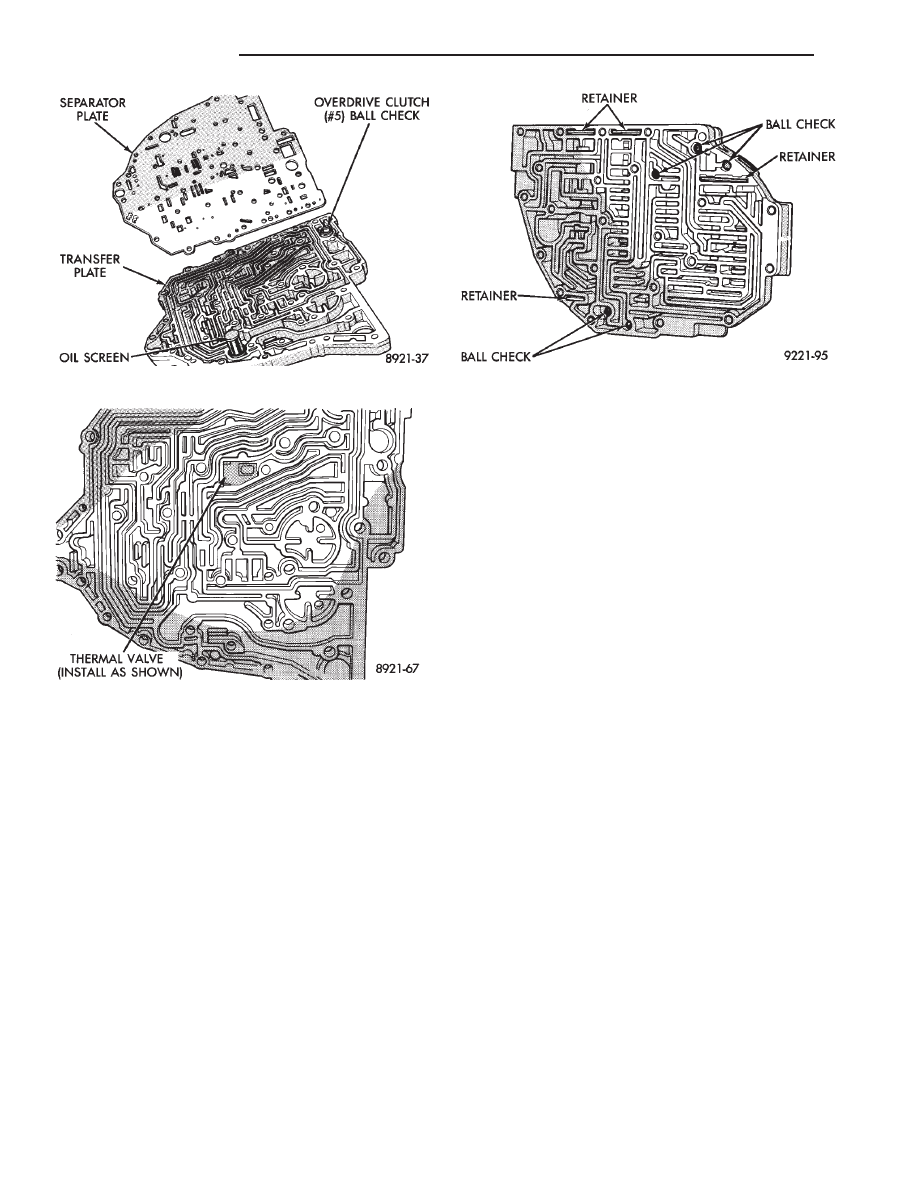

Fig. 10 Transfer Plate and Separator Plate

Fig. 11 Transfer Plate

Fig. 12 Ball Check and Retainer Locations

21 - 130

TRANSAXLE

.

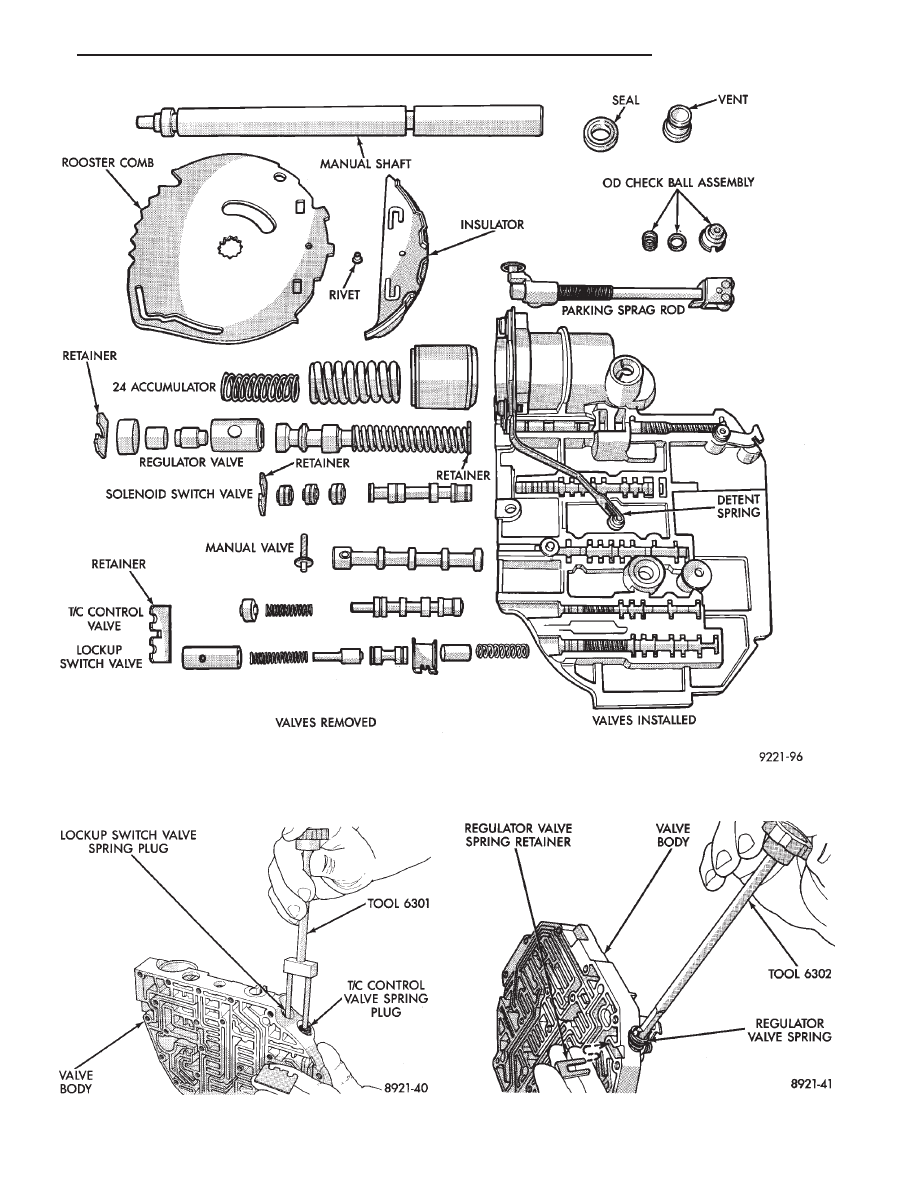

Fig. 13 Springs and Valves Identification

Fig. 14 Remove or Install Dual Retainer Plate

Fig. 15 Remove or Install Retainer Plate

.

TRANSAXLE

21 - 131

When installing valve body assembly onto transaxle,

observe Figure 5. Guide park rod rollers into guide
bracket, while shifting manual lever assembly out of
the installation position.

OIL PUMP SEAL-REPLACE

DIFFERENTIAL REPAIR

The transfer shaft should be removed for differential

repair and bearing turning torque checking.

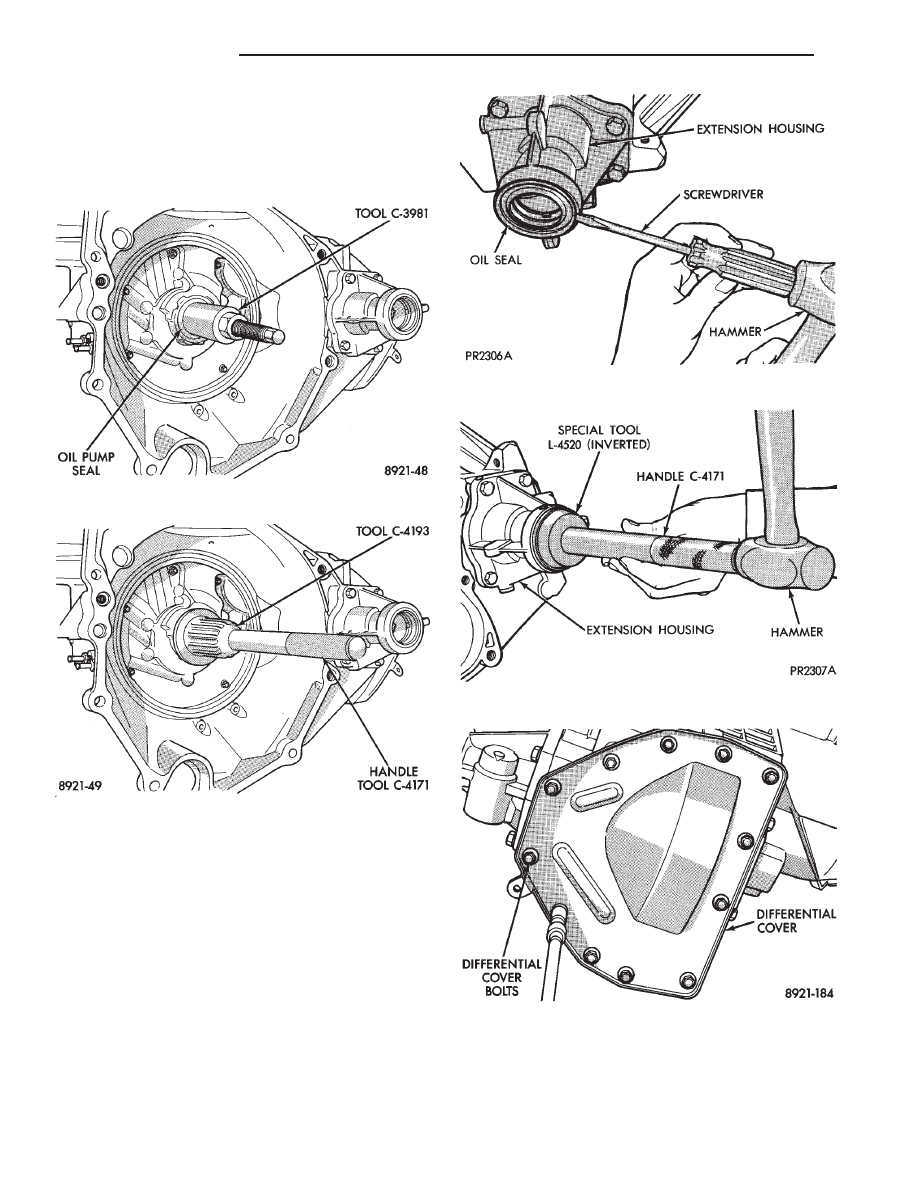

Fig. 16 Remove Oil Pump Seal

Fig. 17 Install Oil Pump Seal

Fig. 1 Remove Extension Seal

Fig. 2 Install New Seal Into Extension

Fig. 3 Differential Cover Bolts

21 - 132

TRANSAXLE

.
