ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

Fig. 26 Install Snap Ring

Fig. 27 Snap Ring and Return Spring

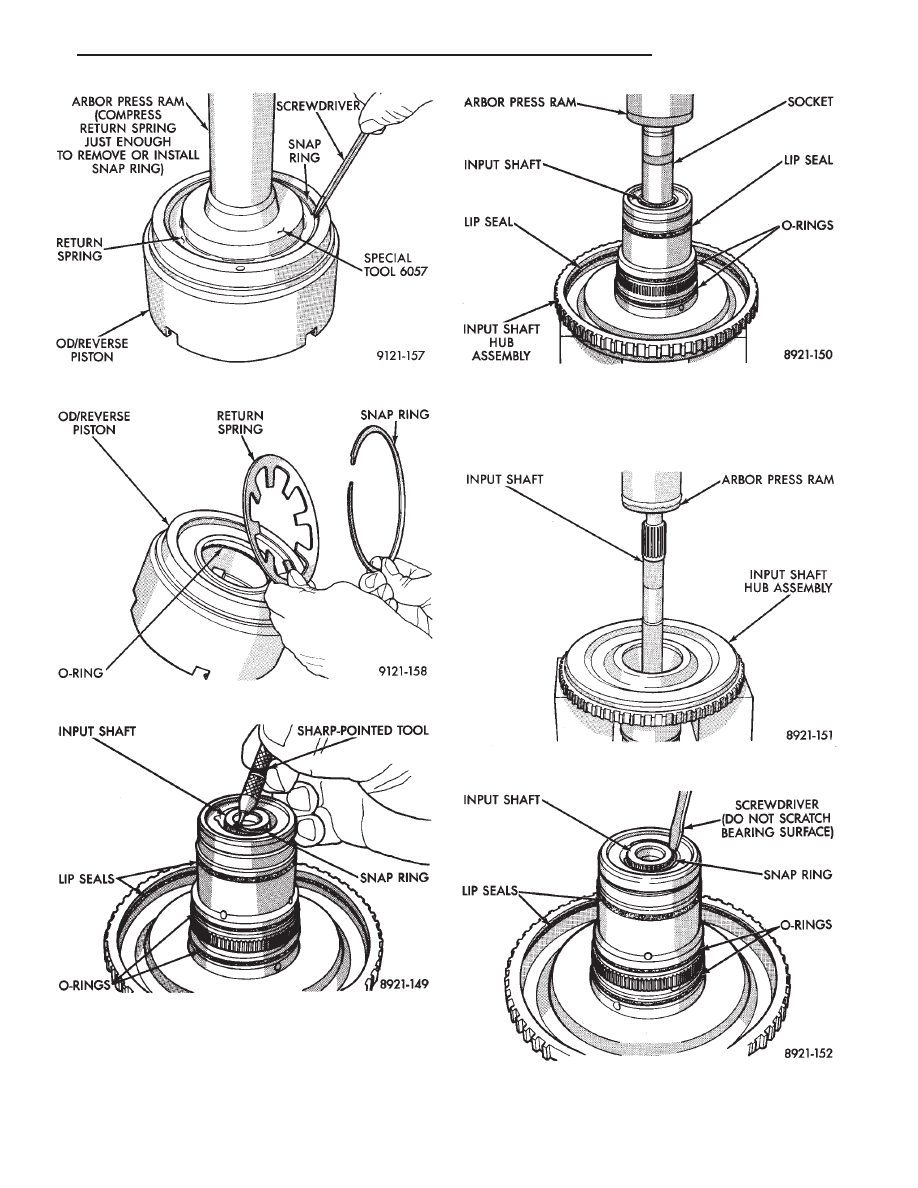

Fig. 28 Remove Input Shaft Snap Ring

Fig. 29 Remove Input Shaft

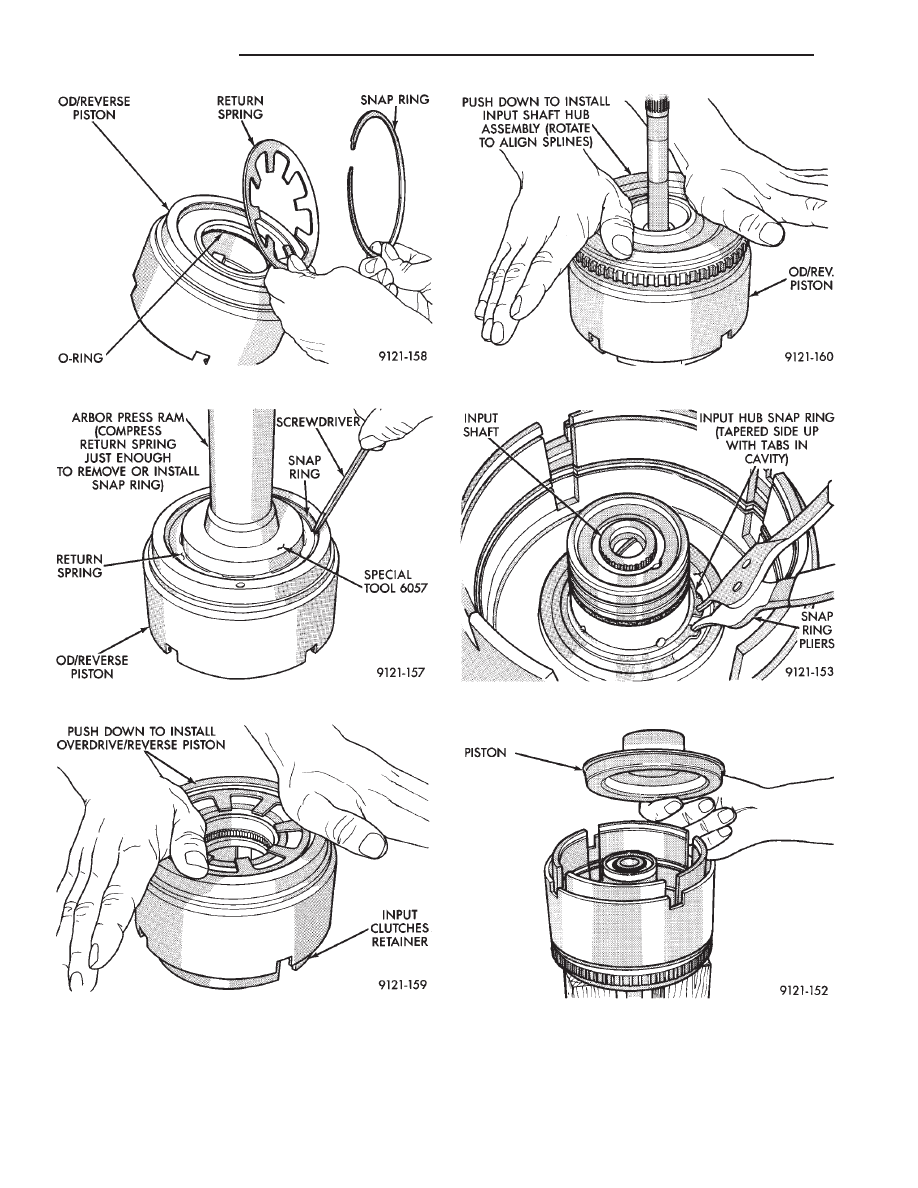

Fig. 1 Install Input Shaft

Fig. 2 Install Input Shaft Snap Ring

.

TRANSAXLE

21 - 121

Fig. 3 Return Spring and Snap Ring

Fig. 4 Install Snap Ring

Fig. 5 Install OD/Reverse Piston

Fig. 6 Install Input Shaft Hub Assembly

Fig. 7 Input Hub Tapered Snap Ring

Fig. 8 Underdrive Clutch Piston

21 - 122

TRANSAXLE

.

CAUTION: Compress return spring just enough to
remove or install snap ring.

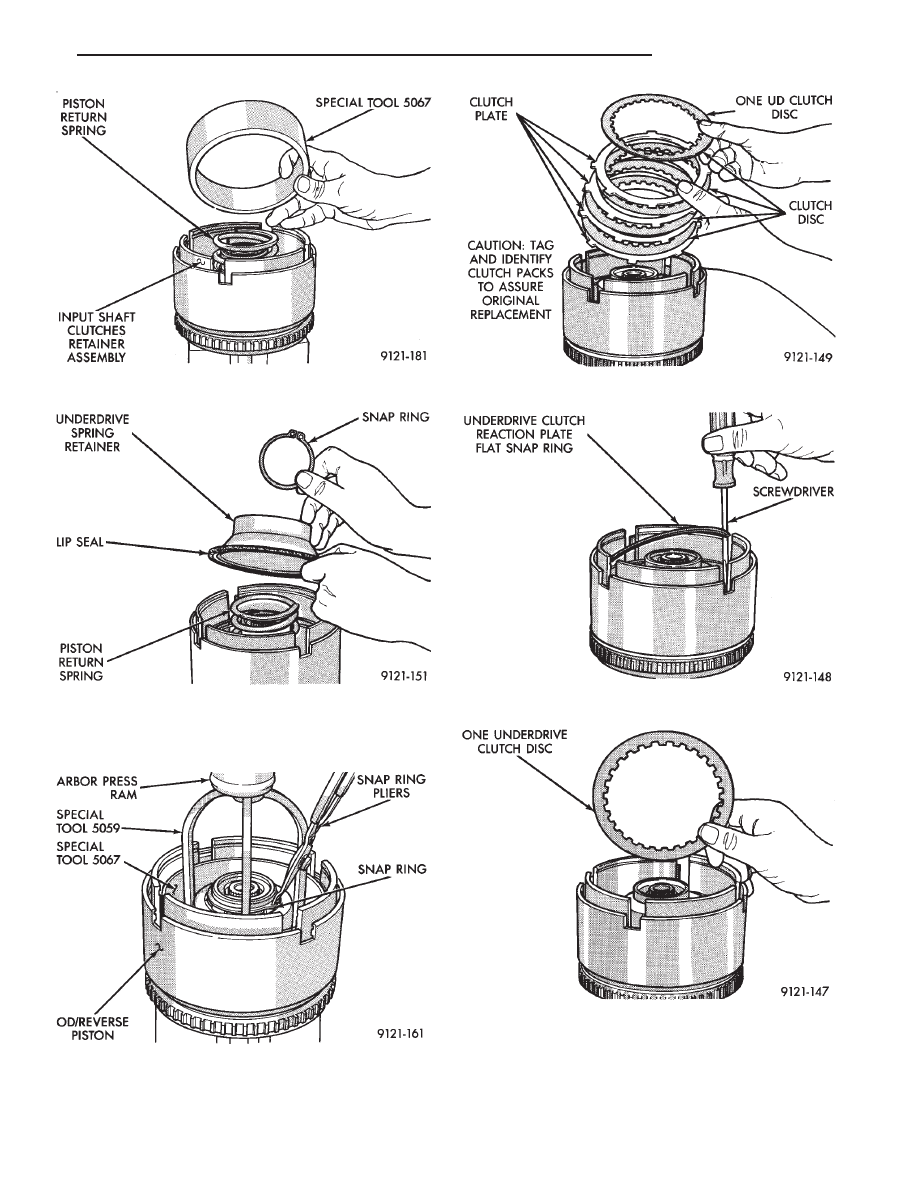

Fig. 9 Seal Compressor Tool 5067

Fig. 10 UD Return Spring and Retainer

Fig. 11 Install UD Spring Retainer and Snap Ring

Fig. 12 Underdrive Clutch Pack

Fig. 13 UD Clutch Flat Snap Ring

Fig. 14 Install Last UD Clutch Disc

.

TRANSAXLE

21 - 123

Snap ring ends must be located within one

finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

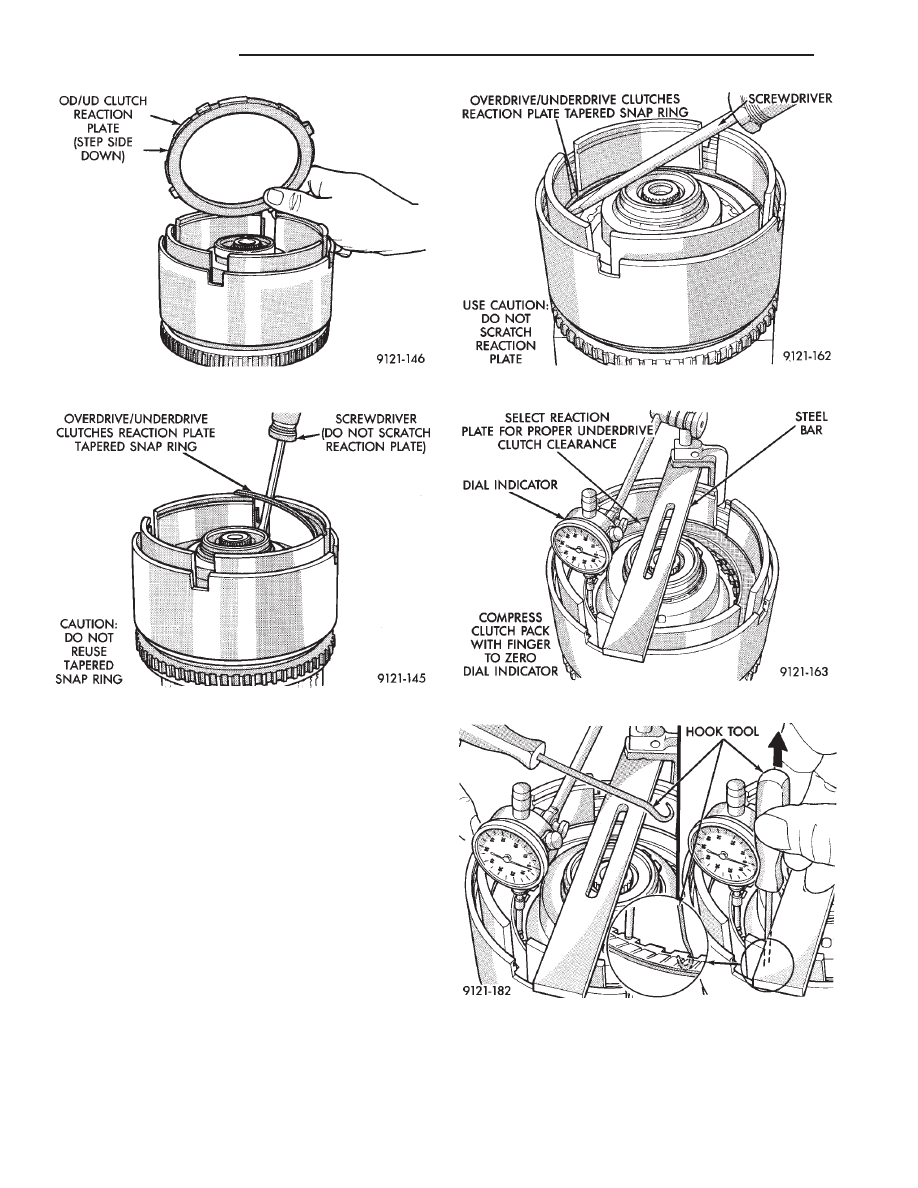

Fig. 15 OD/UD Reaction Plate

Fig. 16 Tapered Snap Ring

Fig. 17 Seating Tapered Snap Ring

Fig. 18 Set Up Dial Indicator for Clutch Clearance

Fig. 19 Use Hook Tool to Raise One Clutch Disc

21 - 124
