GEARSHIFT HOUSING

Roll pin must be flush with top of lever.

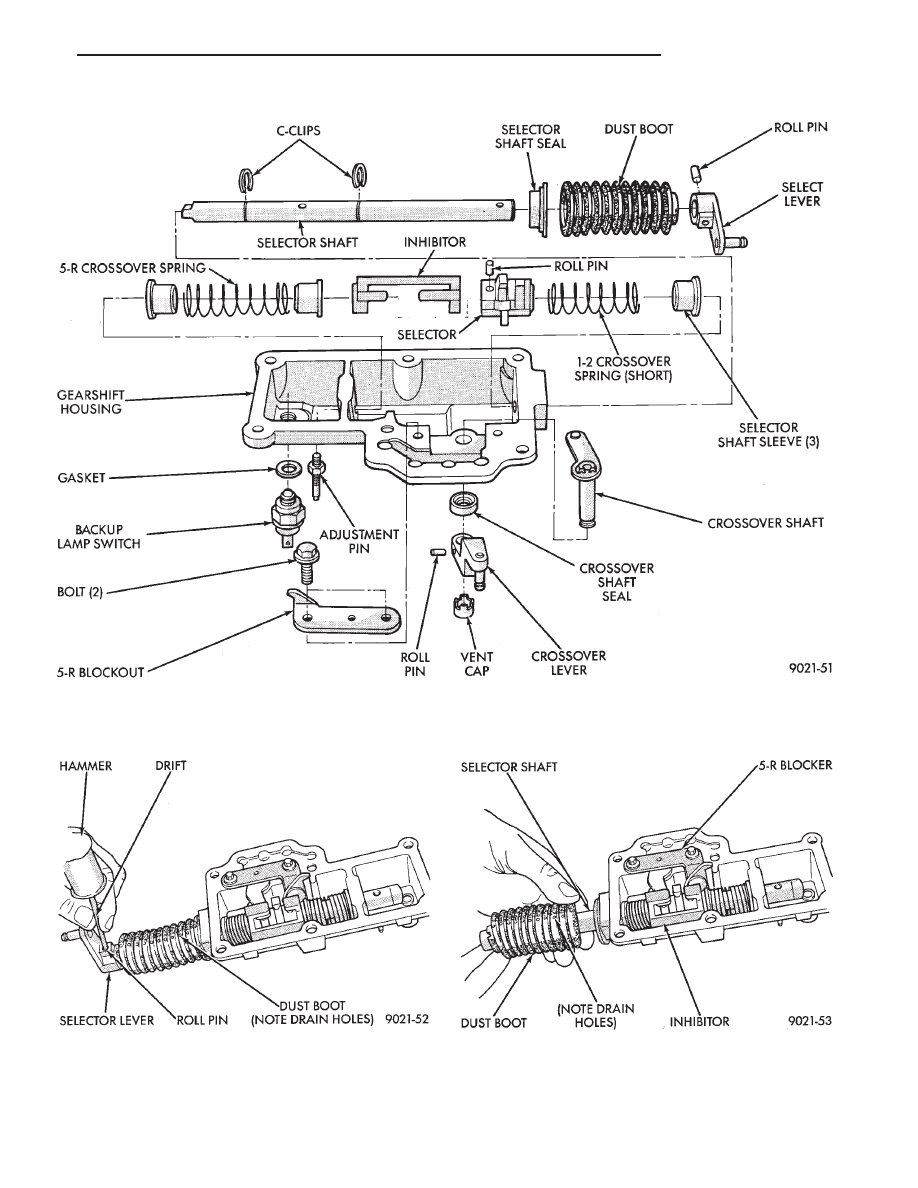

Fig. 1 Gearshift Housing Disassembled

Fig. 2 Remove or Install Roll Pin and Lever

Fig. 3 Dust Boot

.

TRANSAXLE

21 - 21

The C-Clip groves in the selector shaft will

damage the oil seal. Install oil seal after selector
shaft is installed. Always use a new oil seal when
selector shaft is removed.

Proper torque to the 5-R blocker attaching

bolts is very important (Fig. 8).

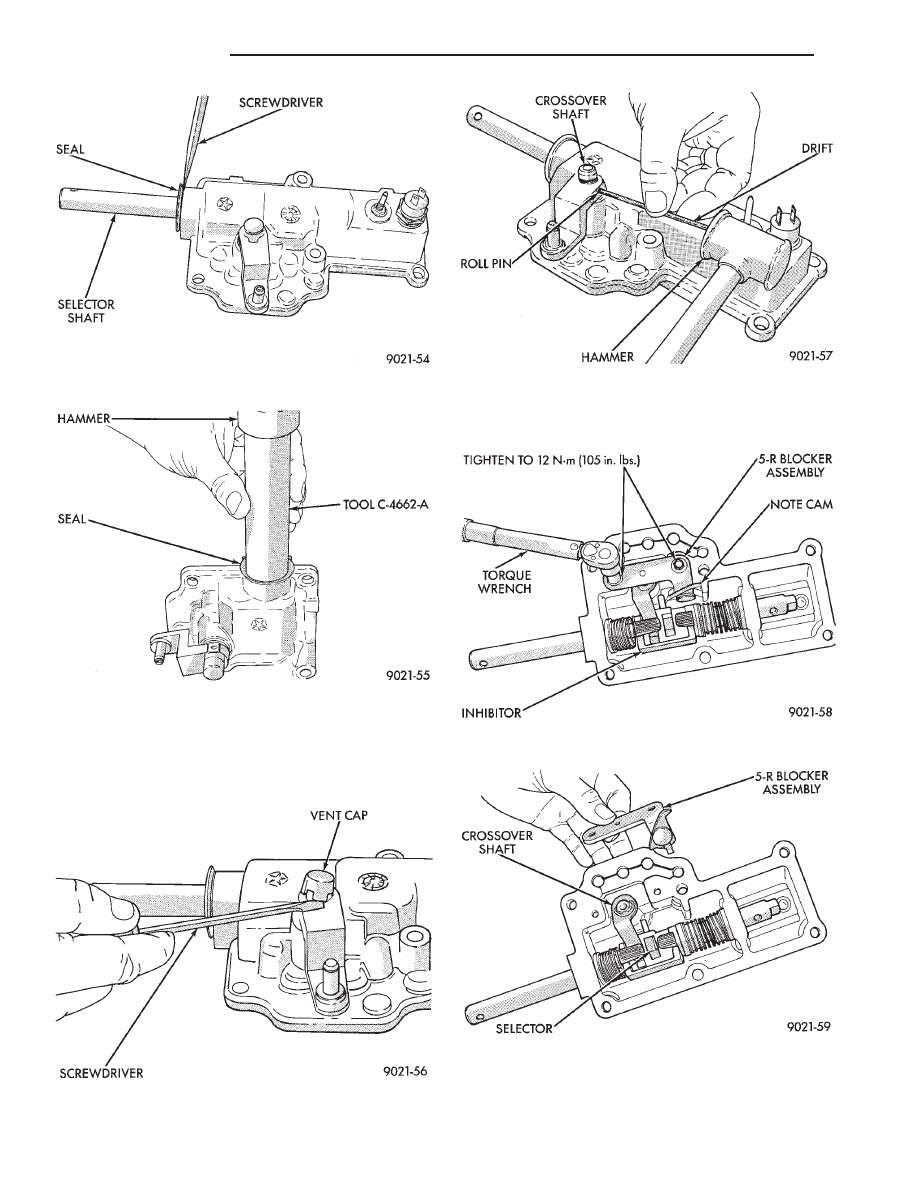

Fig. 4 Remove Oil Seal

Fig. 5 Install Oil Seal

Fig. 6 Remove Vent Cap

Fig. 7 Crossover Shaft Roll Pin

Fig. 8 5-R Blocker Attaching Bolts

Fig. 9 5-R Blocker Assembly

21 - 22

TRANSAXLE

.

For Disassembly: Drive roll pin out far enough

to clear the selector shaft, but pin must remain in
the selector so not to break the housing.

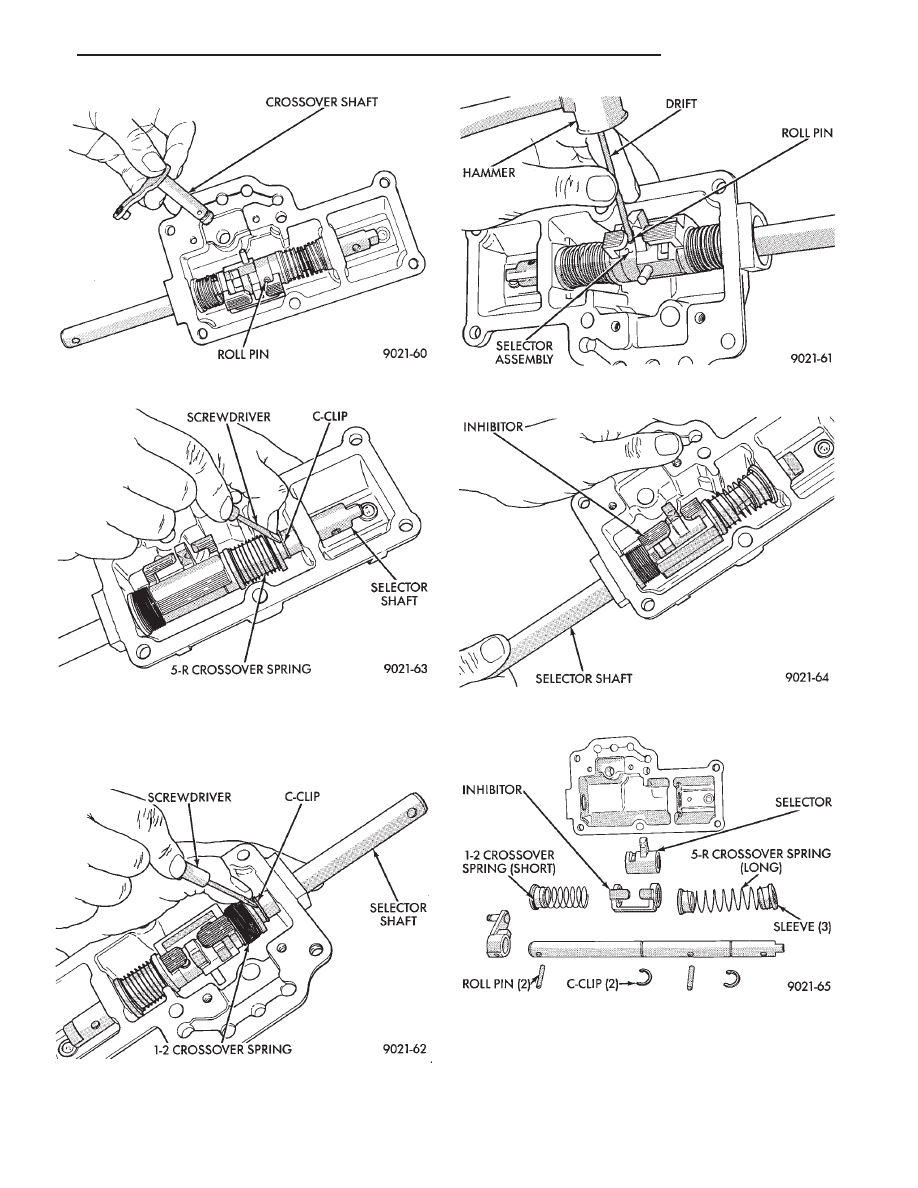

Fig. 10 Crossover Shaft

Fig. 11 Selector Shaft C-Clip

Fig. 12 Selector Shaft C-Clip

Fig. 13 Selector Assembly Roll Pin

Fig. 14 Remove or Install Selector Shaft

Fig. 15 Disassembled View

.

TRANSAXLE

21 - 23

DIFFERENTIAL BEARING RETAINER

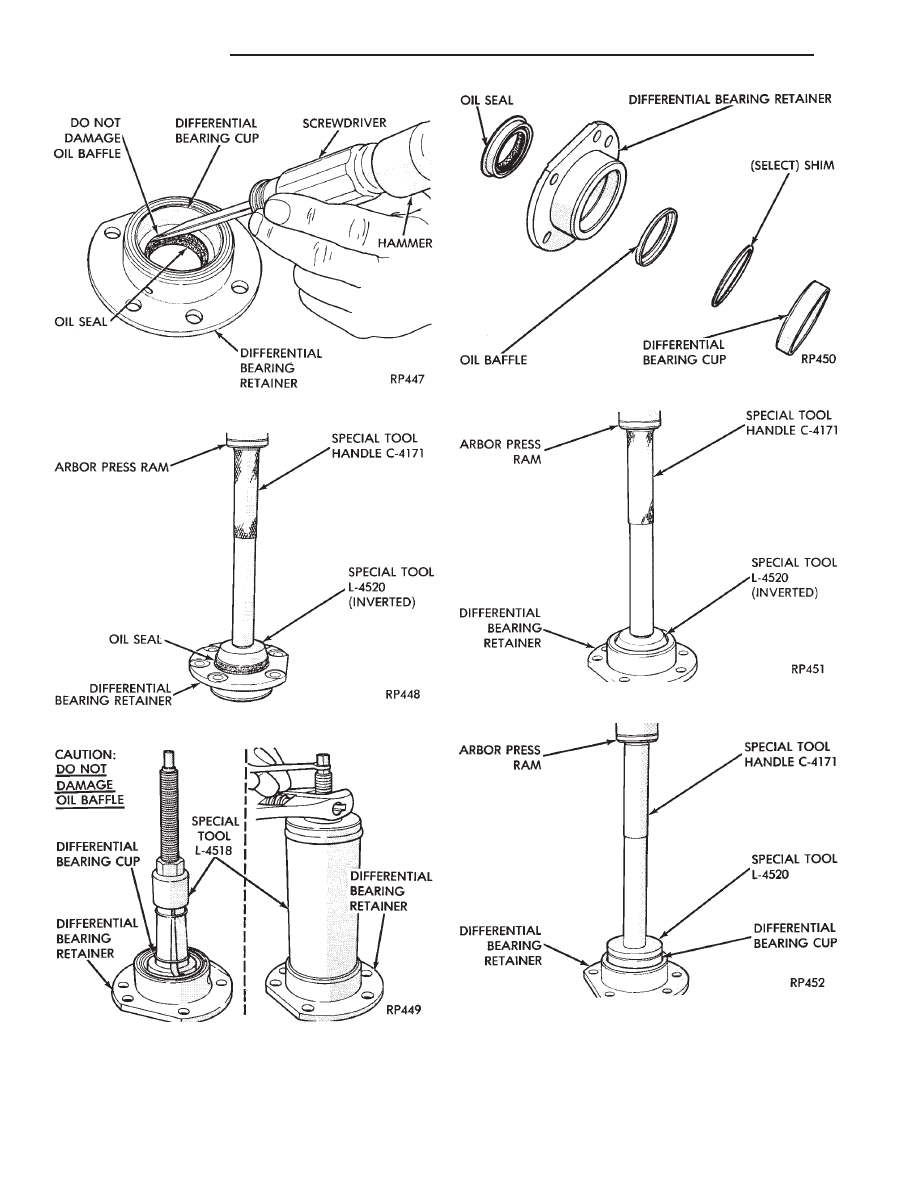

Fig. 1 Remove Differential Bearing Retainer Seal

Fig. 2 Install Differential Bearing Retainer Seal

Fig. 3 Remove Differential Bearing Retainer Cup

Fig. 4 Differential Bearing Retainer

Fig. 5 Install Oil Baffle

Fig. 6 Insert (Select) Shim and Differential Bearing

Retainer Cup
