REAR BUMPER

REMOVAL (FIG. 4)

(1) Remove nuts holding front bumper end caps to

quarter panels.

(2) Remove nut holding front bumper end caps to

bumper support.

(3) Remove push-in fastener holding front bumper

end caps to bumper.

(4) Support front bumper on a suitable lifting device.
(5) Remove nuts holding front bumper to support

bracket.

INSTALLATION

Reverse the preceding operation.

HIGH LINE REAR BUMPER AND FASCIA

REMOVAL (FIG. 5)

(1) Remove push-in fasteners holding fascia to wheel

openings.

(2) Remove nuts holding fascia to quarter panels.
(3) Support front bumper on a suitable lifting device.
(4) Remove bolts holding bumper reinforcement to

bumper support brackets.

(5) Separate bumper assembly from vehicle.

INSTALLATION

Reverse the preceding operation.

FRONT WHEEL DRIVE VAN/WAGON CROSSMEM-
BER

REMOVAL (FIG. 6)

(1) Hoist vehicle and support on safety stands. Refer

to Group 0, Lubrication and Maintenance for proper
procedures.

(2) Remove front wheels.
(3) Disconnect lower ball joints from the knuckle

assembly. Refer to Group 2, Suspension for proper
procedures.

(4) Disconnect power steering hose tie-down from

rear upper edge of crossmember, if equipped.

(5) Remove bolts holding steering gear to crossmem-

ber. Refer to Group 19, Steering for proper procedures.

(6) Support crossmember on a suitable lifting device.
(7) Remove nuts holding rear of crossmember to the

frame.

(8) Remove bolts holding crossmember to frame from

above lower control arms.

(9) Separate the crossmember from the vehicle.
(10) Transfer lower control arms and sway elimina-

tor shaft to new crossmember, if crossmember is being
replaced. Refer to Group 2, Suspension for proper
procedure.

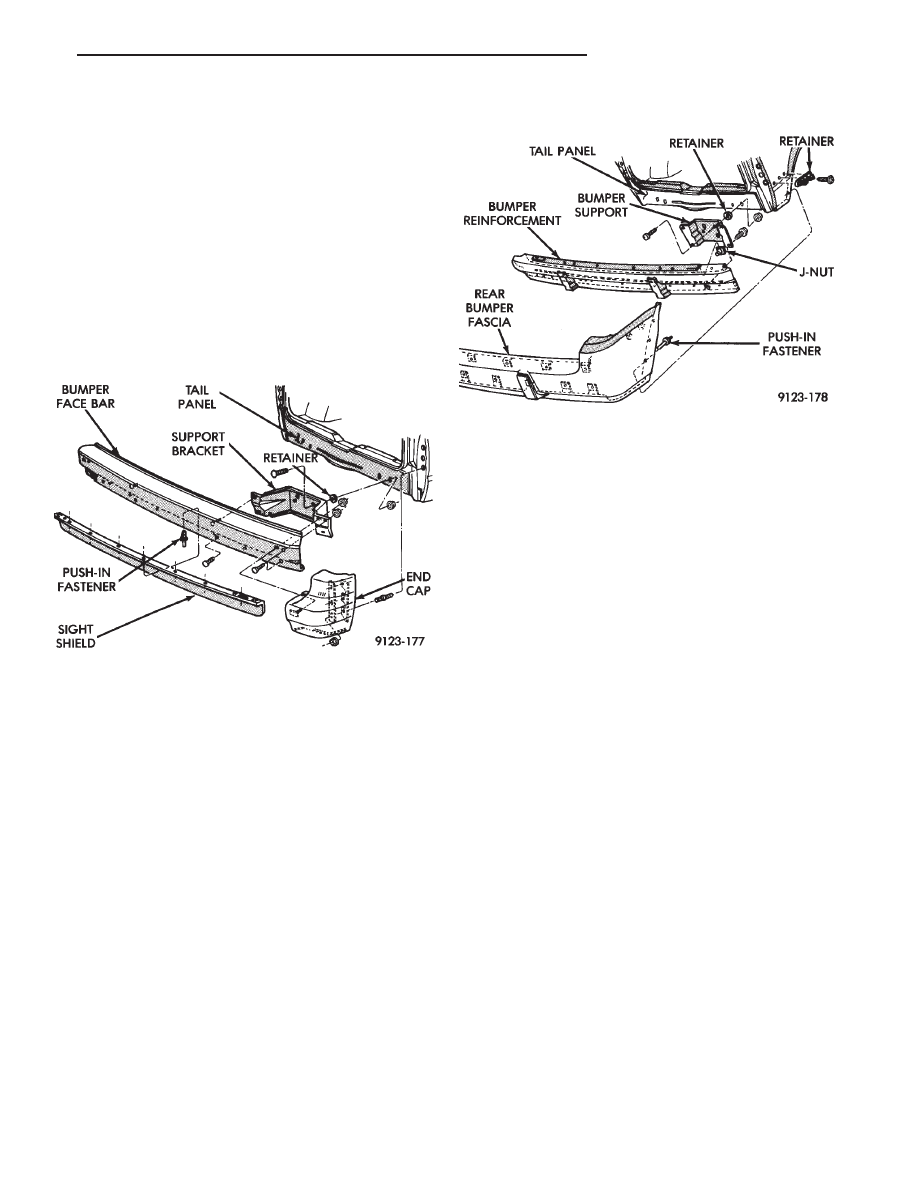

Fig. 4 Rear Bumper

Fig. 5 High Line Rear Bumper and Fascia

.

FRAME AND BUMPERS

13 - 3

INSTALLATION

Reverse the preceding operation.

ALL WHEEL DRIVE VAN/WAGON CROSSMEMBER

REMOVAL (FIG. 7)

(1) Hoist vehicle and support on safety stands. Refer

to Group 0, Lubrication and Maintenance for proper
procedures.

(2) Remove front wheels.
(3) Disconnect lower ball joints from the knuckle

assembly. Refer to Group 2, Suspension for proper
procedures.

(4) Disconnect power steering hose tie-down from

rear upper edge of crossmember, if equipped.

(5) Remove bolts holding steering gear support

bridge to crossmember.

(6) Remove bolt holding engine bobble strut to cross-

member.

(7) Support crossmember on a suitable lifting device.
(8) Remove nuts holding rear of crossmember to the

frame.

(9) Remove bolts holding crossmember to frame from

above lower control arms.

(10) Separate the crossmember from the vehicle.

(11) Transfer lower control arms and sway elimina-

tor shaft to new crossmember, if crossmember is being
replaced. Refer to Group 2, Suspension for proper
procedure.

INSTALLATION

Reverse the preceding operation.

FRAME DIMENSIONS

Frame dimensions are listed in metric scale then

converted to inch scale listed in parenthesis. All dimen-
sions are from center to center of Principal Locating
Point (PLP), or from center to center of PLP and
fastener location.

VEHICLE PREPARATION

Position the vehicle on a level work surface. Using

screw or bottle jacks, adjust the vehicle PLP heights to
the specified dimension above a level work surface.
Vertical dimensions can be taken from the work sur-
face to the locations indicated (Fig. 8, 9, 10 or 11).

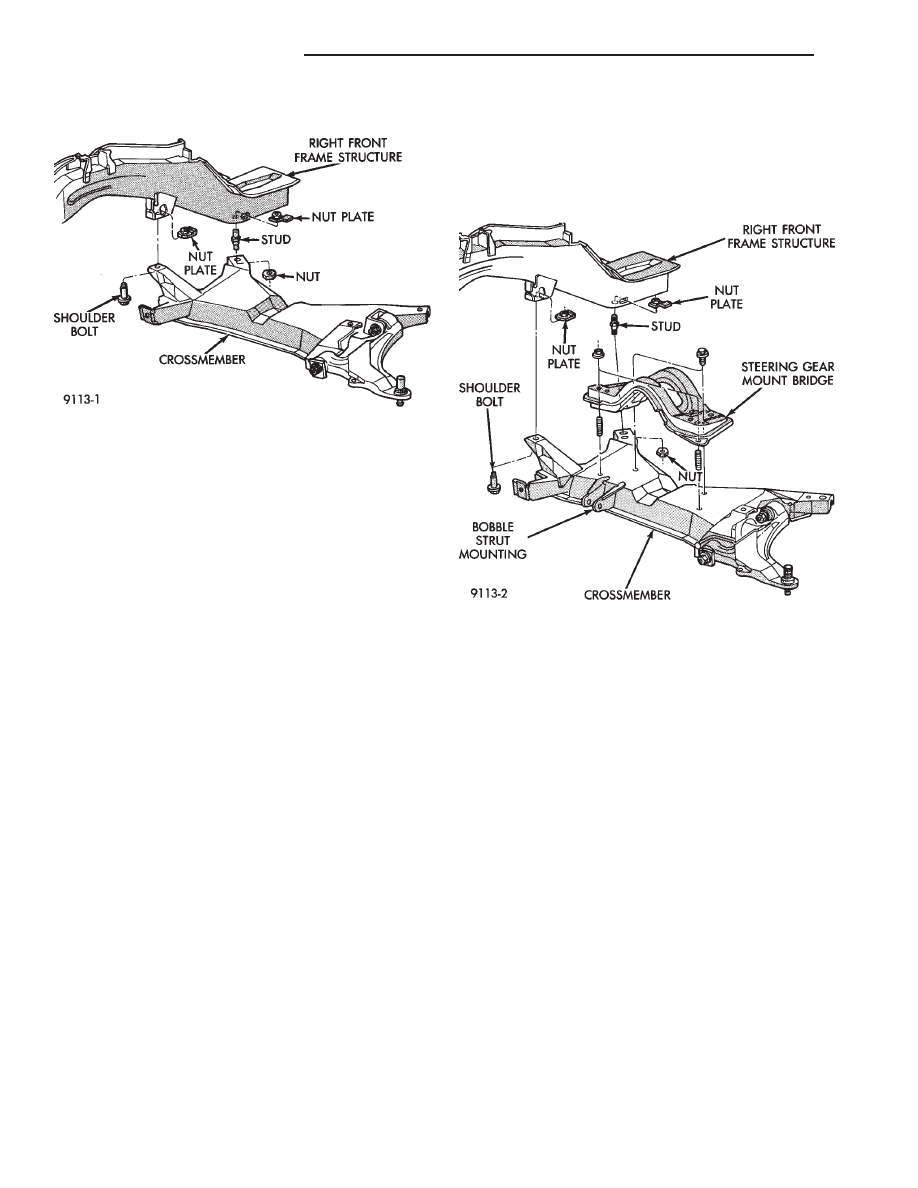

Fig. 6 Front Wheel Drive Van/Wagon Crossmember

Fig. 7 All Wheel Drive Van/Wagon Crossmember

13 - 4

FRAME AND BUMPERS

.

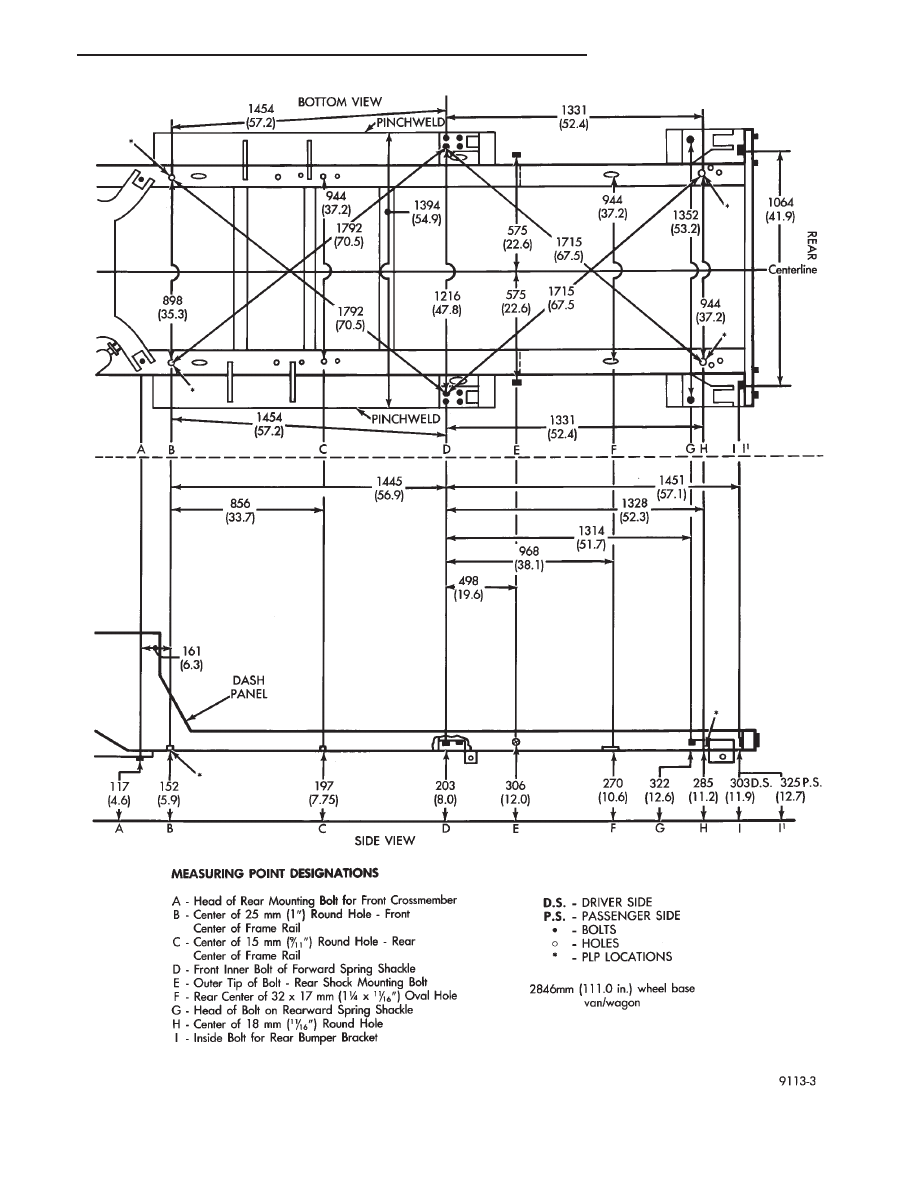

Fig. 8 Dimensions Rear of Crossmember—Short Wheel Base Van/Wagon

.

FRAME AND BUMPERS

13 - 5

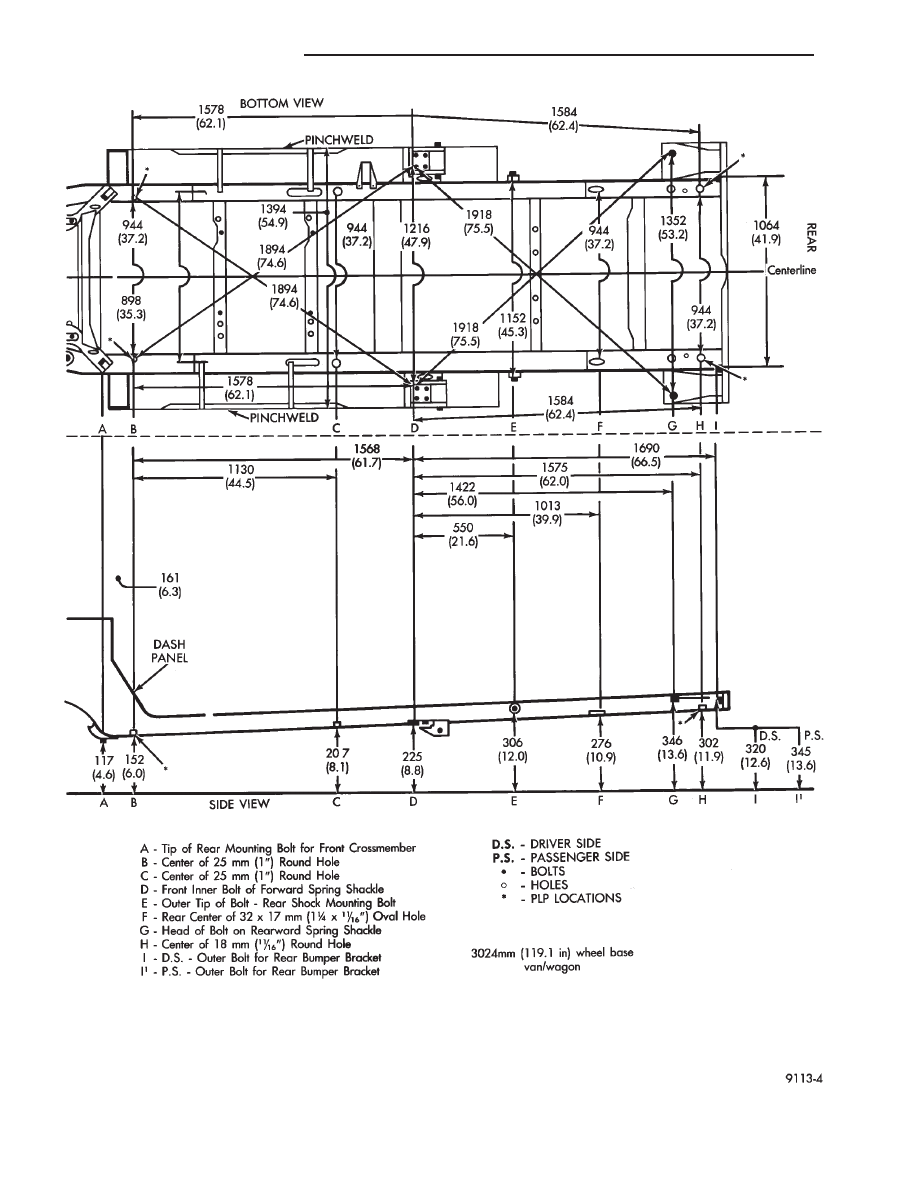

Fig. 9 Dimensions Rear of Crossmember—Long Wheel Base Van/Wagon

13 - 6

FRAME AND BUMPERS

.
