Chevrolet Viva (2005 год). Руководство - часть 18

70

Пристегивание ребенка
Усадить ребенка в детское сидение
безопасности.

Соединить язычки замков ремней
детского сидения безопасности и
защелкнуть в замке ремня.

Для регулировки по длине натянуть
ленту ремня спереди на детском
сидении безопасности или ослабить,
приподняв металлическую пряжку.

Ремень должен плотно, но без давления
прилегать к телу.

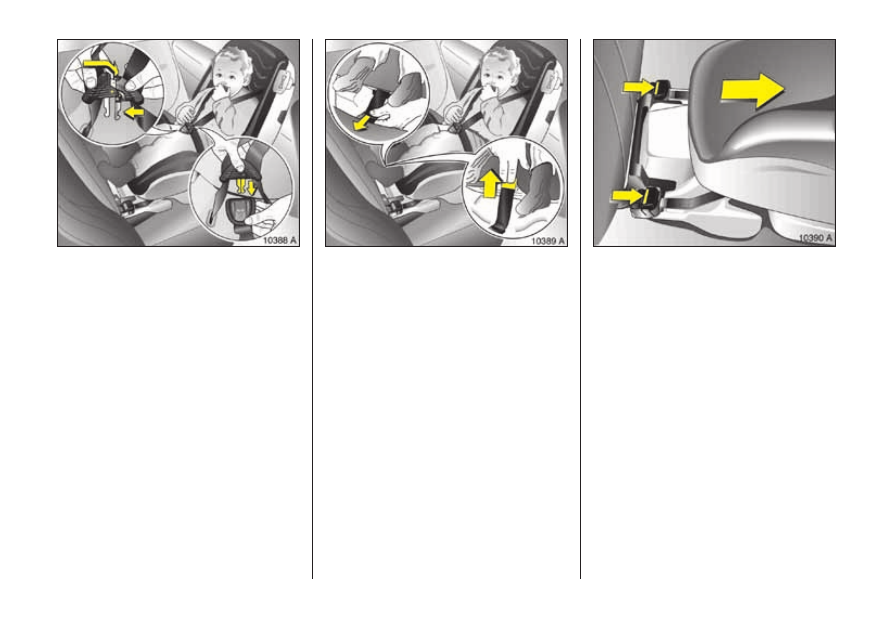

Демонтаж детского сидения

безопасности
Открыть замок ремня с задней
стороны детского сидения
безопасности и нажать красные
клавиши обоих замков ремня на
фиксирующей консоли. Снять детское
сиденье безопасности с фиксирующей
консоли.

Для демонтажа фиксирующей консоли
освободить снизу замки ремней.

71

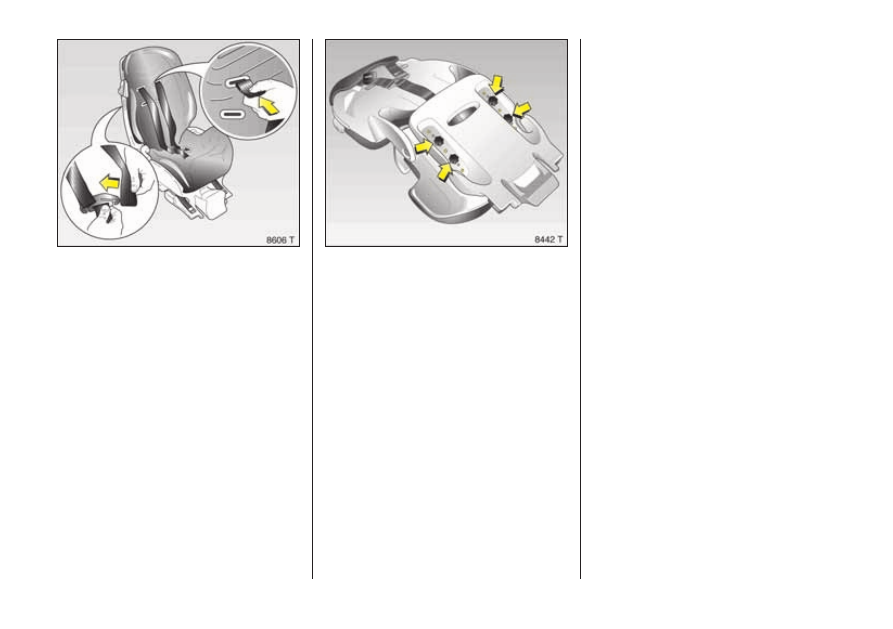

Регулирование по росту
Отрегулировать ремни по высоте в соот-
ветствии с ростом ребенка: снять
обшивку с задней стороны спинки
сидения, вынуть проходящие вертикаль-
но ремни из металлической пряжки и
вытянуть вперед. Продеть ремни через
другие шлицы и вставить в металличес-
кую пряжку. Вернуть в прежнее
положение обивку на задней стороне
спинки сидения.

Изменение положения детского сидения
безопасности на крепежной консоли в
зависимости от размеров тела ребенка:
открутить четыре винта или гайки с
накаткой на нижней стороне крепежной
консоли. Снять крепежную консоль и
надеть на шпильки в желаемое
положение (3 возможных положения).
Плотно закрутить винты или гайки с
накаткой.

72

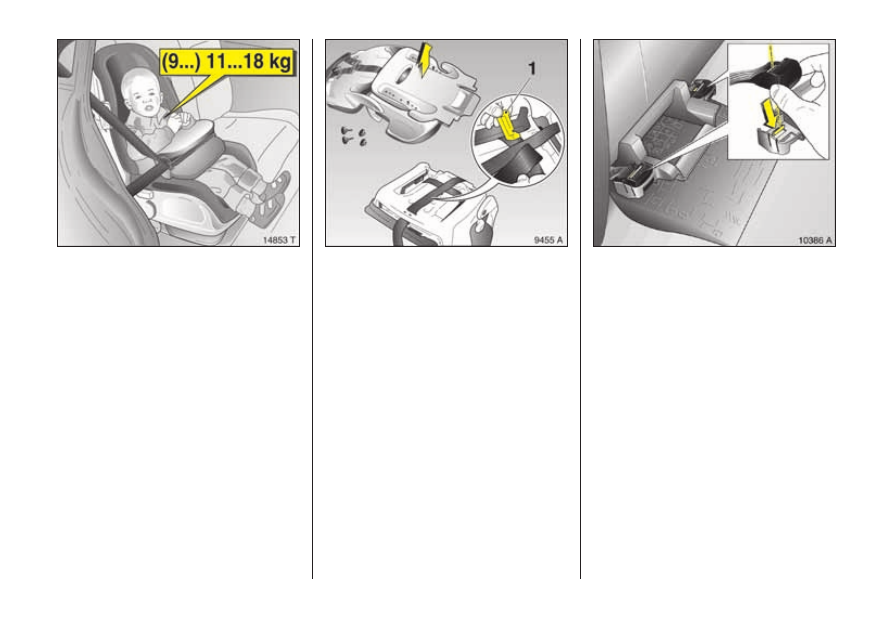

Система безопасности детей,

Детское сидение безопасности 3,

диапазон массы I:

от 9 кг до 18 кг

1)

Установить детское сидение безопас-
ности на одном из крайних мест
заднего сидения только в направлении
движения.

Детское сидение безопасности диапа-
зона массы I имеется также в отдель-
ности. О его использовании см. дальше
в третьей колонке на данной странице.

1) Данную систему рекомендуется

использовать, начиная с массы тела 11 кг.

Переоборудование диапазона

массы   0 и I в диапазон массы I
Демонтировать детское сидение без-
опасности в последовательности,
обратной монтажу для диапазонов
массы 0 и I.

Перевернуть детское сидение
безопасности и отвинтить четыре
винта или, соответственно, гайки с
накаткой с нижней стороны
крепежной консоли. Снять крепежную
консоль.

Приподнять зажим 1 и вынуть из петли
ремня, вытянуть замок ремня из
сидения. Снять встроенный ремень с
детского сидения безопасности.

Все детали тщательно хранить.

Надеть крепежную консоль,
перевернутую на 180°, на обе шпильки
(3 возможных положения). Плотно
завинтить винты или гайки с накаткой.

Крепление в автомобиле
Уложить компенсирующую подложку в
углубление заднего сидения. Вставить
имеющуюся в комплекте
фиксирующую консоль, как показано
на рисунке, скругленной стороной
между спинкой сидения и сидением и
зафиксировать оба замка ремня в
фиксирующей консоли.

73

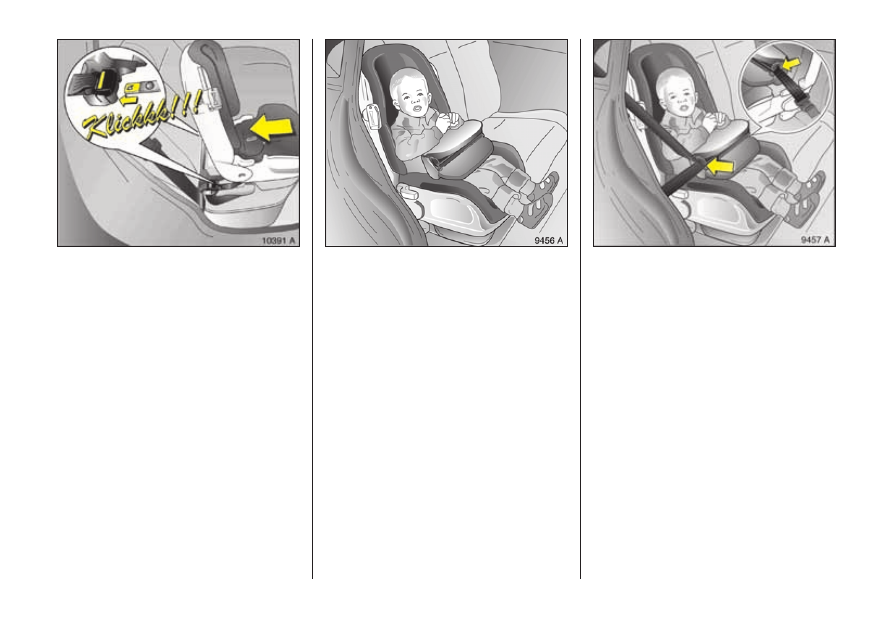

Зафиксировать детское сидение
безопасности только в направлении
движения обоими язычками ремней на
крепежной консоли в замках ремней
фиксирующей консоли до щелчка.
Проверить фиксацию, потянув за
сидение.

Пристегивание ребенка
Усадить ребенка в детское сидение
безопасности.

Установить защитный столик в
углубления на основании сидения.

Установить верхнюю направляющую
ремня безопасности автомобиля в
самое нижнее положение 3.
Регулировка по высоте, см. стр. 52.

Вставить плечевой и поясной ремни
безопасности автомобиля в направля-
ющие ремней на защитном столике.

Защелкнуть язычок замка ремня
безопасности автомобиля в замок
ремня.
Демонтаж детского сидения

безопасности
Нажать красные клавиши обоих замков
ремней на фиксирующей консоли.
Снять детское сидение безопасности с
фиксирующей консоли, см. стр. 70,
рис. 10390 А.

Для демонтажа фиксирующей консоли
освободить снизу замки ремней.
