Для регулировки по высоте вытянуть
оба плечевых ремня назад через
шлицы. Затем пропустить ремни в
требуемом положении через шлицы.

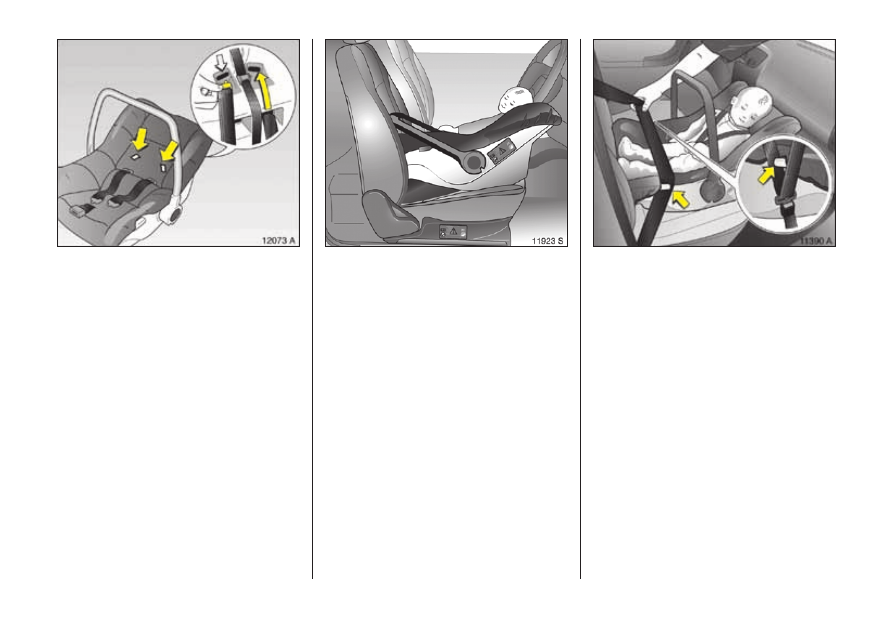

Крепление в автомобиле
Поднять вверх ручку детской колыбели
безопасности. Установить колыбель с
пристегнутым ребенком на сидение
переднего пассажира обязательно
против направления движения
автомобиля, как показано на рисунке.

Установить спинку сидения, как это
описано на стр. 55.

Установить верхнюю точку поворота
ремня безопасности автомобиля в
самое нижнее положение, см. стр. 52.

Вытянуть ремень безопасности авто-
мобиля из ролика и пропустить
поясной ремень через обе
направляющие пряжки с боков
сидения.

Защелкнуть замок ремня.

66

67

Открыть, откинув в сторону, пряжку с
задней стороны детской колыбели
безопасности.

Провести плечевой ремень безопас-
ности автомобиля снаружи по спинке
детской колыбели и через открытую
пряжку. Плотно натянуть ремень
безопасности автомобиля и закрыть
пряжку.

Освободить ручку для переноски,
прижав ее вниз, и откинуть к спинке
сидения автомобиля.

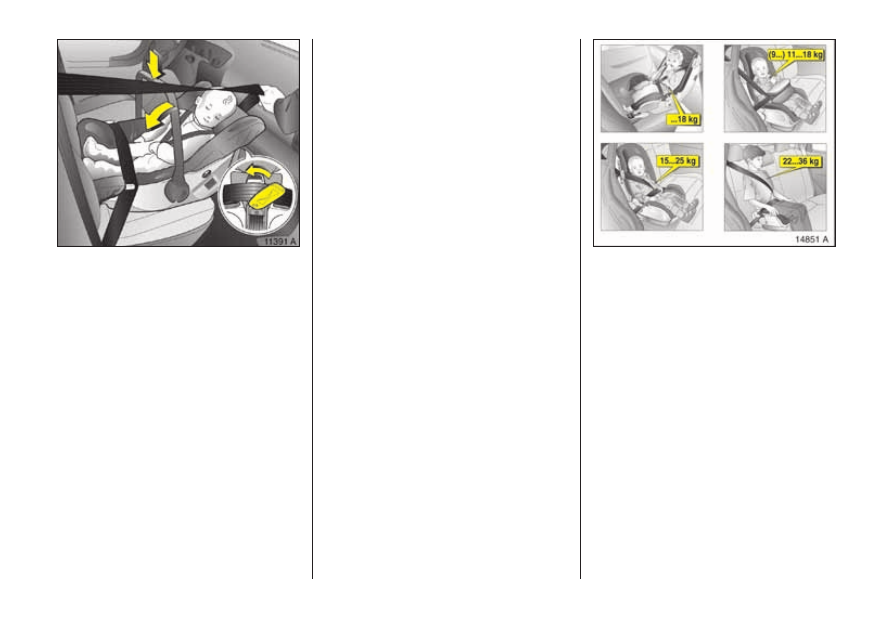

Система безопасности детей,

детское сидение безопасности 3

без транспондеров

Модульная система для различных
диапазонов массы:
z Диапазон массы 0 и I: от рождения до

массы тела 18 кг. Монтаж только
против направления движения.

z Диапазон массы I: для массы тела от

9 до 18 кг. Рекомендуется исполь-
зовать диапазон массы I начиная
с массы 11 кг. Монтаж только по
направлению движения.

z Диапазон массы II: для массы тела от

15 до 25 кг. Монтаж только по
направлению движения.

z Диапазон массы III: для массы тела от

22 до 36 кг. Монтаж только по
направлению движения.

68

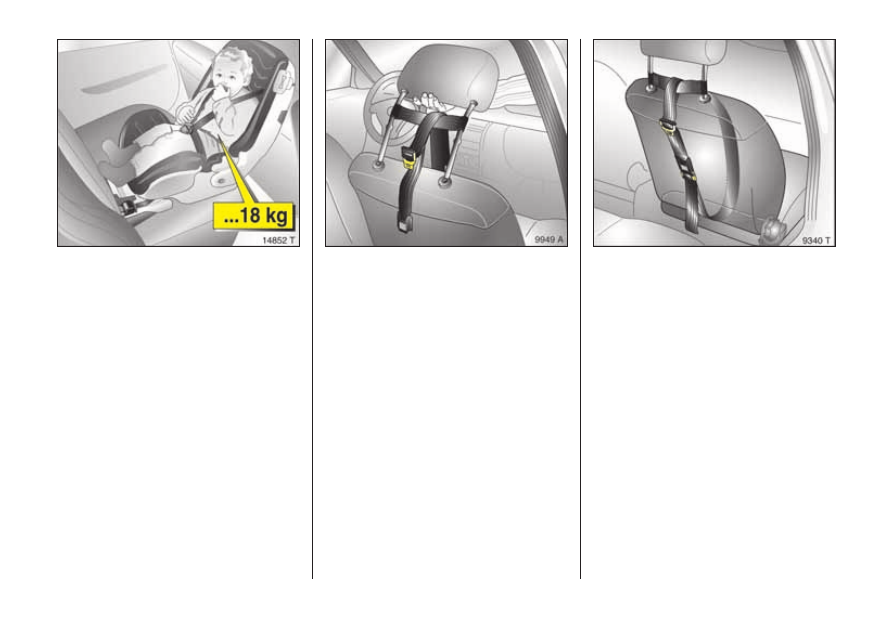

Система безопасности детей,

Детское сидение безопасности 3,

диапазон массы 0 – I:

от рождения до 18 кг

Детское сидение безопасности
монтируется на одном из крайних мест
заднего сидения только в направлении,
противоположном движению, в соот-
ветствии с приведенным ниже
описанием.

Крепление в автомобиле
Закрепить ремень "Reboard" 3 на
подголовнике соответствующего
переднего сидения следующим
образом:

демонтировать подголовник, нажав
стопорные пружины для их
освобождения и вытянув подголовник,
см. стр. 43.

Продвинуть ремень "Reboard", как
показано на рисунке, по обеим
штангам подголовника в самое верхнее
положение. Зафиксировать
подголовник в крепежных отверстиях
спинки сидения.

Провести длинную ленту ремня с языч-
ком замка между спинкой и сидением
водителя, защелкнуть в замок ремня
"Reboard" и натянуть.

69

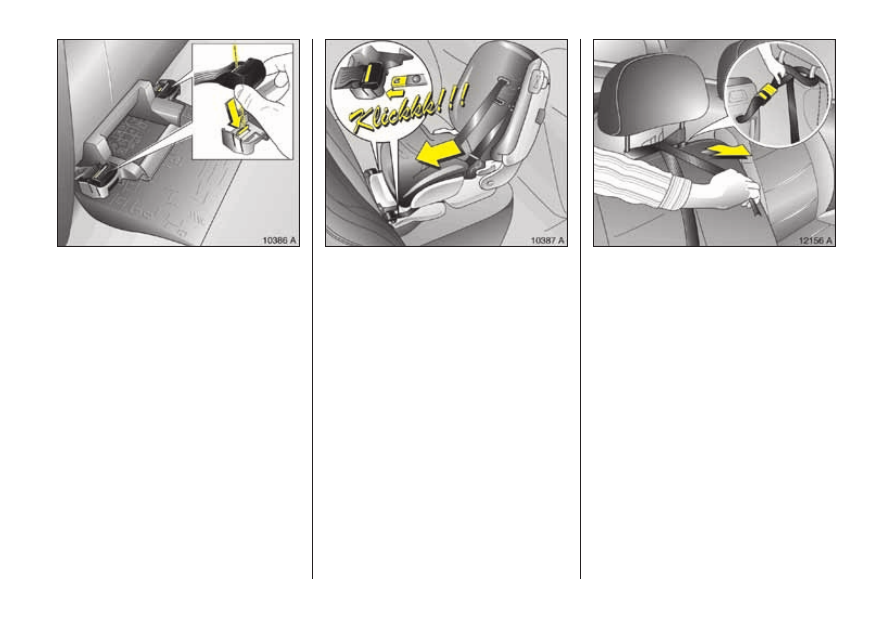

Уложить компенсирующую подложку в
углубление заднего сидения. Вставить
имеющуюся в комплекте фиксирующую
консоль, как показано на рисунке,
скругленной стороной между спинкой
сидения и сидением и зафиксировать оба
замка ремня в фиксирующей консоли.

Перед монтажом отрегулировать, при
необходимости, детское сидение
безопасности в соответствии с ростом
ребенка, см. стр. 71.

Зафиксировать детское сидение
безопасности только в направлении,
противоположном движению, на
крепежной консоли в замках ремней
фиксирующей консоли до щелчка.
Проверить фиксацию, потянув за
сидение.

Защелкнуть язычок замка ремня
"Reboard" в замок ремня, располо-
женный с задней стороны детского
сидения безопасности.

Подтянуть ремень "Reboard" к регуля-
тору ремня безопасности. Спинка
детского сидения безопасности
должна прилегать к переднему
сидению, а крепежная консоль должна
полностью лежать на сидении.

Для перемещения переднего сидения
ослабить ремень "Reboard", затем снова
его плотно затянуть за регулятор
ремня.
