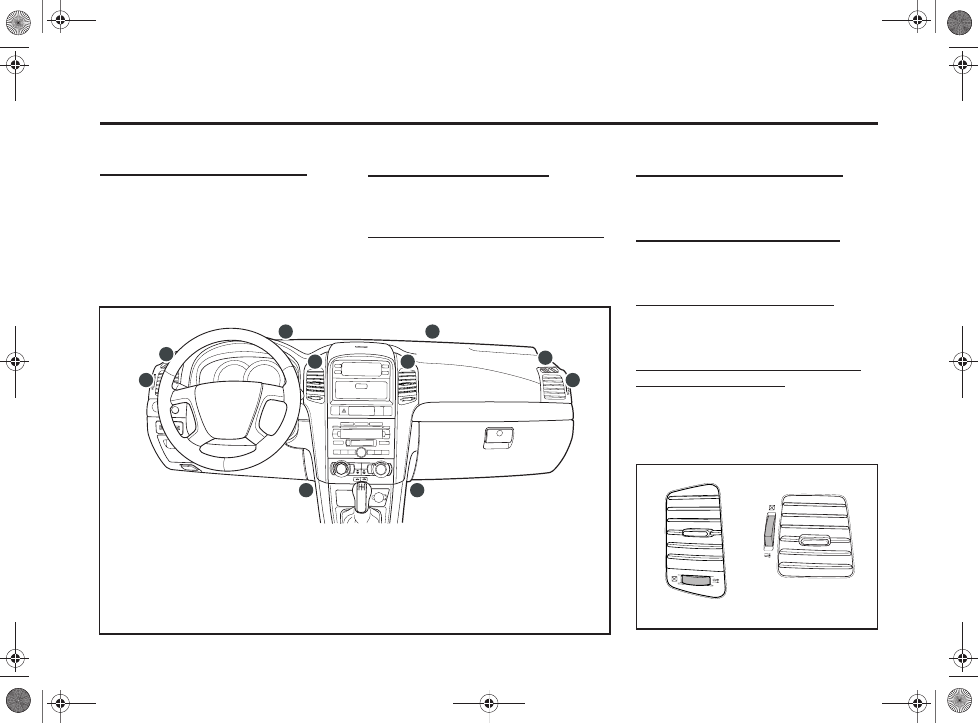

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Боковые вентиляционные решетки
Боковые вентиляционные решетки можно

отрегулировать так, чтобы поступающий

через них поток воздуха был направлен

прямо на передние сидения или в сторону

боковых окон.

Сопла обдува ветрового стекла
Сопла обдува ветрового стекла служат для

направления потока воздуха на ветровое стекло.
Центральные вентиляционные решетки
Направление потока воздуха, поступающего

через центральные регулируемые

вентиляционные решетки, можно изменять.

Нижние вентиляционные отверстия

Сквозь нижние вентиляционные отверстия

поток воздуха поступает в область ног

передних сидений.
Сопла обдува окон передних дверей

Поток воздуха, поступающий через сопла обдува

окон передних дверей, направлен на боковые

окна, главным образом, на наружные зеркала.
Задние вентиляционные решетки*

Охлажденный или нагретый воздух проходит

под передними сиденьями и поступает

к задним сидениям в область ног.
Для закрытия центральных и боковых
вентиляционных решеток

Поверните колесо, расположенное ниже или

рядом с каждой вентиляционной решеткой, чтобы

блокировать воздушный поток, проходящий через

вентиляционные отверстия.

C7E4021A

(Центральные вентиляционные решетки)

(Боковые вентиляционные решетки)

1. Боковые вентиляционные решетки
2. Сопла обдува ветрового стекла
3. Центральные вентиляционные

решетки

4. Нижние вентиляционные отверстия
5. Сопла обдува окон передних дверей

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–3

C7E4001A

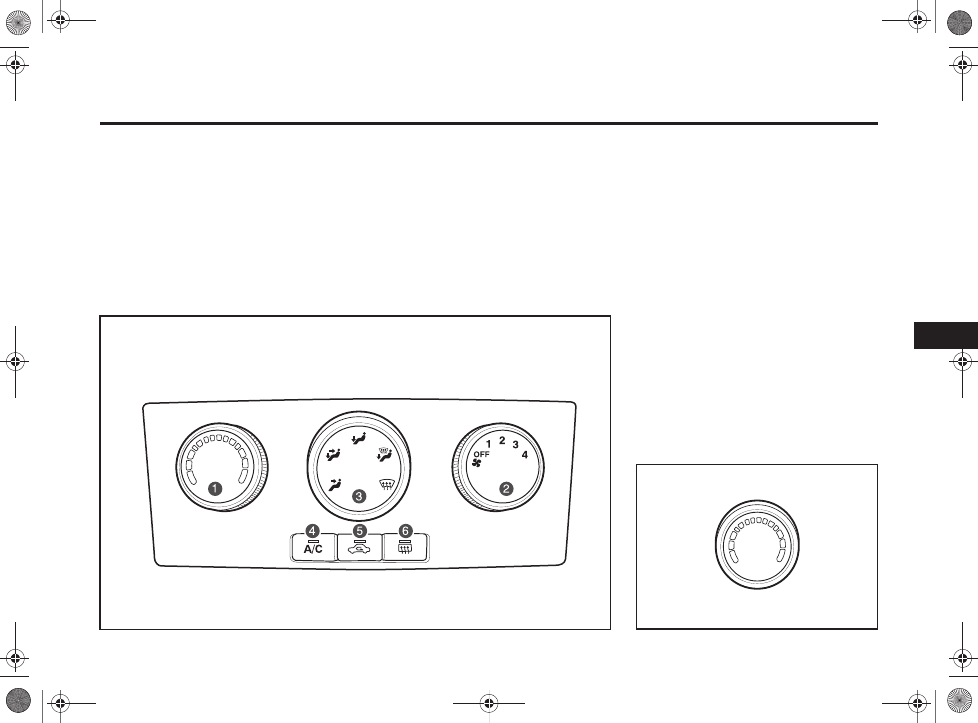

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Рукоятка регулирования температуры.
2. Рукоятка регулирования подачи воздуха.
3. Рукоятка переключения режимов

распределения воздуха.

4. Кнопка включения кондиционера (A/C)*.

См. „КОНДИЦИОНИРОВАНИЕ

ВОЗДУХА” далее в этом разделе.

5. Выключатель режима рециркуляции

воздуха.

6. Выключатель электрических

обогревателей заднего стекла

и наружных зеркал. (См. раздел

„ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ

ОБОГРЕВАТЕЛЕЙ ЗАДНЕГО СТЕКЛА

И НАРУЖНЫХ ЗЕРКАЛ”)

РУКОЯТКА РЕГУЛИРОВАНИЯ
ТЕМПЕРАТУРЫ

При помощи рукоятки регулирования

температуры можно отрегулировать

температуру воздуха, поступающего

через вентиляционные решетки.
Для подачи холодного воздуха рукоятку

следует перевести в синюю зону, для подачи

теплого воздуха – в красную зону.

C7E4003A

4–4 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА

РУКОЯТКА РЕГУЛИРОВАНИЯ ПОДАЧИ
ВОЗДУХА

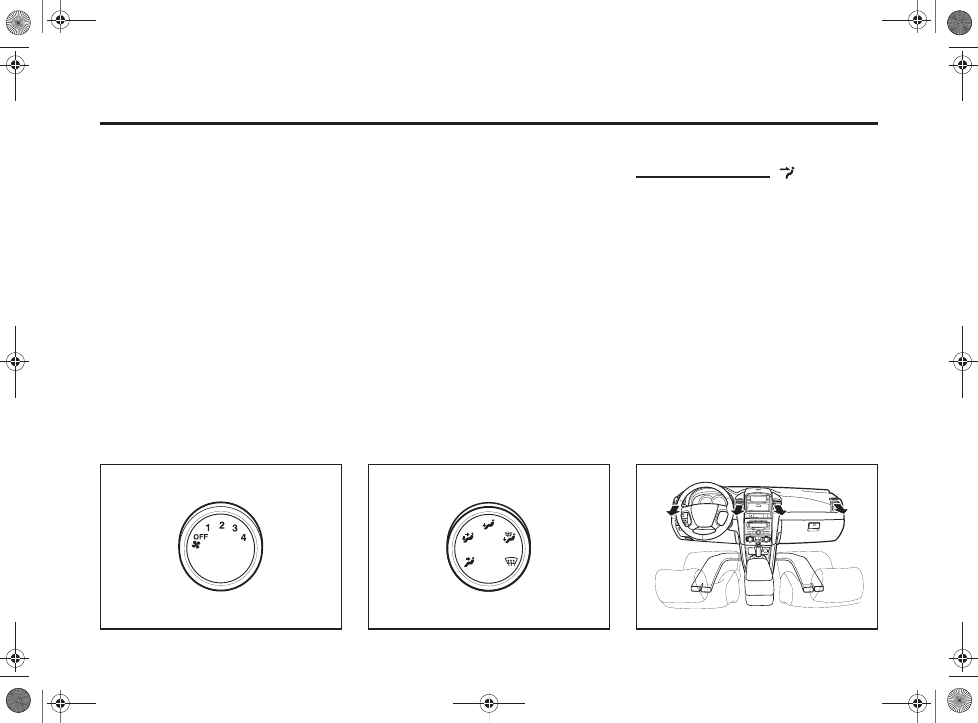

Рукоятка регулирования подачи воздуха

используется для регулирования

интенсивности потока воздуха,

поступающего в салон. При повороте

рукоятки по часовой стрелке скорость

вентилятора повышается, при повороте

против часовой стрелки – понижается.
Рукоятка регулирования подачи воздуха

имеет четыре положения: от „OFF” до 4.

РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ
РАСПРЕДЕЛЕНИЯ ВОЗДУХА

Рукоятка распределения воздуха

используется для изменения направления

воздушного потока.
С ее помощью можно установить один

из пяти режимов подачи воздуха:

Передняя часть салона  (

)

При установке этого режима воздух

подается через центральные и боковые

вентиляционные решетки.

C7D4002A

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–5

Двухуровневый обдув  (

)

Воздух поступает в двух направлениях.

через нижние вентиляционные отверстия

и через центральные и боковые

вентиляционные решетки.

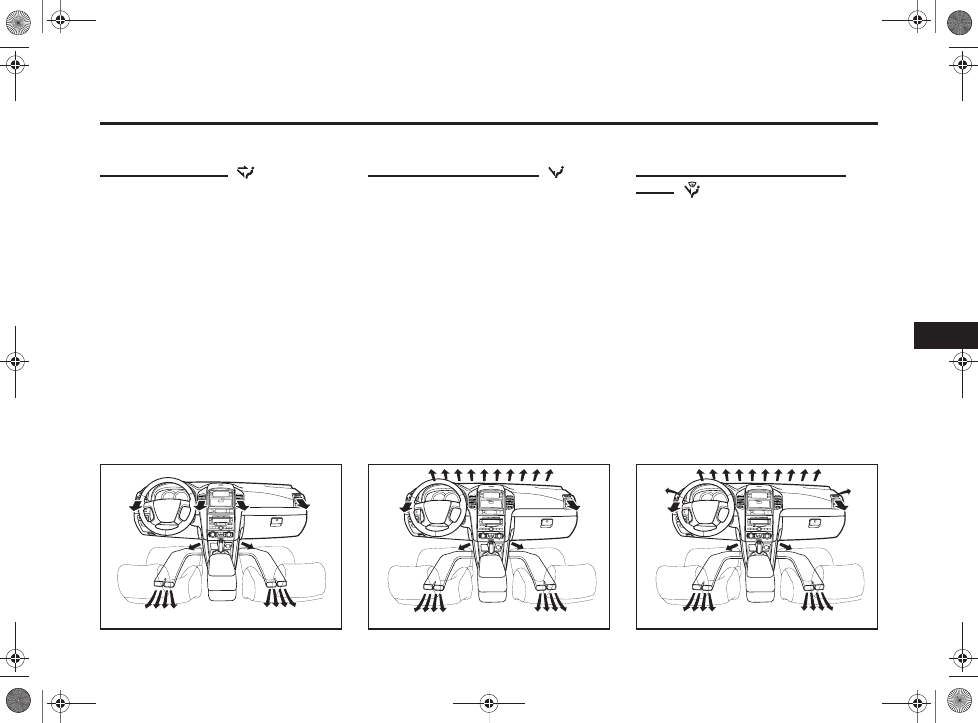

Подача воздуха в область ног  (

)

Основной поток воздуха поступает через

нижние вентиляционные отверстия. Воздух

поступает через сопла обдува ветрового

стекла, боковые вентиляционные решетки

и задние вентиляционные решетки.

Для нормального поступления воздуха

в заднюю часть салона пространство

под передними сидениями должно быть

свободным.

Подача воздуха в область ног/обдув

стекол  (

)

При этом режиме большая часть воздуха

поступает через сопла обдува ветрового

стекла и окон передних дверей, а также через

нижние вентиляционные отверстия.

Небольшое количество воздуха также

поступает через боковые вентиляционные

решетки.

C7D4003A

C7D4004A

C7D4005A
