ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР 4В - 7

ОГРАНИЧИТЕЛЬНЫЕ КЛАПАНЫ

Демонтаж

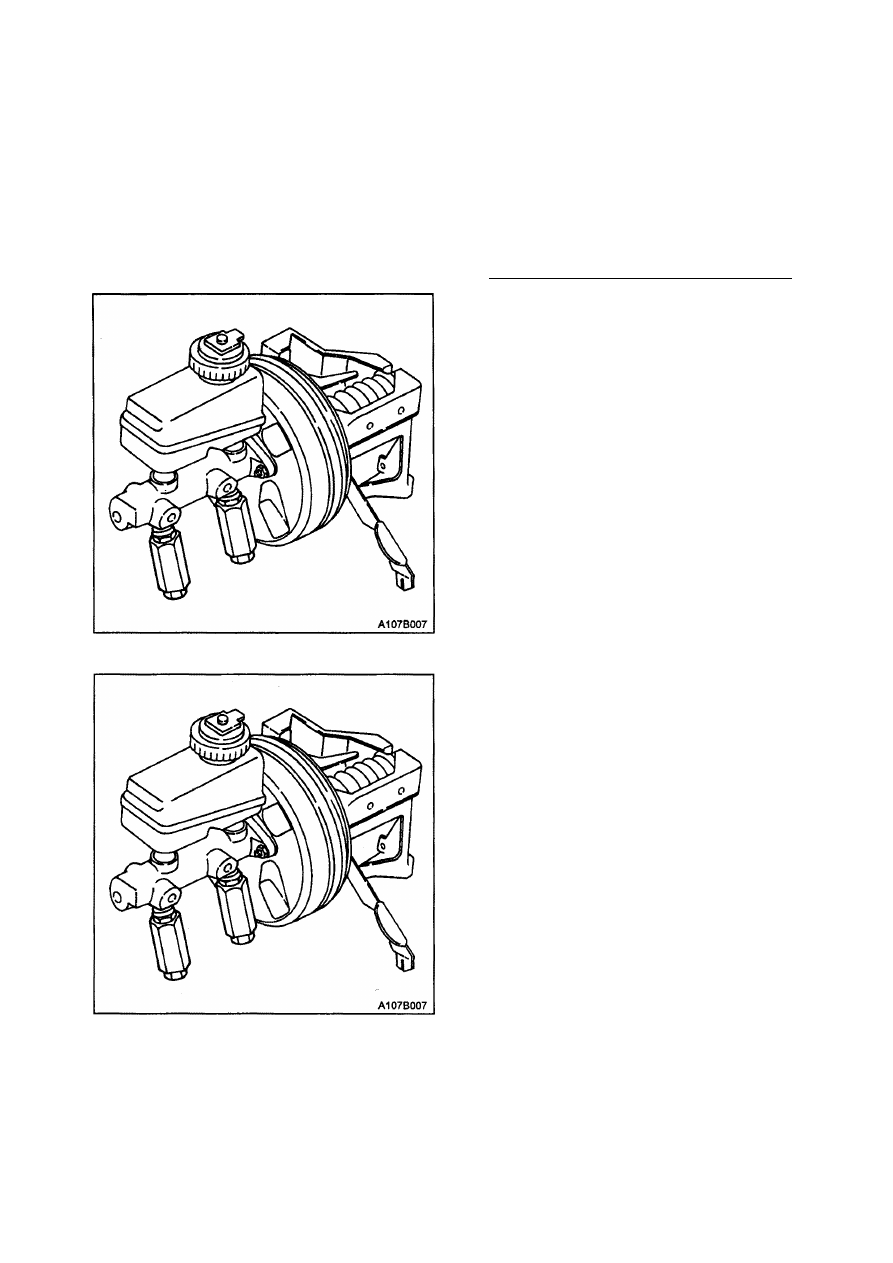

1. Отсоедините тормозные трубки от ог­

раничительных клапанов.

2. Снимите клапаны с корпуса главного

тормозного цилиндра.

Монтаж
Обратите особое внимание: В связи с

тем, что эти клапаны отрегулированы

попарно на соответствующий контро­

лируемый диапазон, они должны и заме­

няться попарно.

1. Установите ограничительные клапаны

на корпус главного тормозного ци­

линдра.

Затяжка
Затяните ограничительные клапаны до
величины 22 Н•м.

2. Подсоедините тормозные трубки к ог­

раничительным клапанам.

Затяжка
Затяните тормозные трубки до величины

16 Н•м.

3. Поднимите и хорошо зафиксируйте

автомобиль.

4. Произведите прокачку тормозной сис­

темы. Обратитесь к разделу 4А "Гид-
равлические тормоза" или к разделу

4F "Антиблокировочная тормозная
система".

5. Опустите автомобиль.

4В - 8 ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

РЕМОНТ УЗЛОВ

ОБСЛУЖИВАНИЕ ГЛАВНОГО

ТОРМОЗНОГО ЦИЛИНДРА

Демонтаж

1. Снимите главный тормозной цилиндр.

Обратитесь к подразделу "Главный
тормозной цилиндр" данного раз­
дела.

2. Снимите бачок для тормозной жид­

кости. Обратитесь к подразделу "Бачок

для тормозной жидкости" данного

раздела.

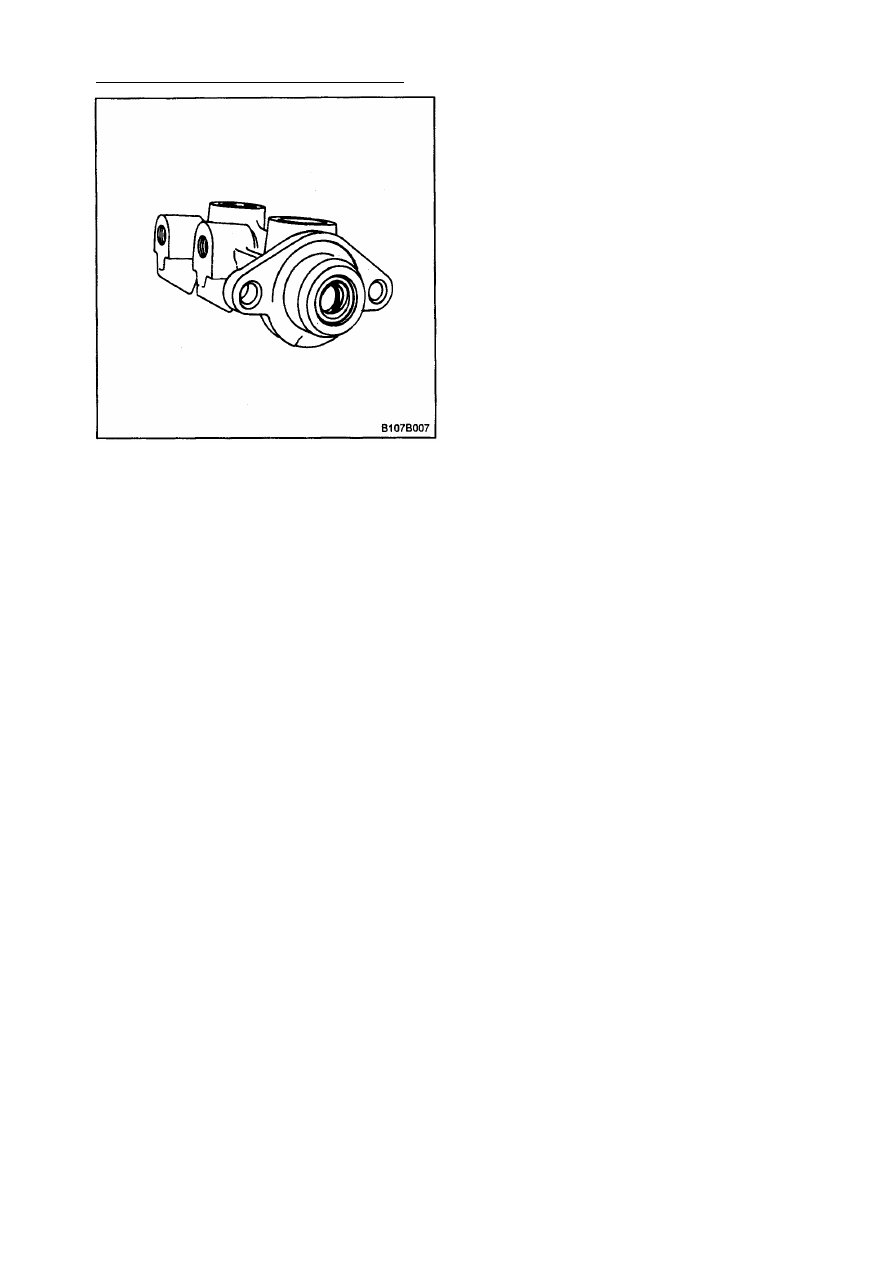

3. Снимите уплотнительное кольцо с по­

лости цилиндра.

Предостережение: При удалении сто­
порного кольца избегайте повреждения
поршня или стенок цилиндра.

Обратите особое внимание: В компен­
сационном отверстии для удержания
поршня в нажатом состоянии можно
использовать прут или подобный ему

инструмент.

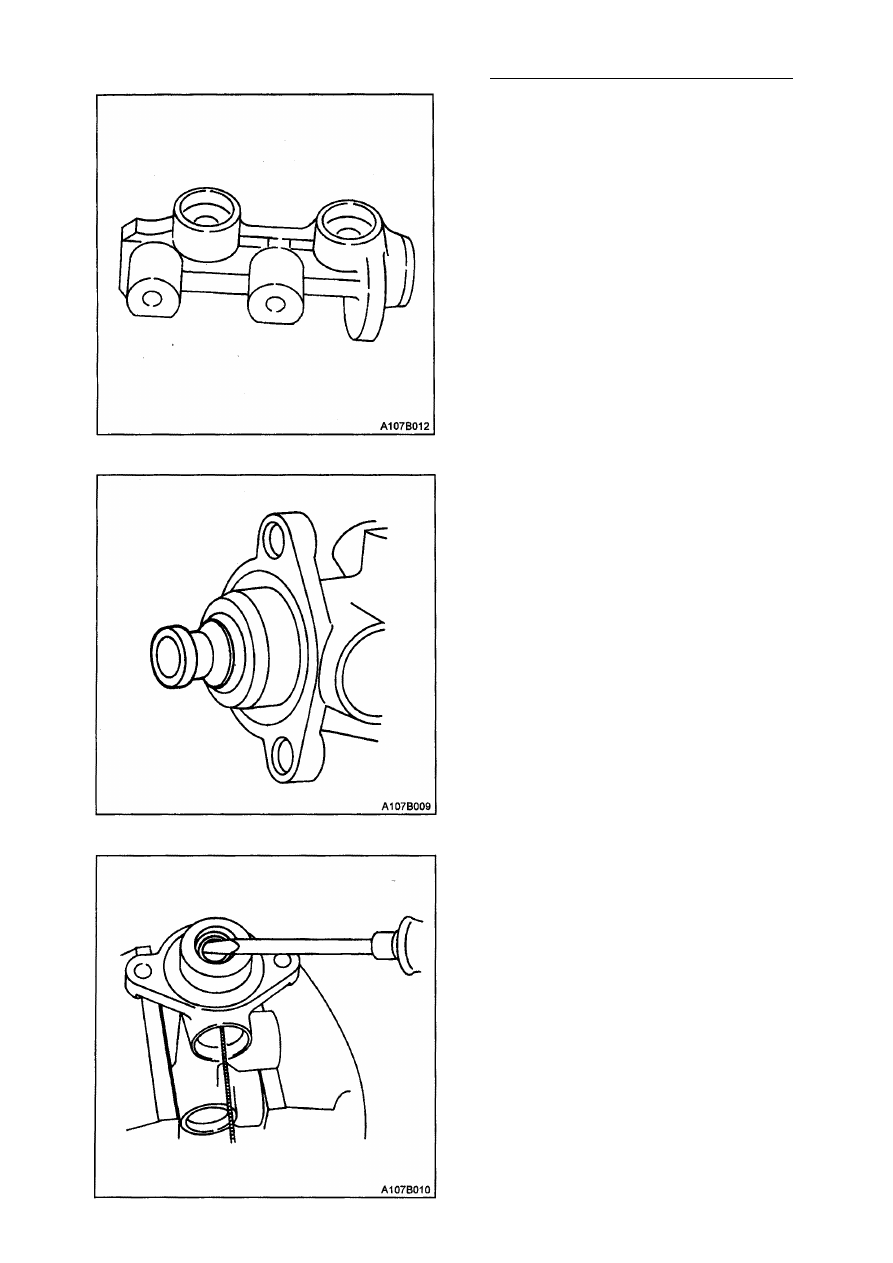

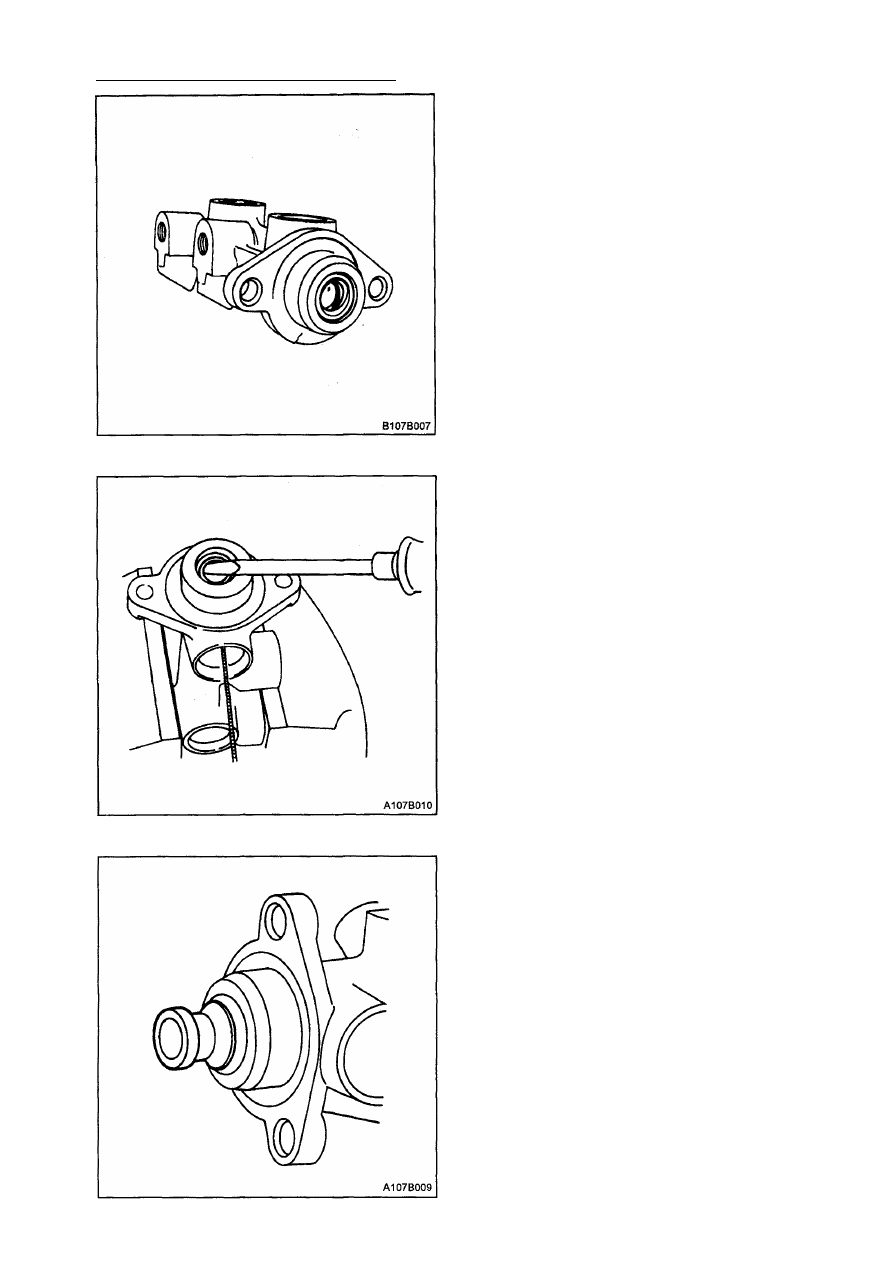

4. С помощью отвертки снимите сто­

порное кольцо с корпуса цилиндра. (На
рисунке показан корпус главного

тормозного цилиндра для тормозов

без антиблокировочной тормозной
системы.)

5. Извлеките первичный поршень. (На ри­

сунке показан корпус главного тор­
мозного цилиндра для случая с анти­
блокировочной тормозной системой.)

6. Аккуратно вытащите вторичный пор­

шень в сборе и пружину из полости
главного тормозного цилиндра.

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР 4В - 9

Монтаж
Предостережение: Не применяйте абра­

зивные вещества для очистки главного
тормозного цилиндра. Они могут повре­
дить полость.

Обратите особое внимание: Необхо­
димо заменить использованные резино­
вые части и стопорные кольца.

1. С помощью денатурата или чистой тор­

мозной жидкости промойте все части.
Затем просушите эти части сжатым
воздухом.

2. Осмотрите полость главного тормоз­

ного цилиндра на предмет борозд или
коррозии. При обнаружении борозд
или коррозии, замените корпус главно­
го тормозного цилиндра.

3. Смажьте полость главного тормозного

цилиндра чистой тормозной жидкос­

тью. (На рисунке показан главный
тормозной цилиндр для тормозов без

антиблокировочной тормозной сис­
темы.)

4. Аккуратно вставляйте вторичный пор­

шень в сборке в полость до тех пор,
пока вторичный поршень не коснется
основания корпуса цилиндра. При
необходимости воспользуйтесь дере­
вянным или пластмассовым бородком.

5. Вставьте первичный поршень.

6. С помощью деревянного или пласт­

массового бородка вдавите поршни в
полость цилиндра.

Предостережение: При установке нового
стопорного кольца позаботьтесь о том,

чтобы не повредить полость цилиндра.

7. Вставьте новое стопорное кольцо в паз

в полости цилиндра. (На рисунке пока­

зан корпус главного тормозного цилин­
дра для тормоза без антиблоки­

ровочной тормозной системы.) Удали­

те прут.

8. Для проверки свободного перемеще­

ния поршня после установки подви­
гайте его назад и вперед.

4В -10 ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

9. Смажьте уплотнительное кольцо и

вставьте его на ось в полость ци­

линдра. Открытая сторона должна

быть обращена наружу до тех пор, пока
уплотнительное кольцо не находится

на поршне.

10. Установите бачок для тормозной жид­

кости на главный тормозной цилиндр.
Обратитесь к подразделу "Бачок для
тормозной жидкости" данного раз­

дела.

11. Установите главный тормозной ци­

линдр. Обратитесь к подразделу "Глав­

ный тормозной цилиндр" данного раз­

дела.

12. Поднимите и хорошо зафиксируйте

автомобиль.

13. Произведите прокачку тормозной сис­

темы. Обратитесь к разделу 4 А "Гид-
равлические тормоза" или к разделу

4F "Антиблокировочная тормозная
система".

14. Опустите автомобиль.
