Fig. 177: Manual Shaft Detent Assembly and Manual Shift Shaft Position Switch Manual Shaft Detent Assembly and Manual Shift Shaft Position Switch Removal CONTROL SOLENOID VALVE ASSEMBLY REMOVAL Callout Component Name 1 Bolt M6 x 14.5 2 Manual Shaft Detent Assembly 3 Bolt M5 x 55 4 A/Trans Manual Shift Shaft Position Switch 5 A/Trans Manual Shift Shaft Position Switch
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

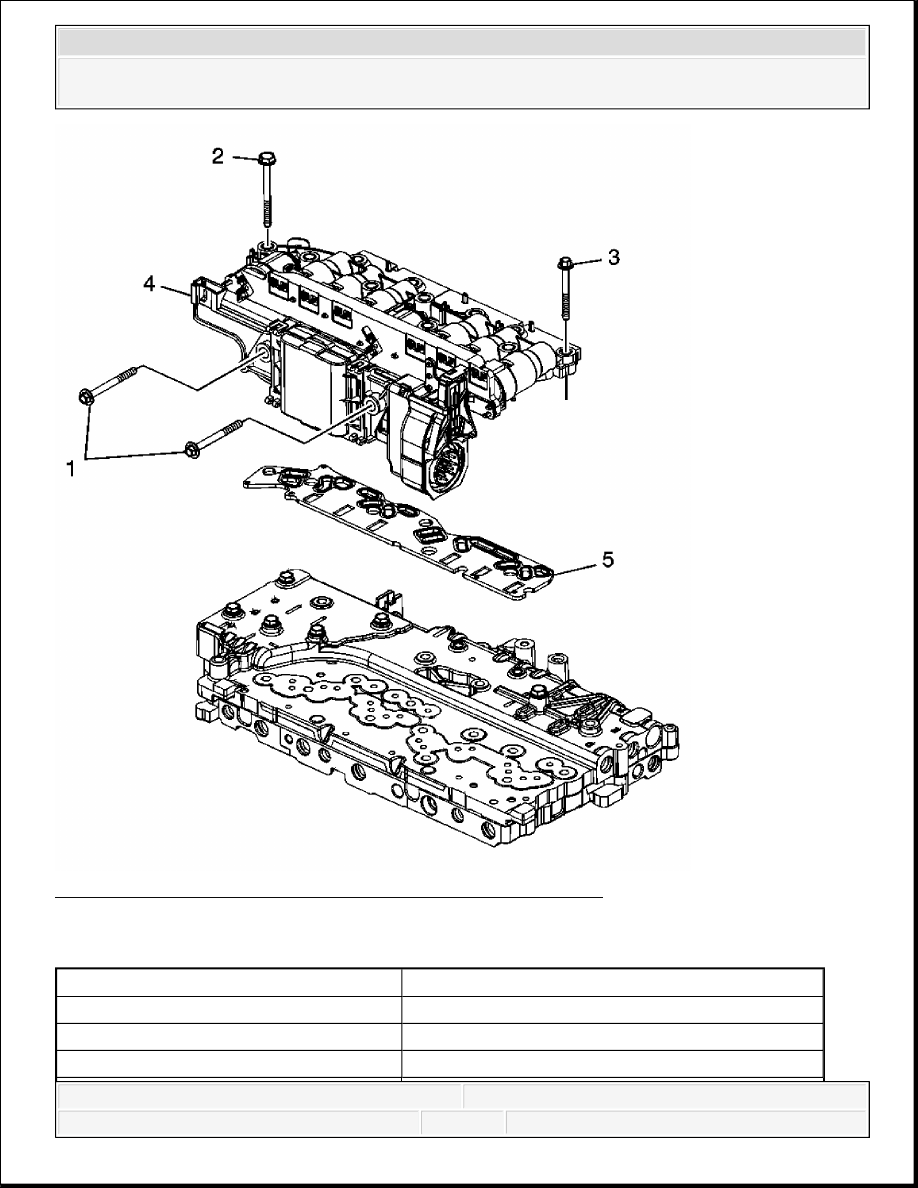

Fig. 178: Control Solenoid Valve Assembly Component View Control Solenoid Valve Assembly Removal Callout Component Name 1 Bolt M5 x 53 (Qty: 2) 2 Bolt M5 x 55 (Qty: 4) 3 Bolt M5 x 45 (Qty: 5)
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
UPPER AND LOWER VALVE BODIES DISASSEMBLE 4 Control Solenoid (w/Body and TCM) Valve NOTE: Use care when handling the control valve body 5 Filter Plate Assembly NOTE: Use care when removing or installing the filter plate NOTE: Discard the filter plate. Replace with a NEW filter
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

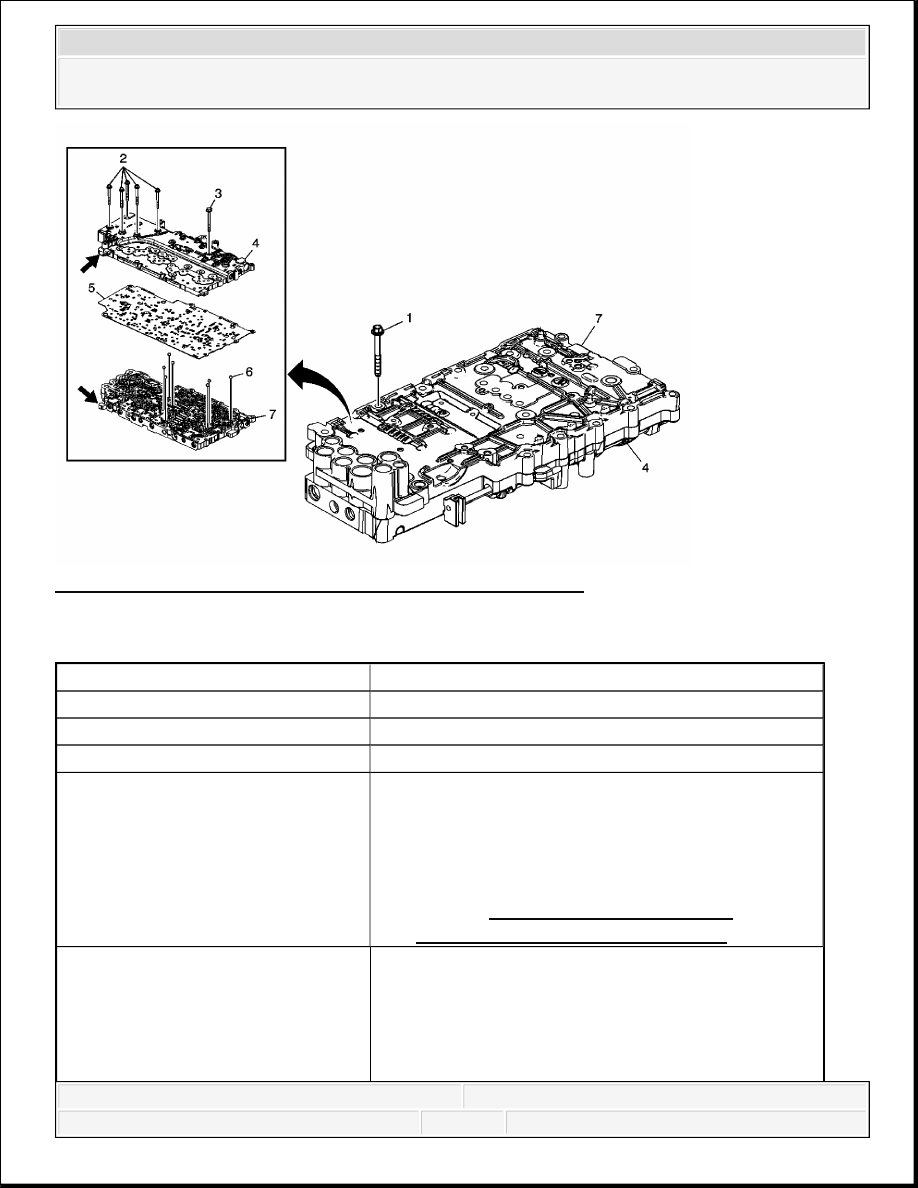

Fig. 179: Upper and Lower Valve Bodies Component View Upper and Lower Valve Bodies Disassemble Callout Component Name 1 Bolt M5 x 36 (Qty: 12) 2 Bolt M5 x 45 (Qty: 5) 3 Bolt M5 x 55 4 Control Valve Lower Body Assembly Separate the upper and lower valve bodies by Refer to Control Valve Lower Body 5 Control Valve Body Spacer (w/Gasket) Plate NOTE: Do not use the old spacer plate. Install a NEW spacer
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
|
|
|
