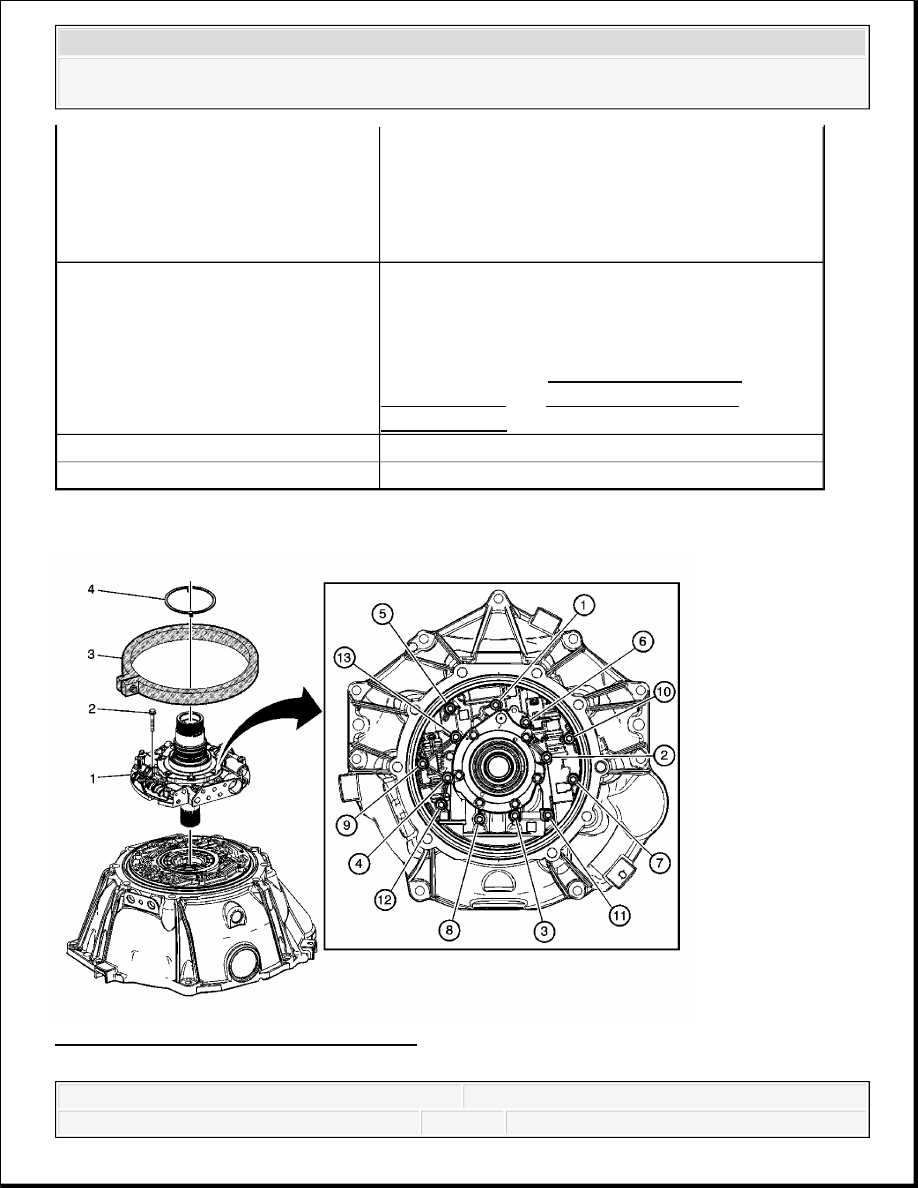

FLUID PUMP COVER INSTALLATION Fig. 175: Fluid Pump Cover Installation 9 Fluid Pump Rotor Guide NOTE: Align the rotor guide tabs to the notches on the bottom 10 Fluid Pump Rotor 11 Fluid Pump Vanes (Qty: 13) 12 Fluid Pump Vane Ring
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
CONTROL VALVE BODY ASSEMBLY DISASSEMBLE INPUT AND OUTPUT SPEED SENSOR ASSEMBLY REMOVAL Callout Component Name 1 Fluid Pump Cover Assembly 2 Fluid Pump Cover Bolts M6 x 40 (Qty: 13) 3 Alignment Tool and Bolt Procedure 1. Center the J 46664 around the fluid pump cover assembly in the 9 o'clock position and 2. Tighten the fluid pump cover bolts in the sequence shown. Tighten: 11 N.m (97 lb in) NOTE: Refer to Fastener Notice . 4 NEW 1-2-3-4 and 3-5 Reverse Clutch Housing
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

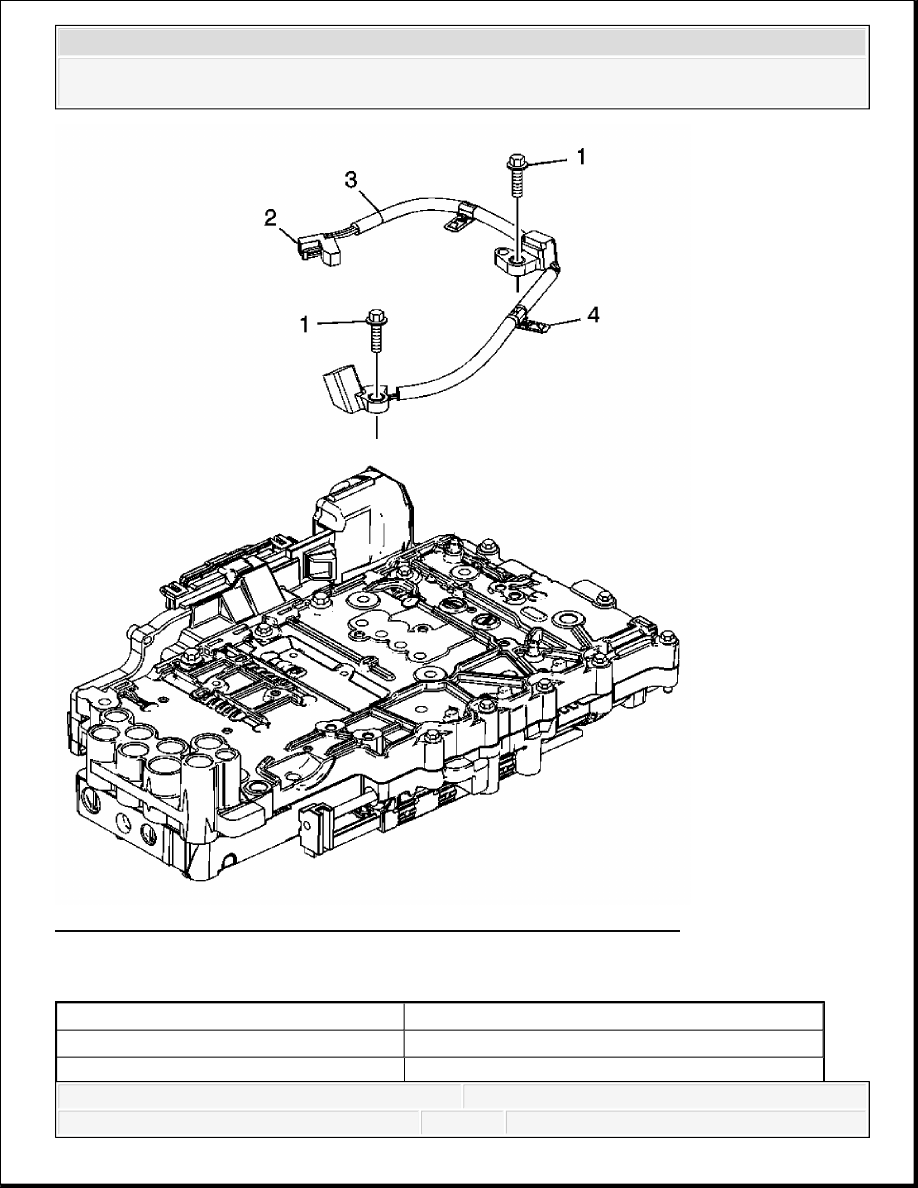

Fig. 176: Input and Output Speed Sensor Assembly Component View Input and Output Speed Sensor Assembly Removal Callout Component Name 1 Bolt M6 x 20 (Qty: 2)
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

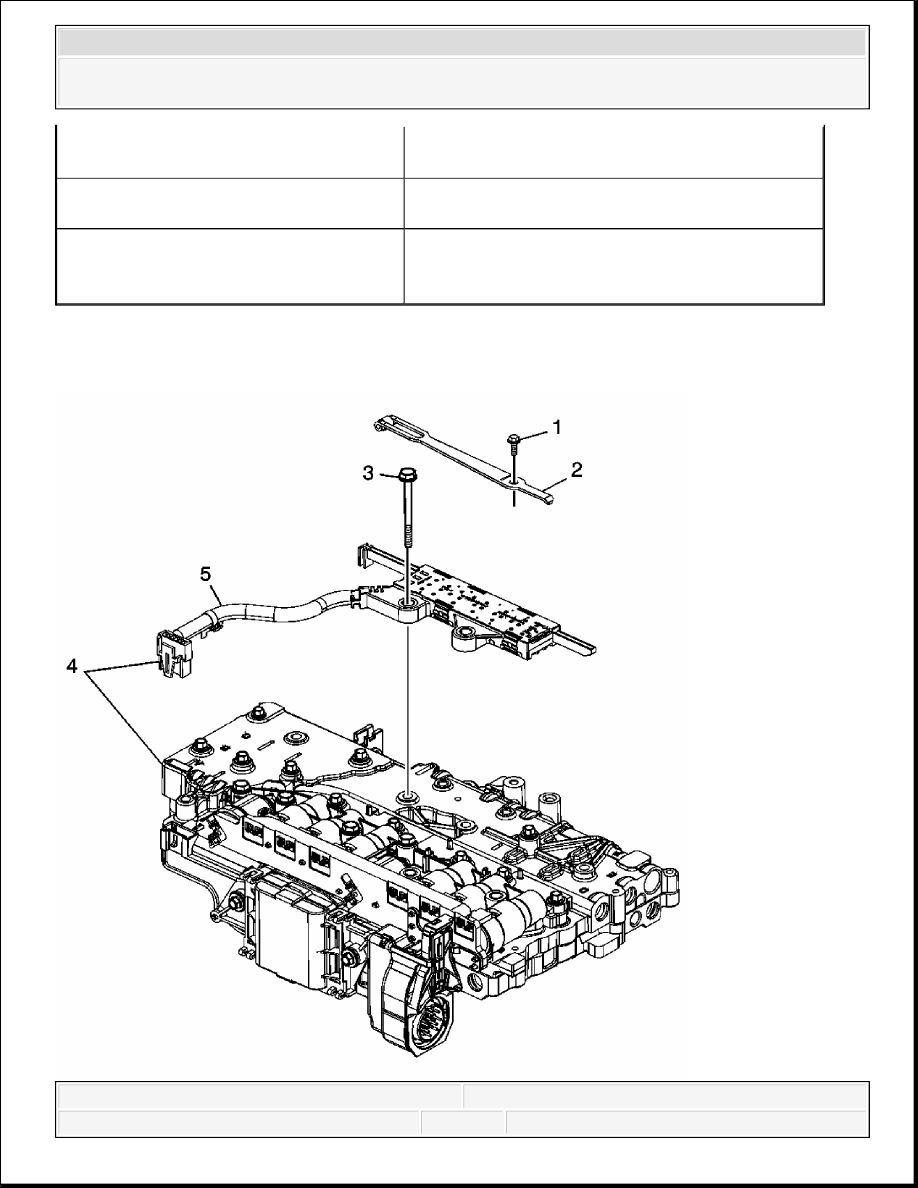

MANUAL SHAFT DETENT ASSEMBLY AND MANUAL SHIFT SHAFT POSITION SWITCH 2 Tip: Release the connector lock before 3 A/Trans Input and Output Speed Sensor 4 A/Trans Input and Output Speed Sensor Wiring
