Chevrolet Silverado / GMC Sierra. Manual - part 2949





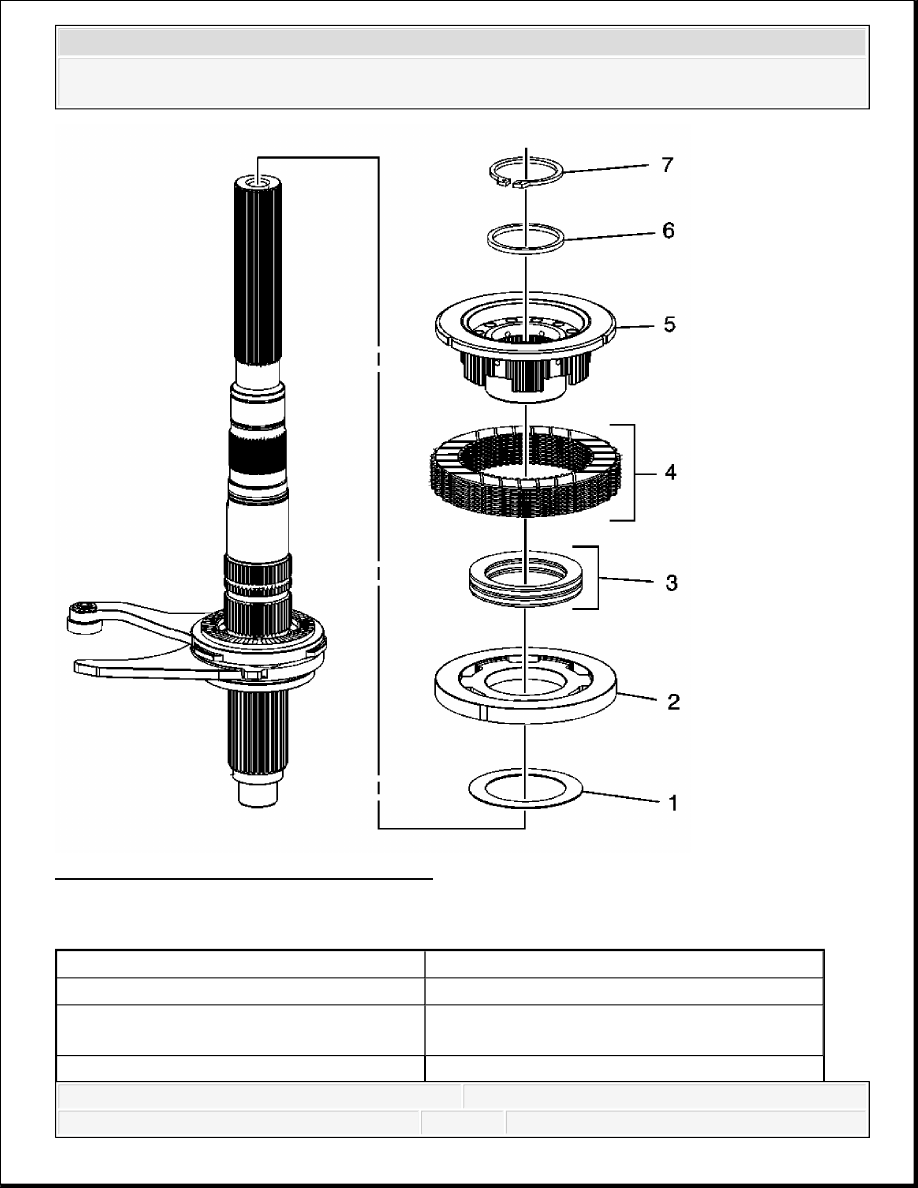

Fig. 50: Clutch Pressure Plate Installation
Courtesy of GENERAL MOTORS CORP.

Clutch Pressure Plate Installation

Callout

Component Name

1

Transfer Case Control Actuator Lever Washer

2

Transfer Case Four Wheel Drive Clutch
Pressure - Apply - Plate

Transfer Case Four Wheel Drive Clutch



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Rear Output Shaft Assembly

3

Pressure Plate Spring (Qty: 4)

4

Transfer Case Four Wheel Drive Clutch
Pressure Plates

5

Transfer Case Four Wheel Drive Clutch Hub

6

Transfer Case Four Wheel Drive Clutch Shim

7

Transfer Case Two/Four Wheel Drive Clutch
Retaining Ring



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



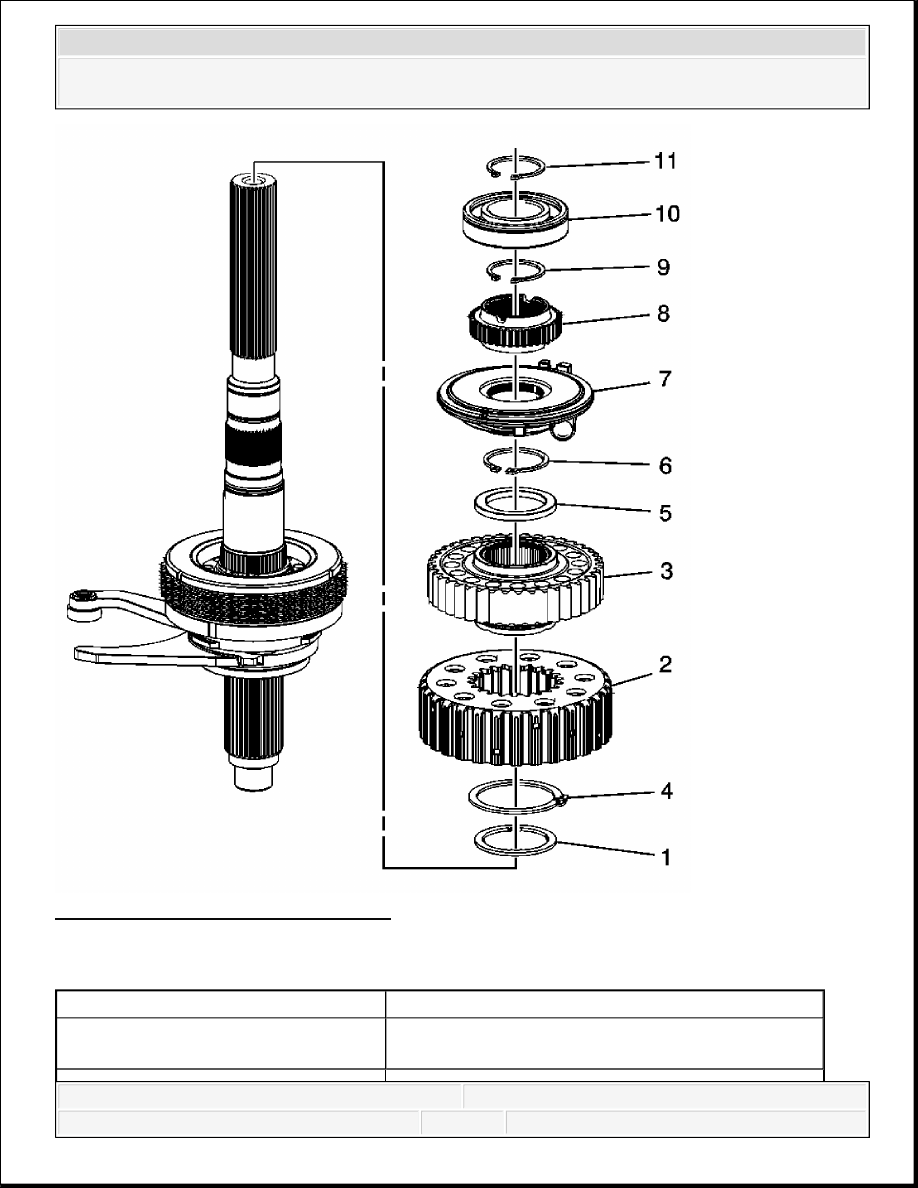

Fig. 51: Rear Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

Rear Output Shaft Assembly

Callout

Component Name

1

Transfer Case Front Output Shaft Drive Sprocket
Spacer - Front



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Shift Fork Assembly, and Rear Output Shaft Assembly Installation

2

Transfer Case Four Wheel Drive Clutch Housing

3

Transfer Case Front Output Shaft Drive Sprocket

4

Transfer Case Four Wheel Drive Clutch Housing
Retaining Ring

5

Transfer Case Front Output Shaft Drive Sprocket
Spacer - Rear

6

Transfer Case Front Output Shaft Drive Sprocket
Retaining Ring

7

Transfer Case Oil Pump Assembly

8

Transfer Case Rear Output Shaft Speed Reluctor
Wheel

9

Transfer Case Rear Output Shaft Rear Bearing
Retaining Ring

10

Transfer Case Rear Output Shaft Rear Bearing
Assembly
Tip:



Use an arbor press or suitable installer to
install the bearing to the rear output shaft.



Ensure the retaining ring groove in the outer
race is positioned toward the rear.

11

Transfer Case Rear Output Shaft Rear Bearing
Retaining Ring



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
