Chevrolet Silverado / GMC Sierra. Manual - part 2931

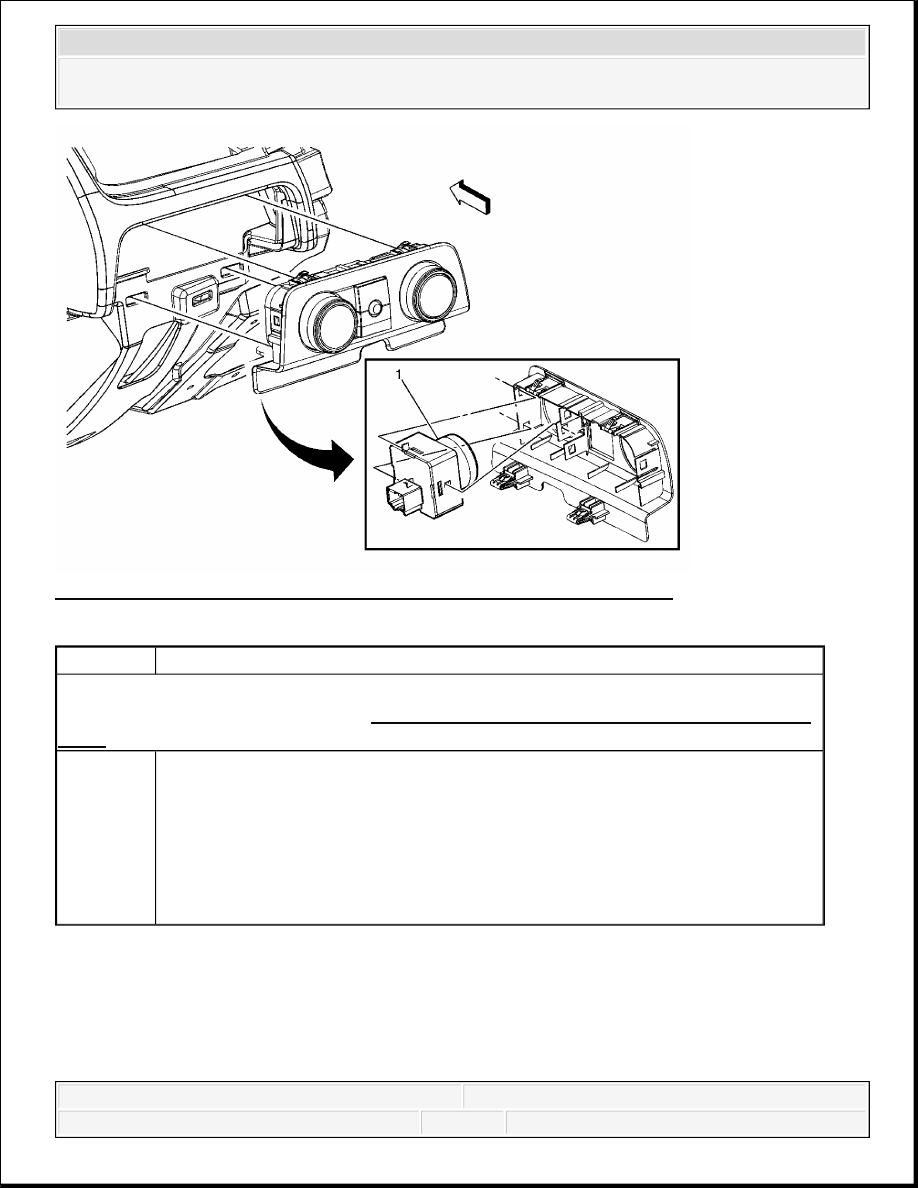

Fig. 8: Transfer Case Shift Control Switch Replacement (With SLT)
Courtesy of GENERAL MOTORS CORP.

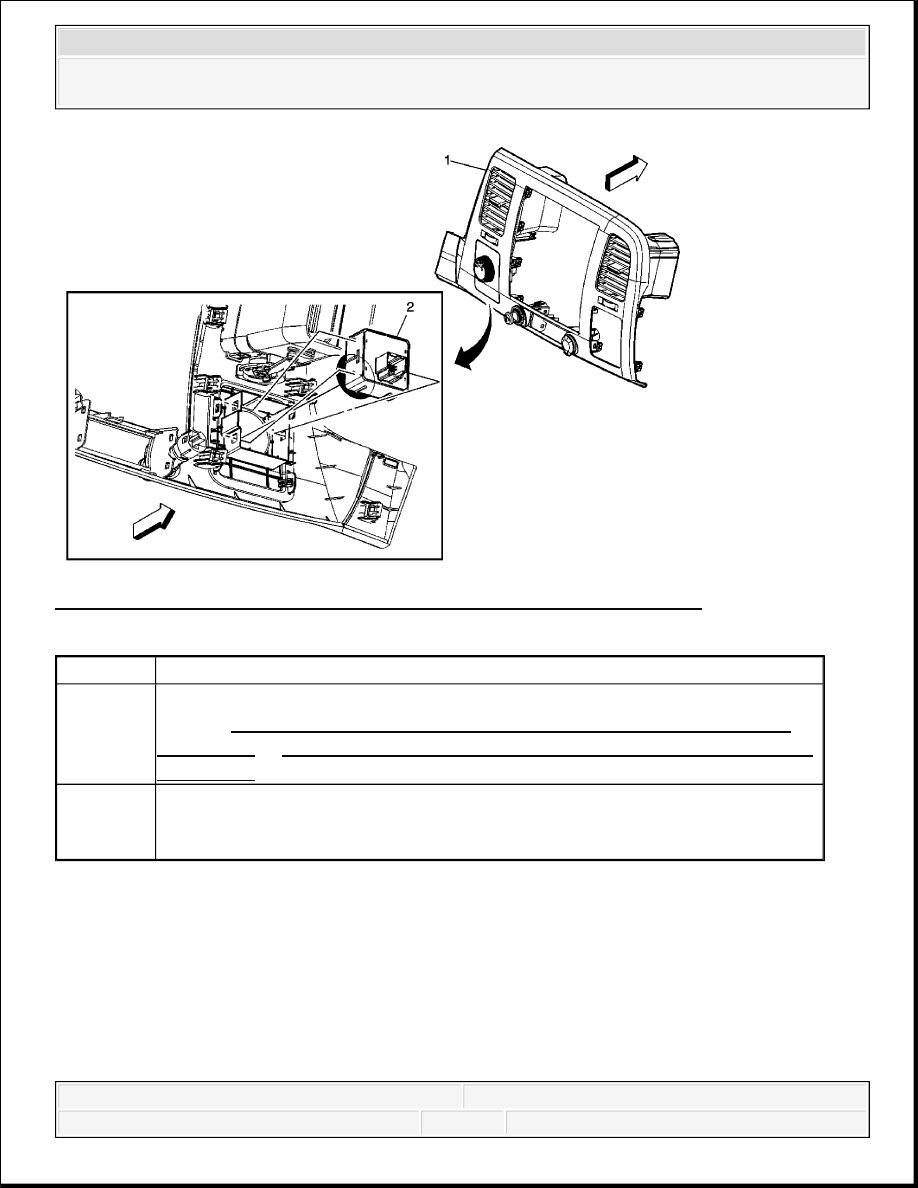

TRANSFER CASE SHIFT CONTROL MODULE REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Remove the headlight bezel. Refer to Headlamp Switch Bezel Replacement (with RPO
SLT) .

1

Transfer Case Control Switch
Tip:

Disconnect the electrical connectors from the headlight and control
switches.

It may be necessary to use a small flat bladed screw driver to depress the
locking tabs to remove the control switch.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado

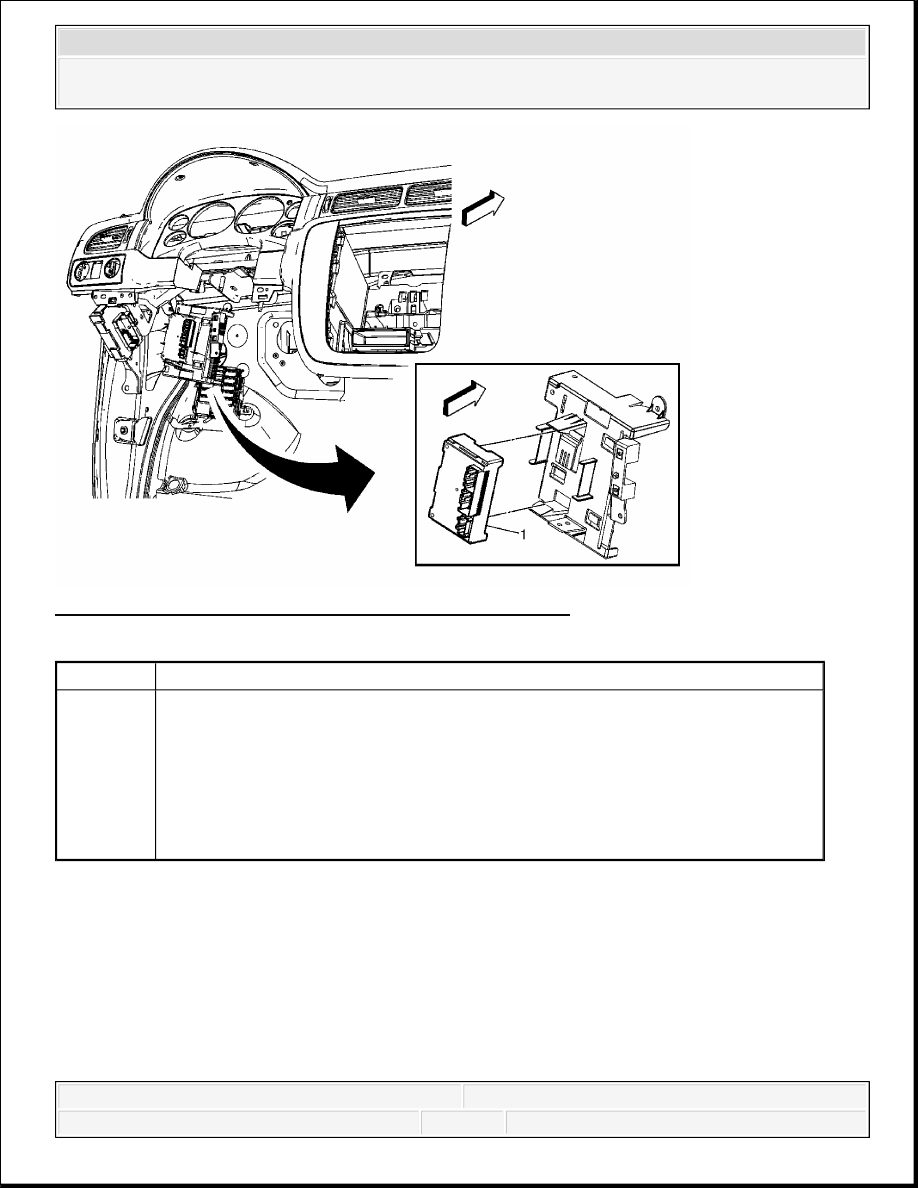

Fig. 9: Transfer Case Shift Control Module Replacement
Courtesy of GENERAL MOTORS CORP.

TRANSFER CASE SHIELD REPLACEMENT

Callout

Component Name

1

Transfer Case Shift Control Module

Procedure

1. Disconnect the electrical connector.

2. Remove the module from the module bracket by releasing the retaining

tabs.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



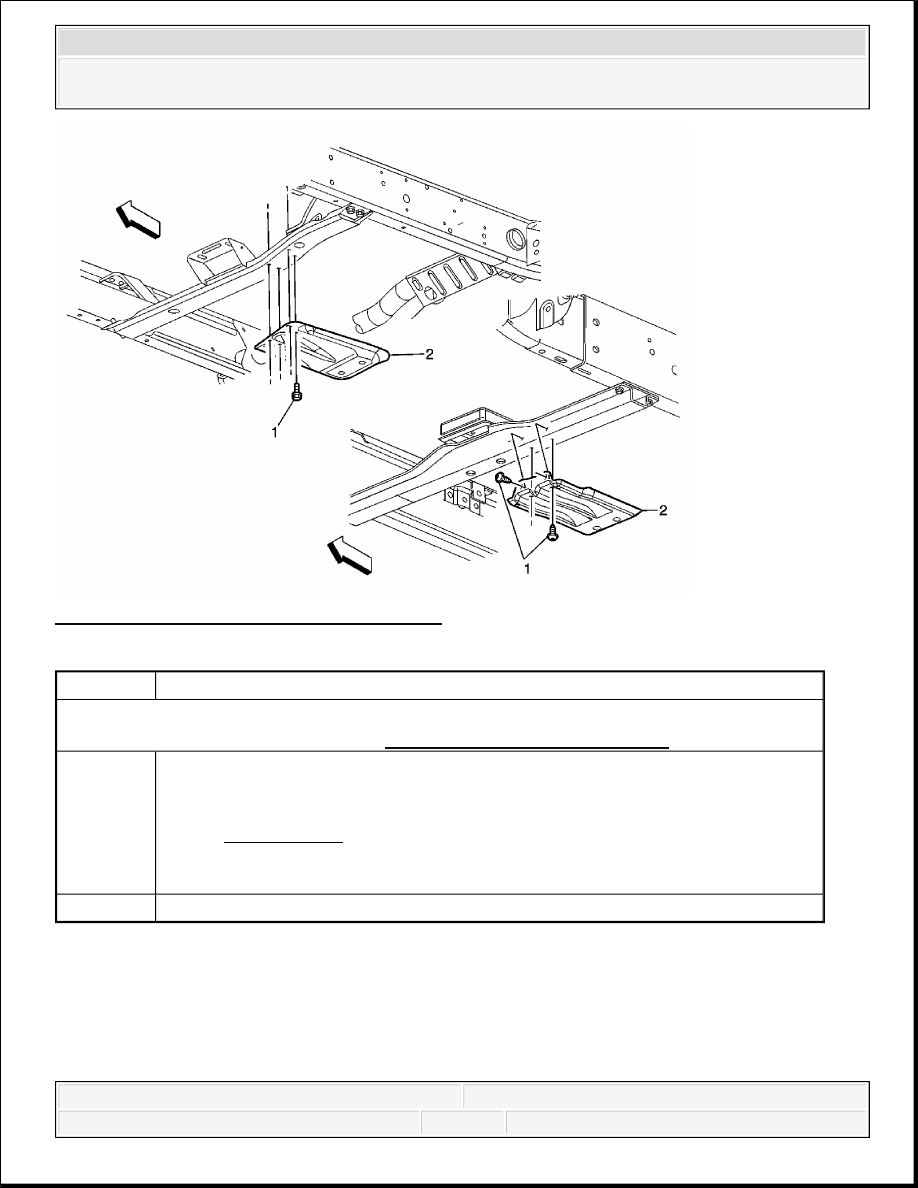

Fig. 10: Transfer Case Shield Replacement
Courtesy of GENERAL MOTORS CORP.

TRANSFER CASE FLUID REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

1

Transfer Case Shield Bolt

Tighten: 20 N.m (15 lb ft)

NOTE:

Refer to Fastener Notice .

2

Transfer Case Shield



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 3023/3024-NQH - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
