Chevrolet Silverado / GMC Sierra. Manual - part 2902

Courtesy of GENERAL MOTORS CORP.

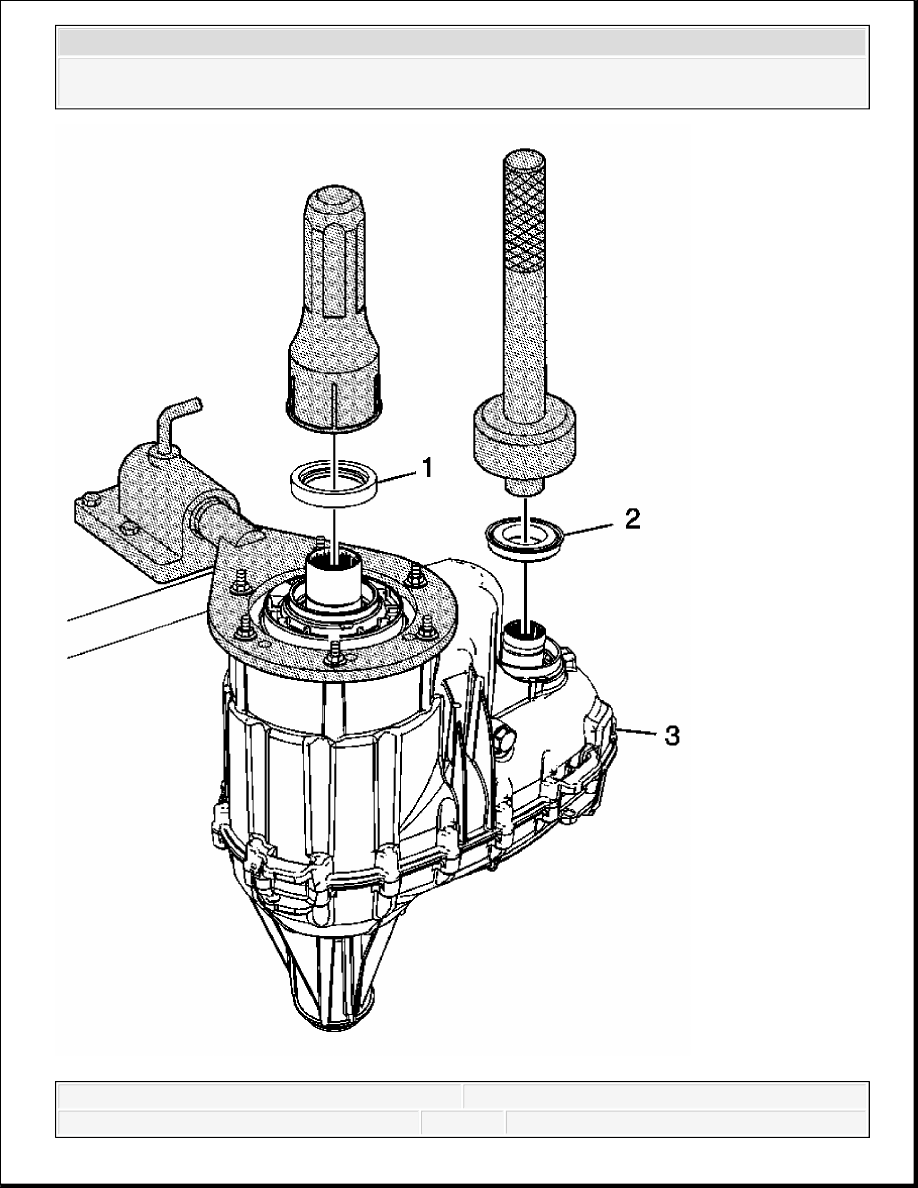

Input Shaft Seal and Front Output Shaft Seal Installation

DESCRIPTION AND OPERATION

TRANSFER CASE IDENTIFICATION

Callout

Component Name

1

Transfer Case Input Shaft Seal
Tip: Ensure the bore of the front case half is free
of dirt, oil, and cleaning solvent.
Special Tools:
J 42738 Seal Installer

2

Transfer Case Front Output Shaft Seal

Special Tools

J 8092 Driver Handle

J 43484 Front Output Shaft Seal Installer

3

Transfer Case Assembly
Tip: Remove from the J 3289-20 and remove
the J 45759 from the transfer case.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado

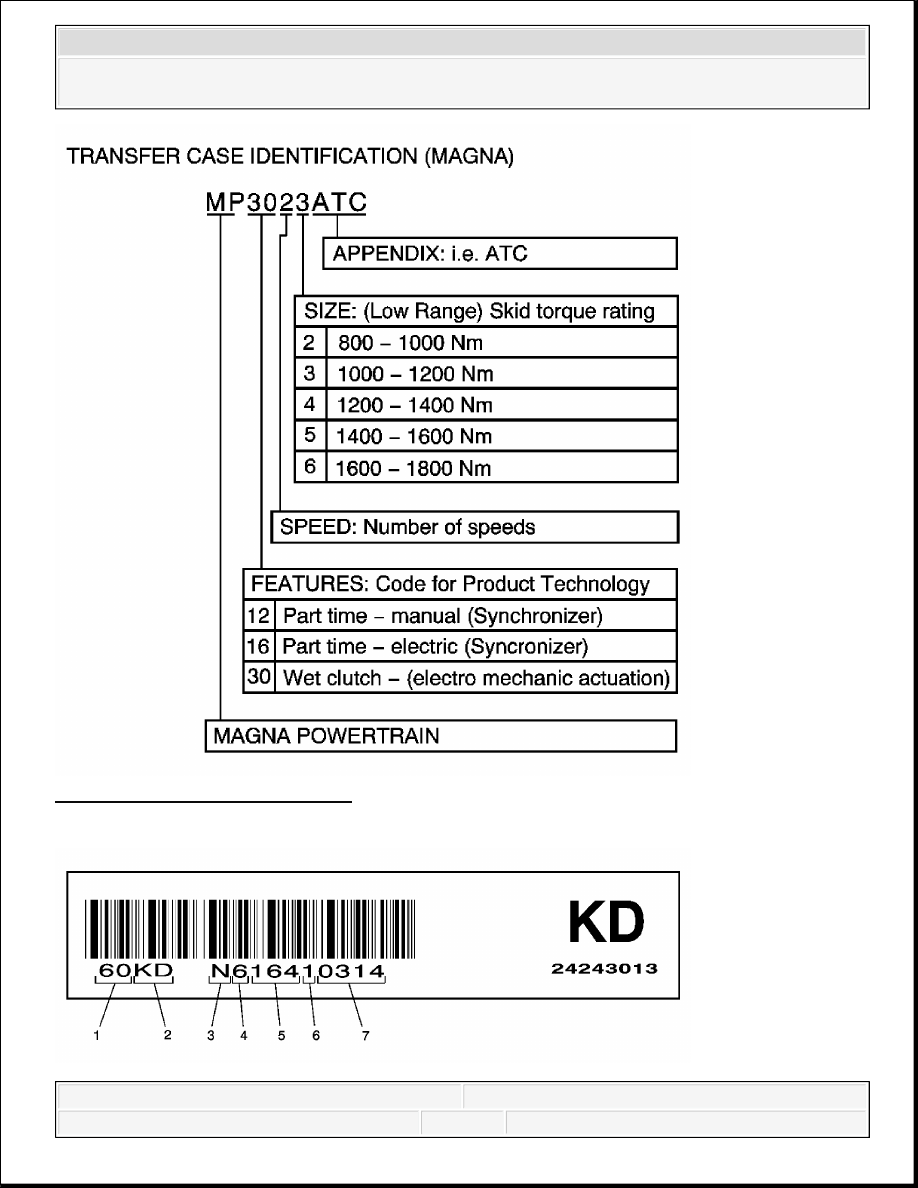

Fig. 52: Transfer Case I.D. Label
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 53: Magna Transfer Case Bar Code Label
Courtesy of GENERAL MOTORS CORP.

TRANSFER CASE DESCRIPTION AND OPERATION

Transfer Case Shift Control Switch

Callout

Component Name

1

Component Identifier

2

GM Broadcast Code

3

Supplier Code

4

Production Year

5

Julian Date of the Year

6

Assembly Line Number

7

Sequential Number



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
