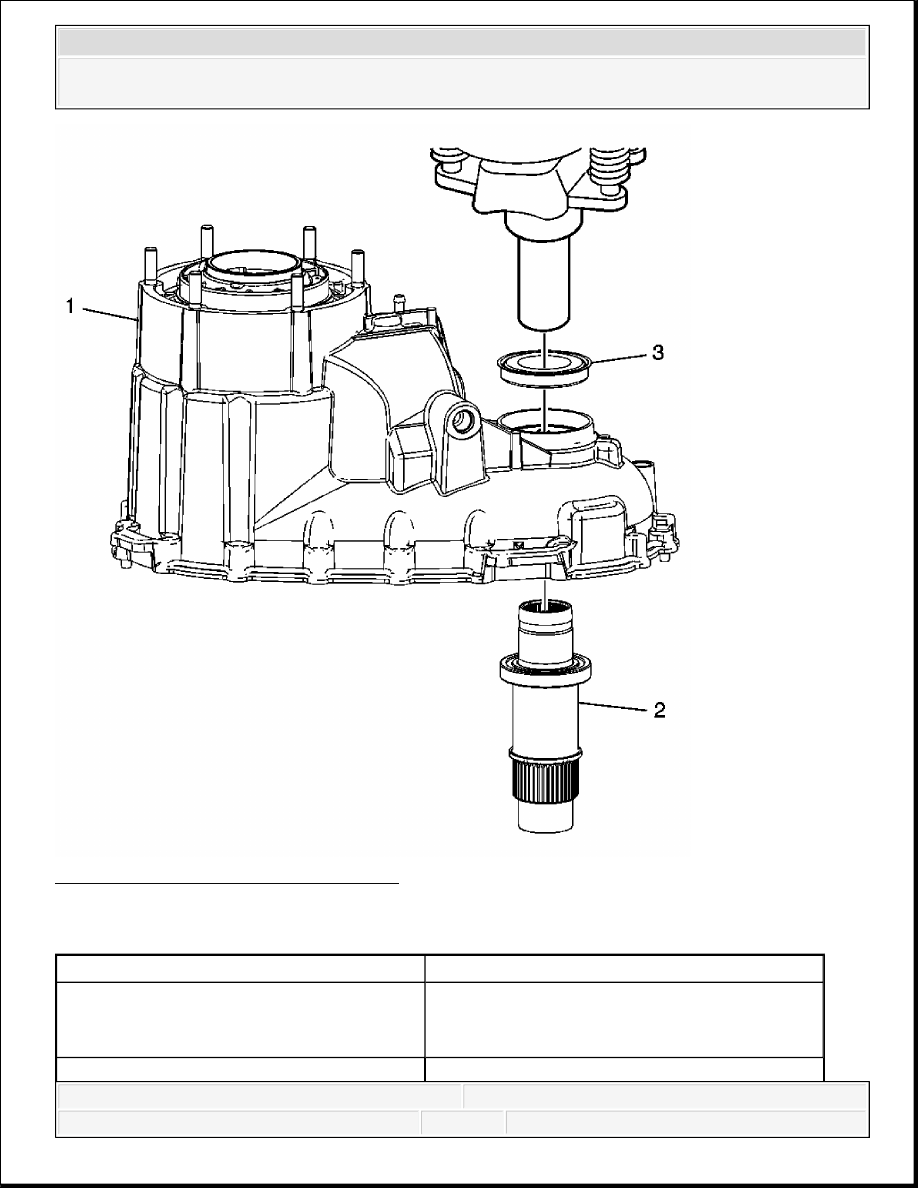

Fig. 26: Front Output Shaft Assembly Front Output Shaft Assembly Removal Callout Component Name 1 Transfer Case Front Case Half
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

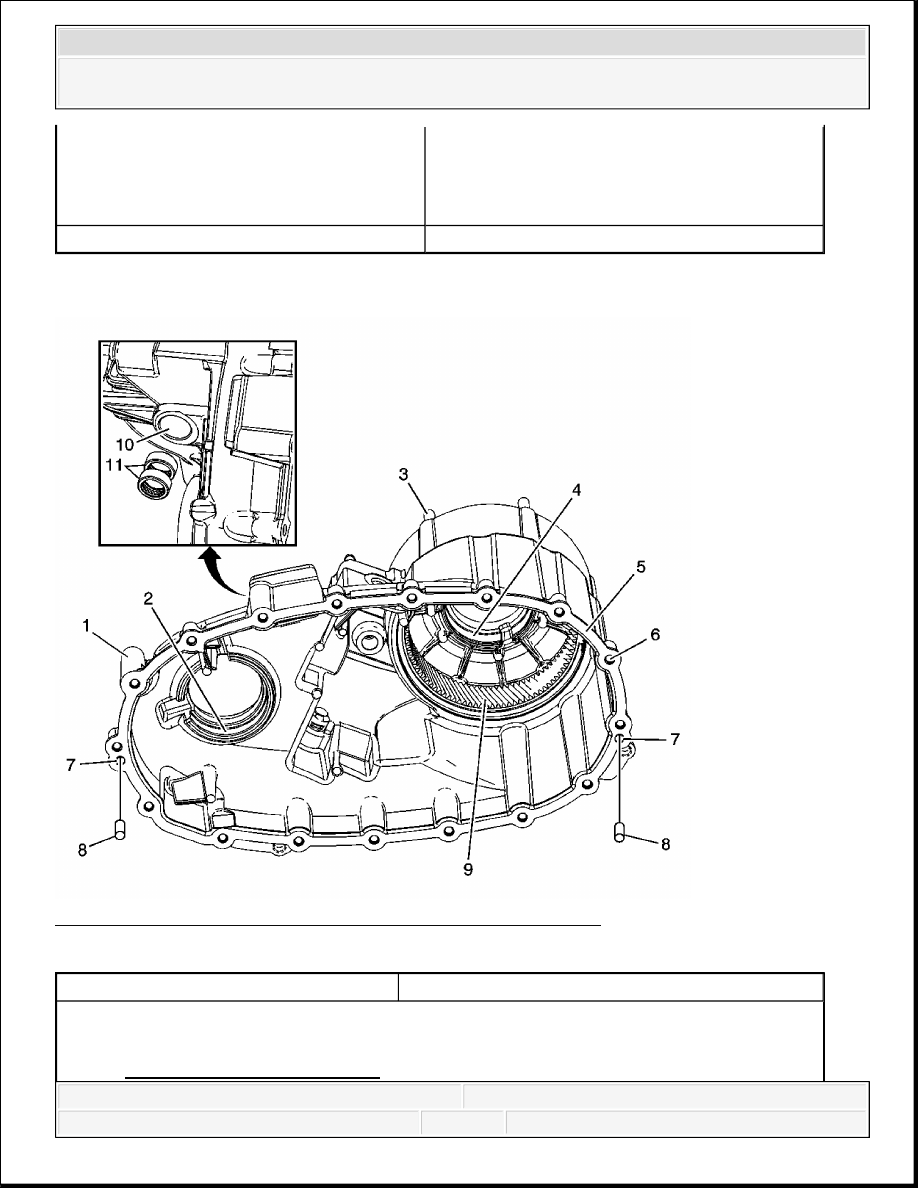

TRANSFER CASE FRONT HALF CLEANING AND INSPECTION Fig. 27: View Of Transfer Case Front Half Inspection Points 2 Transfer Case Front Output Shaft Assembly 3 Transfer Case Front Output Shaft Seal Callout Component Name NOTE: Refer to Machined Surface Damage Notice .
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
Preliminary Procedure Inspect all components or sub-components and perform any repair procedure Clean the front case half in cleaning solvent and air dry. Remove any sealant from the sealing surface. 1 Transfer Case Front Half Assembly 2 Transfer Case Front Output Shaft Front Bearing 3 Transfer Case Studs (Qty: 6) 4 Transfer Case Input Shaft Bearing Bore 5 Case Sealing Surface 6 Transfer Case Thread Bolt Holes 7 Transfer Case Locating Pin Holes 8 Transfer Case Locating Pins (Qty: 2) 9 Transfer Case High/Low Internal Gear 10 Transfer Case Shift Detent Lever Bearing Bore
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

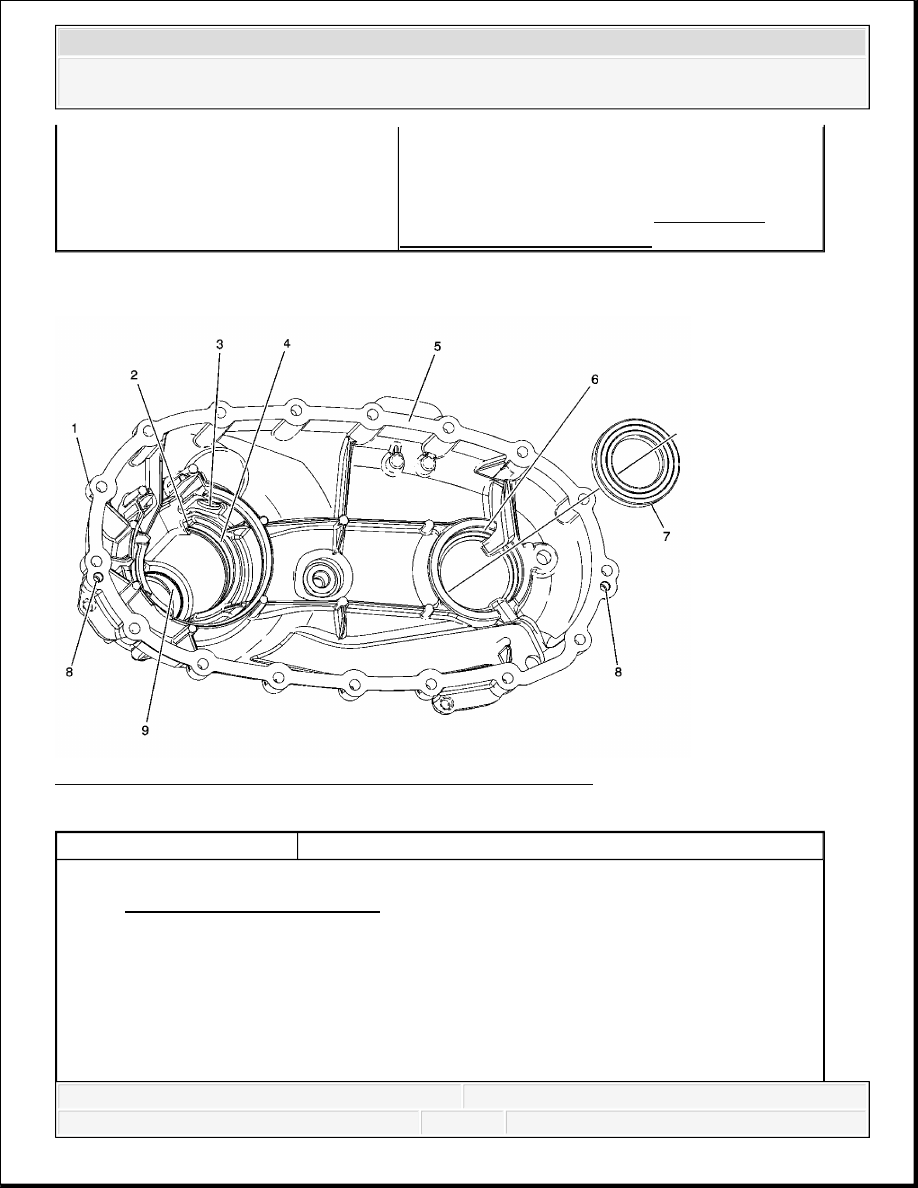

TRANSFER CASE REAR HALF CLEANING AND INSPECTION Fig. 28: View Of Transfer Case Rear Half Inspection Points 11 Transfer Case Shift Detent Lever Bearing Callout Component Name Preliminary Procedure Inspect all components or sub-components and perform any repair procedure Clean the rear case half in cleaning solvent and air dry. NOTE: Refer to Machined Surface Damage Notice .
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Transfer Case - MP 1222/1225/1226-NQG - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
