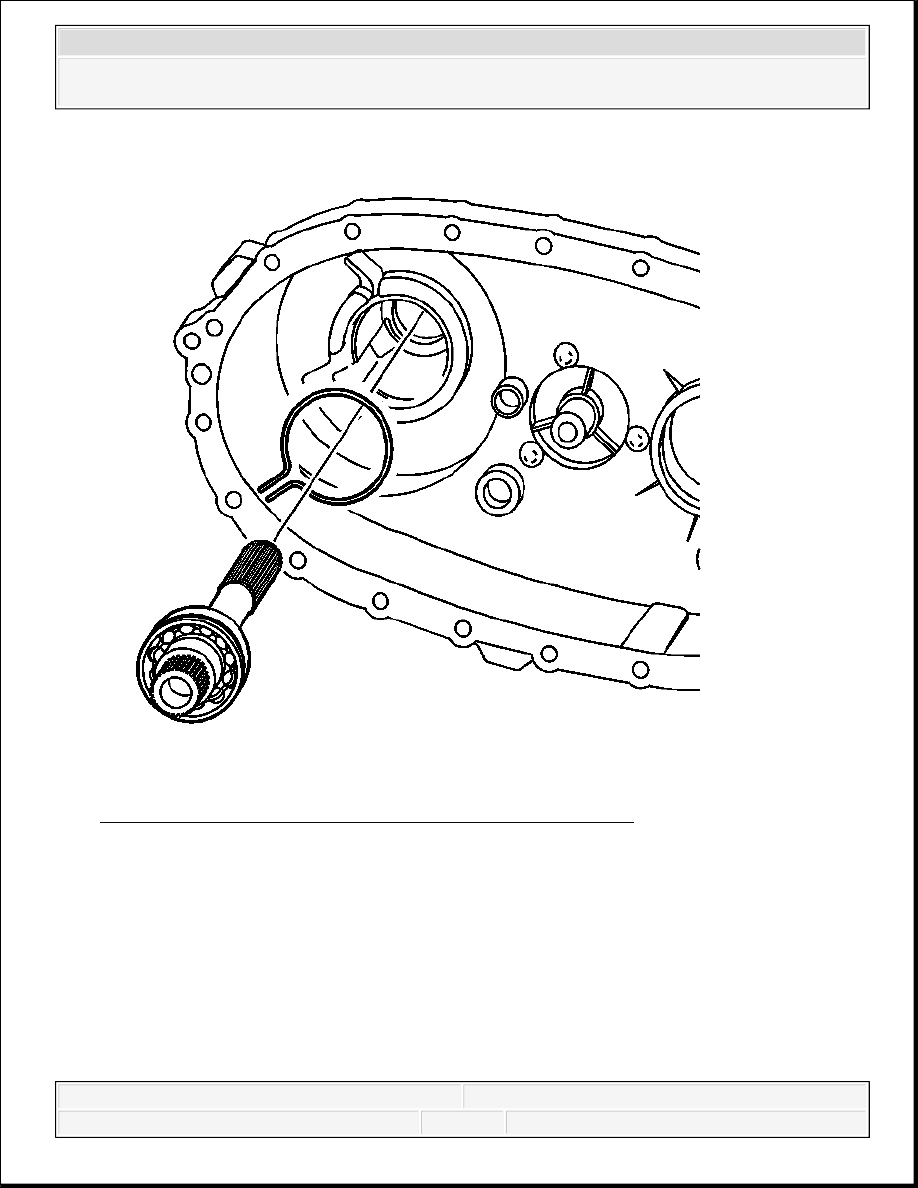

Fig. 50: View Of Rear Output Shaft In The Rear Case Half
Courtesy of GENERAL MOTORS CORP.

29. Remove the rear output shaft from the rear case half.

1. Spread the rear output shaft rear bearing outer retaining ring.

2. Using a soft-face hammer, tap on the end of the rear output shaft.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado

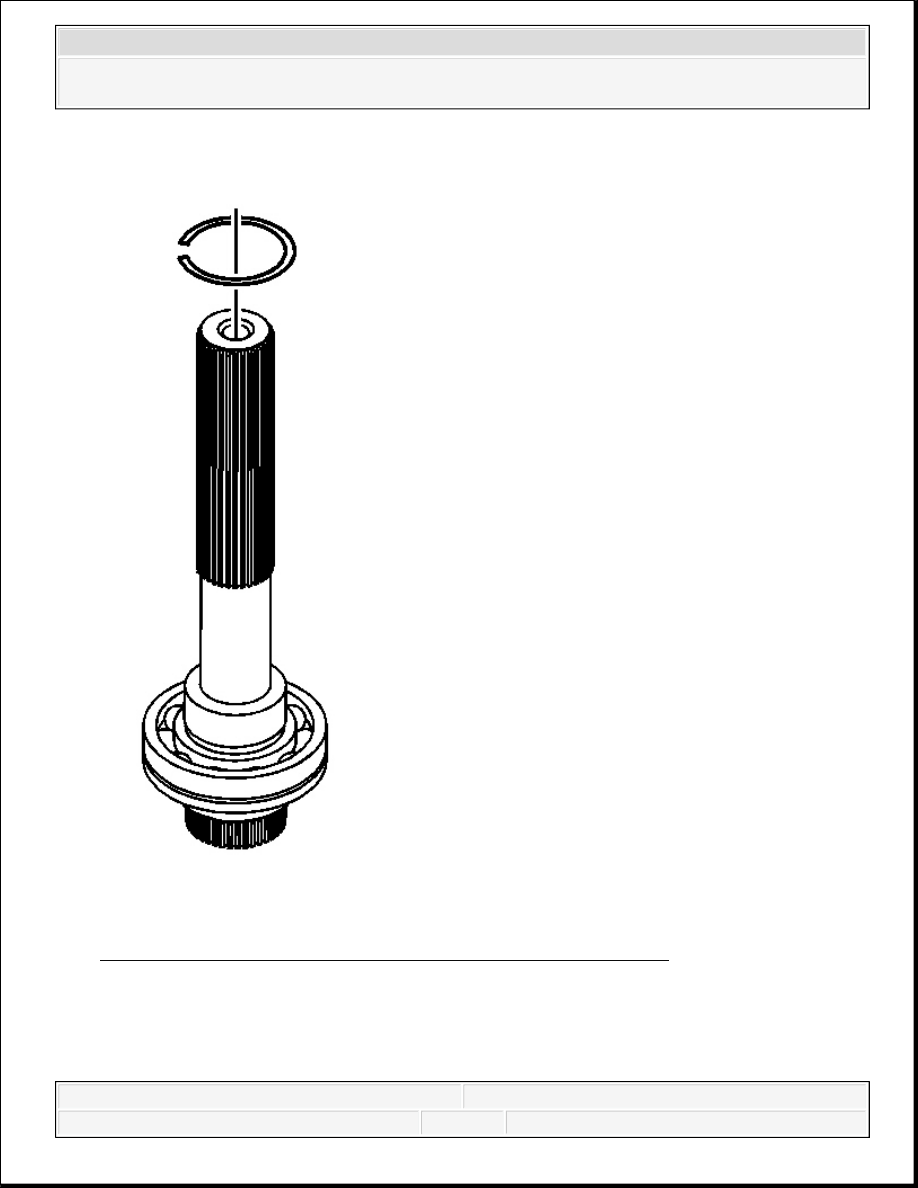

Fig. 51: Identifying Rear Output Shaft Bearing Retaining Ring
Courtesy of GENERAL MOTORS CORP.

30. Remove the retaining ring for the rear output shaft bearing.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



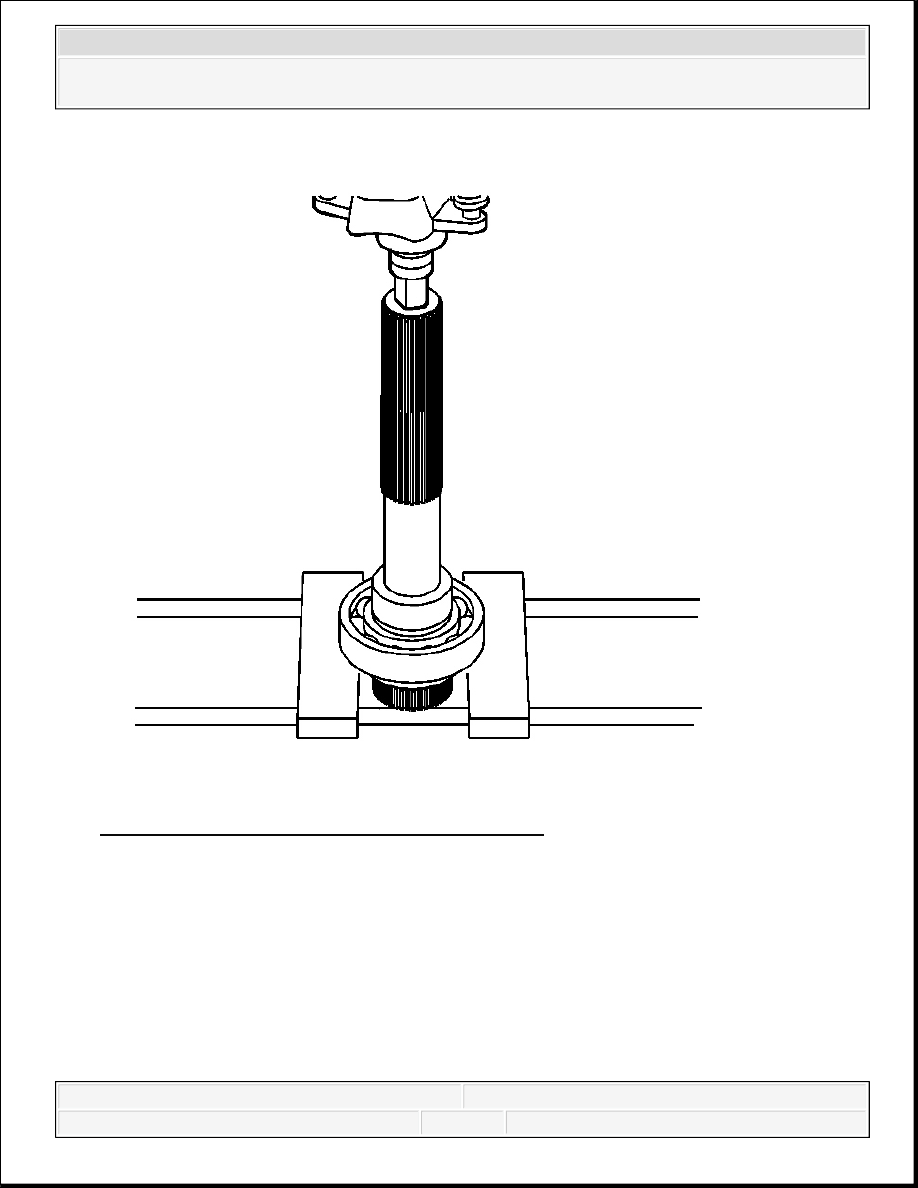

Fig. 52: Pressing Out Rear Output Shaft Bearing
Courtesy of GENERAL MOTORS CORP.

31. Using a hydraulic press, remove the rear output shaft bearing.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Fig. 53: View Of Mainshaft Rear Support Bushing
Courtesy of GENERAL MOTORS CORP.

32. Inspect the mainshaft rear support bushing in the rear output shaft for being faulty. Refer to

Transfer Case Cleaning and Inspection.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - BW 4485-NR3 - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
